| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-OADM100x |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
제품 개요

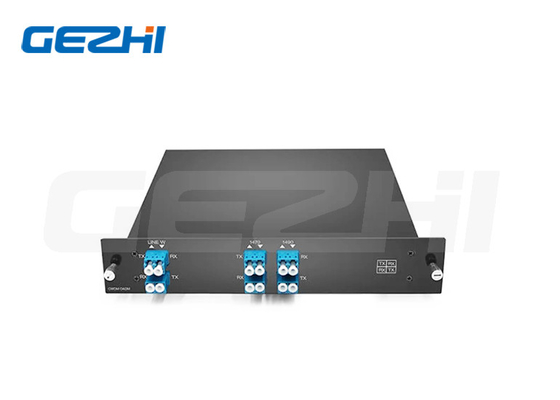

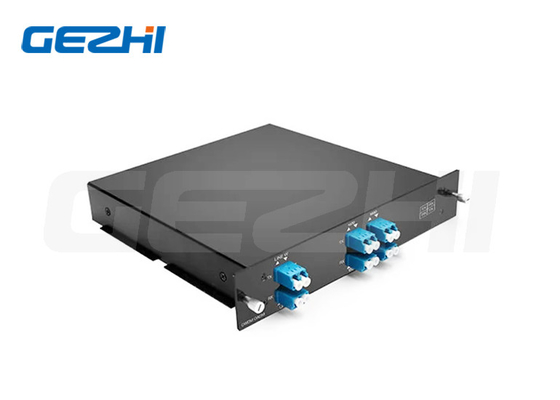

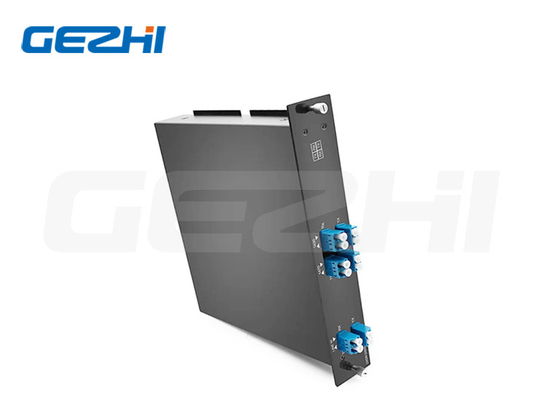

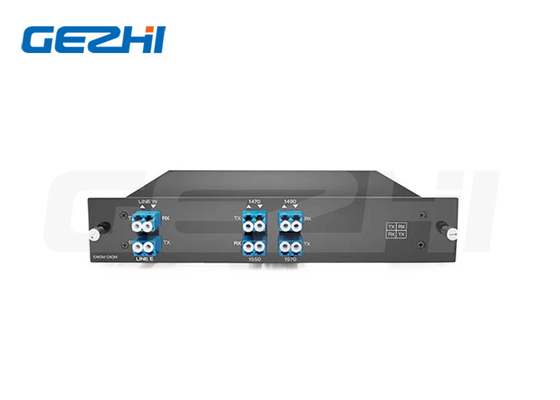

수동 CWDM 듀얼 파이버 4채널 OADM 멀티플렉서
CWDM OADM
CWDM 광학 추가/하락 멀티플렉서 (CWDM Optical Add/Drop multiplexer, OADM) 는 WDM 네트워크에서 하나 또는 두 개의 섬유로 하나/다양한 CWDM 채널을 추가 및 하락시키기 위해 사용되는 수동 광학 장치입니다.나머지 파장이 필요한 목적지까지 오프라인으로 이동하도록 합니다..CWDM OADM 모듈은 최대 4개의 파장을 지원하는 단면 (동쪽 또는 서쪽) 및 쌍면 (동쪽 및 서쪽) 구성으로 제공됩니다.
특징 및 응용
특징
낮은 삽입 손실
4 채널 서쪽 & 동쪽 양면
신일지 섬유망
두 방향으로 추가 & 드롭 함수
산업 표준 LC 커넥터
에포시스 없는 광 경로와 함께 얇은 필름 광학에 기초한 것
텔코르디아 GR1221, GR1209, RoHS, ISO에 완전히 적합합니다
신청서
채널 추가/하락
CATV 광섬유 연결
거친 WDM 시스템
지하철 네트워크
사양
| 매개 변수 | 단위 | 사양 | |
| 파장 범위 | nm | 1260 ~ 1620 | |
| 중앙 파장 | nm | 고객 지정 | |
| 채널 간격 | nm | 20 | |
| 패스밴드 | nm | CW±65 | |
| 삽입 손실 | COM==>DROP | dB | ≤1.5 |
| ADD==>EXP | |||
| 인접 한 고립 | dB | ≥ 30 | |
| 인접하지 않은 고립 | dB | ≥45 | |
| PDL | dB | ≤0.1 | |
| 지침 | dB | ≥50 | |
| 수익 손실 | dB | ≥45 | |
| PMD | ps | ≤0.1 | |
| 전력 처리 (CW) | mW | ≤ 300 | |
| 작동 온도 | °C | -10에서 +70 | |
| 저장 온도 | °C | -40에서 +85 | |
| 섬유 종류 | G.657.A1 또는 G.652D | ||
| 섬유 직경 | 30.0mm 또는 2.0mm,0.9mm 용이 튜브 | ||
| 커넥터 타입 | LC/UPC 또는 기타 | ||
| 섬유 길이 | m | 1 또는 다른 | |
| 선택적인 모니터 포트 | % | 1 | |
| 패키지 크기 | mm |
ABS 카세트: 100*80*10.5; 140*115*18 ABS 미니 박스:90x20x10 철강 파이프:Φ5.5*38; |
|
|
|
