| Brand Name: | GEZHI |
| 모델 번호: | GZ-1x2 PLC100X |
제품 설명:

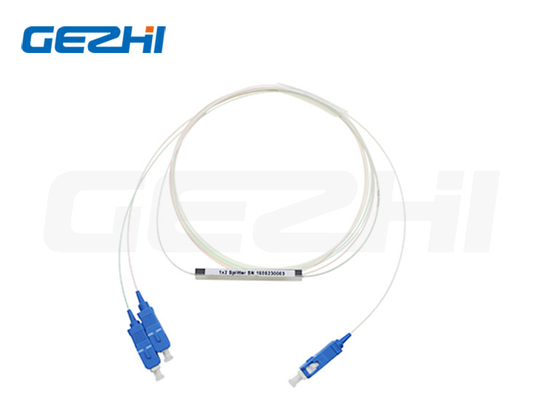

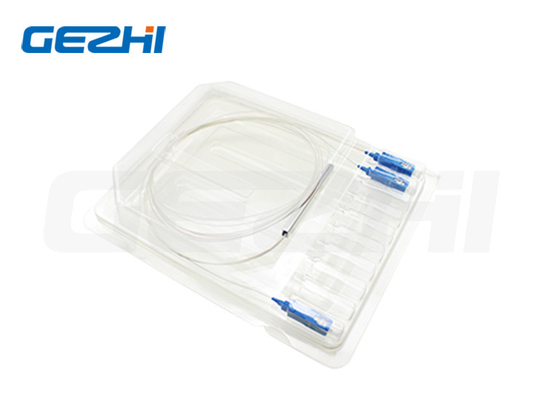

높은 신뢰성 안정성 1x2 미니 튜브 타입 파이버 PLC 스플리터
1x2 PLC 스플리터
PLC 스플리터 (PLC Splitter) 는 광적 신호를 처리하기 위해 여러 위치로 분산하는 데 사용되는 분기 장치입니다. 광적 네트워크에서,광적 신호를 여러 개의 동일한 신호로 나누는 것이 종종 필요합니다., 또는 하나의 신호로 많은 신호를 결합.PLC Splitter (Planar lightwave circuit splitter) 는 실리카 광 광 파도 가이드 기술을 사용하여 제조 된 광학 전력 관리 장치의 일종입니다.그들은 FTTx 수동 광망, CWDM, DWDM 및 광 케이블 TV 시스템에 설계되었습니다.PLC Splitter는 중앙 사무실 (CO) 에서 여러 장소로 광 신호를 배포하는 책임이 있습니다.우리는 특정 응용 프로그램에 맞춘 1*N 및 2*N 스플리터 제품의 전체 시리즈를 제공합니다.
특징
낮은 삽입 손실
낮은 PDL
콤팩트 한 디자인
넓은 작동 온도: -40°C ~ 85°C
높은 신뢰성 과 안정성
좋은 채널 간 통일성
넓은 작동 파장: 1260nm에서 1650nm까지
신청서
- 네
기술 매개 변수
| 매개 변수 | 1xN PLC 스플리터 사양 | ||||||
| 작동 파장 (nm) | 1260 ~ 1650 | ||||||
| 종류 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 삽입 손실 (dB) | 전형적 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 맥스 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 균일성 (dB) | 전형적 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 맥스 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) 최대 | 전형적 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 맥스 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
파장 부문 손실 (dB) |
전형적 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 맥스 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
온도 부처 손실 |
전형적 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 맥스 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 방향성 (dB) | 55 | ||||||
| 환전 손실 (dB) 분 | 55 ((50) | ||||||
| 작동 온도 (°C) | -40~ +85 | ||||||
| 저장 온도 (°C) | -40 ~ +85 | ||||||
| 섬유 길이 | 1m 또는 사용자 정의 | ||||||
| 섬유 종류 | G657A | ||||||
| 커넥터 타입 | 맞춤형 | ||||||
| PLC 스플리터 맨 섬유 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC 스플리터 블록리스 (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC 스플리터 모듈 ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable (PLC-splitter-rack-mountable) ((mm) 는 PLC-splitter-rack-mountable (PLC-splitter-rack-mountable)) 를 사용할 수 있습니다 | 19·1U 2U 랙 마운트 박스, LGX 박스, ODF 박스 | ||||||
주문 정보
| GP | XXX | XX | XX | XX | XX | XX |
|
항구 구성 |
모듈 유형 | 케이블 종류 | 섬유 길이 | 입력 커넥터 |
출력 커넥터 |
|
|
G=게지 P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=고픈 섬유 BL=블록 없는 MO=모듈 LG=LGX 박스 RM=레크 마운트 CB=카세트 박스 XX=개인 맞춤
|
00=무함께 09=900um 느슨한 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ... |
0=무함께 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=개인 맞춤 |
0=무함께 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=개인 맞춤 |
FAQ
|
|
