| Brand Name: | GEZHI |
| 모델 번호: | GZ-1x32 PLC 스플리터 |
제품 설명:

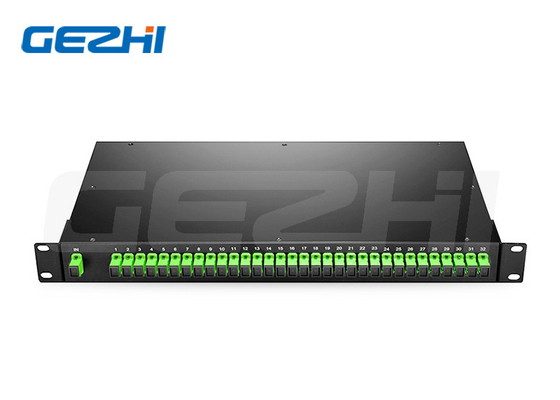

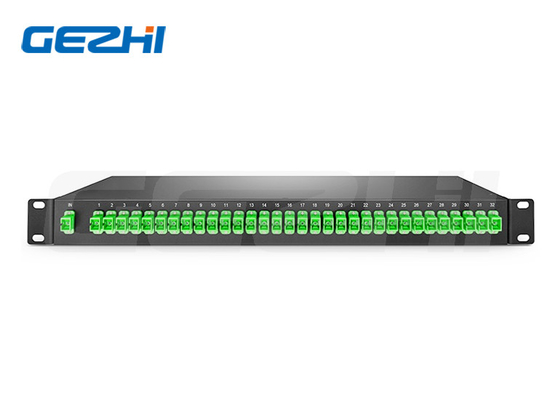

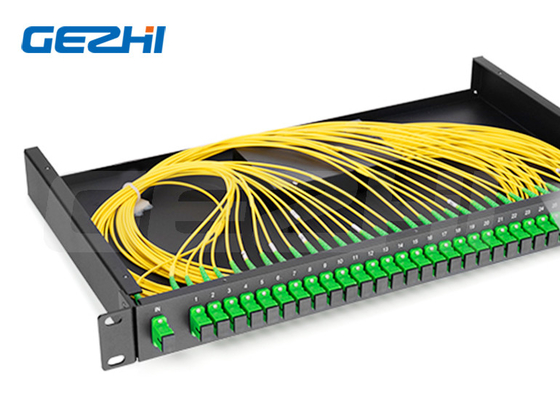

1x32 포트 싱글 모드 PLC 섬유 분기 랙 장착 SC/APC 커넥터
1x32 PLC 스플리터
PLC (Planar Lightwave Circuit) 스플리터 (PLC) 는 하나의 입력 섬유에서 여러 출력 섬유로 균등한 스플리터 비율을 가진 단일 모드 스플리터입니다. 사용 가능한 스플리터 수는: 1x2, 1x4, 1x8,1x16와 1x32
우리는 PLC Splitters Rackmount를 다양한 스타일과 크기로 제공하며 최소한의 손실로 가볍게 분할하거나 결합합니다. 모든 분할기는 매우 간단한 과정을 사용하여 제조됩니다.저비용 장치스플리터는 사용자 정의 섬유 길이와 모든 유형의 커넥터로 제조 될 수 있습니다.
광섬유 스플리터에는 높은 신뢰성, 넓은 작동 파장 범위 및 좋은 채널 간 통일성이 있으며, 광 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.
특징
◆낮은 PDL
◆소형 디자인
◆저수 삽입 손실
◆대저 작동 온도 -40°C ~ 85°C
◆높은 신뢰성 과 안정성
◆좋은 채널 간 통일성
◆폭 넓은 작동 파장: 1260nm에서 1650nm
◆GR-1209-CORE 및 GR-1221-CORE 요구 사항을 충족합니다.
신청서
◆CATV 시스템
◆섬유 센서
◆지역 네트워크, PON, FTTH
◆광섬유 장비 및 시스템
기술 매개 변수
| 매개 변수 | 1xN PLC 스플리터 사양 | ||||||
| 작동 파장 (nm) | 1260 ~ 1650 | ||||||
| 종류 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 삽입 손실 (dB) | 전형적 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 맥스 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 균일성 (dB) | 전형적 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 맥스 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) 최대 | 전형적 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 맥스 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
파장 부문 손실 (dB) |
전형적 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 맥스 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
온도 부처 손실 |
전형적 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 맥스 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 방향성 (dB) | 55 | ||||||
| 환전 손실 (dB) 분 | 55 ((50) | ||||||
| 작동 온도 (°C) | -40~ +85 | ||||||
| 저장 온도 (°C) | -40 ~ +85 | ||||||
| 섬유 길이 | 1m 또는 사용자 정의 | ||||||
| 섬유 종류 | G657A | ||||||
| 커넥터 타입 | 맞춤형 | ||||||
| PLC 스플리터 맨 섬유 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Blcockless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC 스플리터 모듈 (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable (PLC-splitter-rack-mountable) ((mm) 는 PLC-splitter-rack-mountable (PLC-splitter-rack-mountable)) 를 사용할 수 있습니다 | 19·1U 2U 랙 마운트 박스, LGX 박스, ODF 박스 | ||||||
주문 정보
|
FAQ
|
|
