| Brand Name: | GEZHI |
| 모델 번호: | GZ-FWDM |
제품 설명:

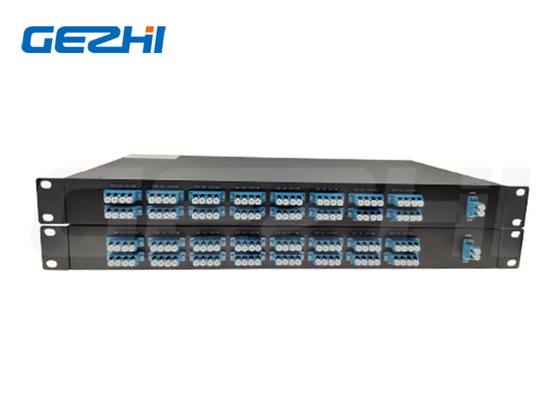

다채널 40CH 필터 DWDM Mux Demux 멀티플렉서 1RU 19" 랙마운트
LC/UPC 광적 어댑터 인터페이스와 함께 40CH DWDM. 독립적인 1RU 19" 랙 패키징 Mux + Demux 내부. ITU 채널 21-59.1x40 필터 DWDM Mux Demux는 밀도 파장 분할 멀티플렉싱 (DWDM) 및 디 멀티플렉싱을 수행 할 수있는 컴팩트 1RU 프레임의 40 채널 독립 제품입니다.밀도가 높은 신호-섬유 비율로, 40CH 필터 DWDM mux demux는 광섬유 신호의 장거리 운송에 이상적입니다.다중 복사 및 다양한 형식의 신호의 많은 수를 전송하는 데 사용.
특징
◆대 채널 격리
◆ 얇은 필름 필터
◆저분분화 의존적 인 손실
◆한 프레임에서 멀티플렉서 및 디멀티플렉서 기능
신청서
◆밀도가 높은 WDM 시스템
◆접속/기업 네트워크
◆CATV 광섬유 연결
◆메트로 네트워크
기술 매개 변수
| 매개 변수 | 사양 | 단위 | 의견 | ||
| 분 | 맥스 | ||||
| 입력 채널 | 1 | ||||
| 출력 채널 | 48 | 32,40. 44.48채널 사용 가능 | |||
| 채널 간격 | 100 | GHz | |||
| 레퍼런스 패스밴드 | - 12번5 | 12.5 | GHz | ||
| 파장 정확성 | -50 | 50 | pm | ITU 네트워크에 대한 | |
| 1dB 대역폭 |
0.2 (G) 0.4 (F) |
nm |
가시온 또는 평면 톱 타입
|
||
| 3dB 대역폭 |
0.4 (G) 0.6 (F) |
nm | |||
| I.L | 4.5 | dB | ITU 패스밴드에서 최악의 경우 | ||
| I.L UNI. | 1 | dB | |||
| 리플 | 0.7 | dB | ITU 패스밴드 손실 변동 | ||
| PDL | 0.5 | dB | ITU 패스밴드 최대 값 | ||
| 인접한 교차 음성 | 25 | dB | ITU 패스밴드에서 최악의 경우 | ||
| 부근이 아닌 교차 음성 | 30 | dB | ITU 패스밴드에서 최악의 경우 | ||
| 전체 교차 음성 | 22 | dB | 다른 모든 채널의 누적 교차 음성 | ||
| 수익 손실 | 40 | dB | |||
| 최대 연속 광전력 | 250 | mW | 최대 입력 광 전력 | ||
| 염색분산 (CD) | - 20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
기계적 도면
패키지 크기는 Mux/ Demux에 120mm X 70mm X 10mm입니다.
