| Brand Name: | GEZHI |
| 모델 번호: | GZ-WM100x |
제품 설명:

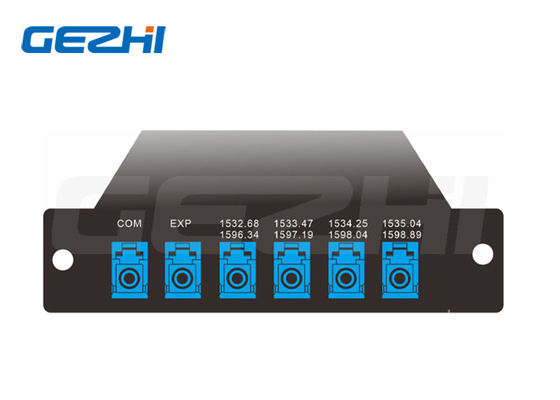

4 또는 8 포트 파장 멀티플렉서 WM1 NG-PON2 PON 시스템
NG-PON2 (TWDM-PON로도 알려져 있다) 는 수동 광망 (PON) 을 위한 통신 네트워크 표준이다. 전체 네트워크 처리량 40 Gbit/s가 가능하다.각 가입자에게 사용할 수 있는 최대 10 Gbit/s의 대칭 상류/하류 속도.
GEZHI Photonics는 NG-PON2 요구 사항에 부합하는 WM1 및 CEx 모듈을 공급합니다. 파장 멀티플렉서 (WM1) 는 차세대 PON (NG-PON2) 를 지원하는 데 사용되는 수동 장치입니다.C 및 L 대역 DWDM 양방향 전송을 결합하고 분리합니다..
특징
◆내용 손실 이 낮다
◆높은 채널 격리
◆우수한 환경
신청서
◆WDM 시스템
◆PON 시스템
◆FTTH 접속 네트워크
기술 매개 변수
| 매개 변수 | 단위 | 가치 |
| 중앙 파동 | 포트 1 | 1532.68 / 1596.34 |
| 포트 2 | 1533.47 / 1597.18 | |
| 포트 3 | 1534.25 / 1598.04 | |
| 포트 4 | 15350.04 / 1598.89 | |
| 패스밴드 | nm | ±0.12 |
| 삽입 손실 | dB | ≤ 20 |
| 리플 | dB | ≤0.4 |
| 격리 | dB | 인접 채널 ≥30 |
| dB | 부근이 아닌 채널 ≥36 | |
| dB | 업그레이드 채널 ≥11 | |
| 지침 | dB | ≥55 |
| 수익 손실 | dB | ≥50 |
| 양극화 의존적 손실 | dB | ≤0.3 |
| 극화 모드 분산 | ps | ≤0.2 |
| 작동 온도 | °C | -5~+75 |
| 저장 온도 | °C | -40~+85 |
참고: 맞춤형 사양이 제공됩니다.
위의 사양은 커넥터 손실을 포함합니다.
파장 멀티플렉서 WM1 다이어그램
주문 정보
| 모델 | 채널 | 구성 | 패키지 종류 | 케이블 종류 | 섬유 길이 | 커넥터 |
|
WM1 S=특정 |
04=4채널 08=8채널 S=특정 |
M=Mux D=Demux A=Mux+Demux |
A0=ABS 상자 80x60x12mm A1=ABS 상자 100x80x10mm A2=ABS 상자 120x80x18mm A3=ABS 상자 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2 슬롯 랙에 삽입 L4=LGX 4 슬롯 랙에 삽입 R1=19" 1 U 랙 R2=2 슬롯 19′′1U 랙 R4=4 슬롯 19′′1U 랙 S=특정 |
00=무함께 09=900um 느슨 튜브 |
00=무함께 05=0.5m 10=1.0m |
00=무함께 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=특정 |
FAQ
|
|
