| Brand Name: | GEZHI or OEM |
| 모델 번호: | 100G QSFP28 ZR 1310nm 80Km |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

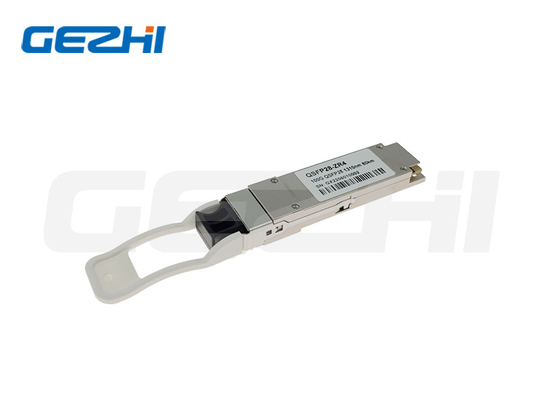

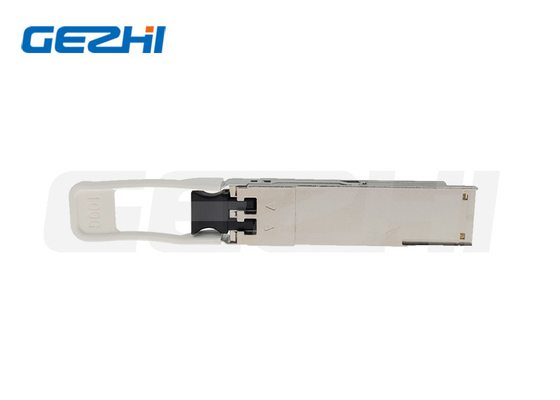

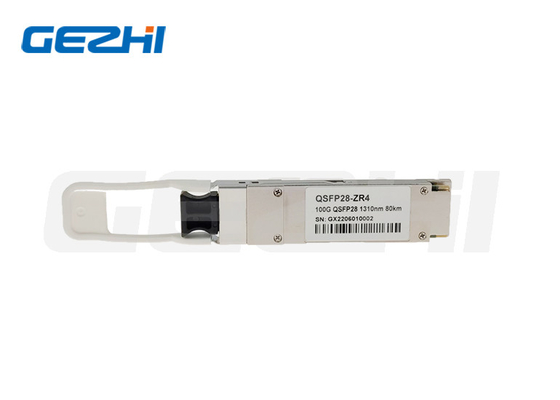

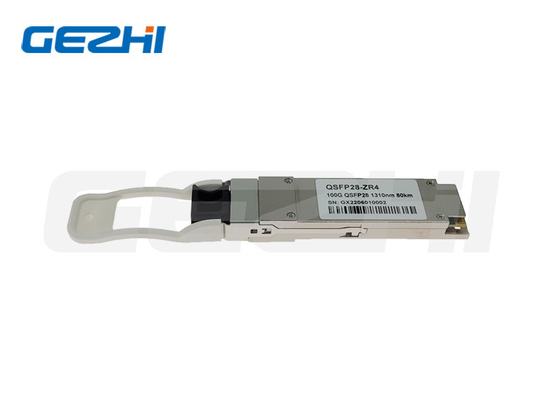

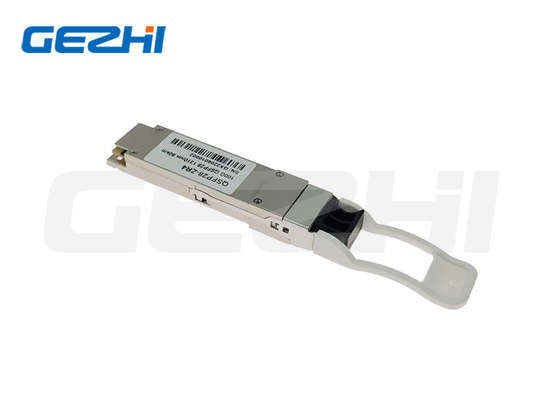

고 호환성 100G QSFP28 ZR 1310nm 80Km 광 수신기 모듈
설명
Gezhi Photonics 100G QSFP28 ZR4는 80km 광 통신 애플리케이션을 위해 설계되었습니다. 이 모듈에는 4 차선 광 송신기가 있습니다.4선 광 수신기 및 2선 직렬 인터페이스를 포함한 모듈 관리 블록광적 신호는 산업 표준 LC 커넥터를 통해 단일 모드 섬유로 멀티플렉스됩니다.
특징
신청서
절대 최대 등급
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전원 공급 전압 | Vcc | -0.3 | 3.6 | V | |
| 저장 온도 범위 | 츠 | -40 | 85 | °C | |
| 상대 습도 | RH | 15 | 85 | % | |
| 각 차선에 대한 피해 수요 | THd | 6.5 | dBm |
권장 운영 조건
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 케이스 작동 온도 범위 | Tc | 0 | - | 70 | °C |
| 전원 공급 전압 | Vcc | 3.14 | 3.3 | 3.47 | V |
| G와 연결 거리652 | P | - | - | 80 | km |
| 데이터 비율 | BR | - | 25.78125 | - | Gbit/s |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고: |
| 전력 소모 | 6.5 | W | ||||
| 공급 전류 | Icc | 1.8759 | A | 안정 상태 | ||
| 송신기 | ||||||
| 데이터 속도, 각 차선 | 25.78125 | Gbit/s | ||||
| 전압차 pk-pk | Vpp | 900 | mV | 1MHz에서 | ||
| 일반 모드 전압 | Vcm | -350 | 2850 | mV | ||
| 전환 시간 | 트라이스/Tfall | 10 | ps | 20%~80% | ||
| 이차적 종식 반항 불일치 | 10 | % | ||||
| 눈 너비 | EW15 | 0.46 | UI | |||
| 눈 높이 | EH15 | 95 | mV | |||
| 수신기 | ||||||
| 데이터 속도, 각 차선 | 25.78125 | Gbit/s | ||||
| 이차적 종식 반항 불일치 | 10 | % | 1MHz에서 | |||
| 차차 출력 전압 스윙 | 보트, pp | 900 | mV | |||
| 일반 모드 노이즈, RMS | Vrms | 17.5 | mV | |||
| 전환 시간 | 트라이스/Tfall | 12 | ps | 20%~80% | ||
| 눈 너비 | EW15 | 0.57 | UI | |||
| 눈 높이 | EH15 | 228 | mV | |||
광학적 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고문서 |
| 송신기 특성 | ||||||
| 경로별 신호율 | 25.78125 | GBd | 1 | |||
| 경로 중파 (역량) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 총 평균 발사 전력 | PTOTAL | 8.0 | 12.5 | dBm | ||
| 평균 발사 힘, 각 차선 | POUT | 2.0 | 6.5 | dBm | ||
|
발사 힘의 차이는 임의의 2개의 차선 (평균 및 OMA) |
- | 3 | dBm | |||
| 오프 송신기의 평균 발사 전력, 각 차선 | 포프 | - | - | -30 | dBm | |
| 멸종 비율 | 응급실 | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| 광적 회귀 손실 허용 | 20 | dB | ||||
| 반성 을 전달 하라 | RFL | - | - | -12 | dB | |
| 마스크 마진 | 5 | * | * | % | ||
|
출력 눈 마스크 정의 {X1,X2,X3,Y1,Y2,Y3} |
0이네요25,0.4,0.45,0.25,0.28,0.4 | |||||
| 수신기 특성 | ||||||
| 경로별 신호율 | 25.78125 | GBd | ||||
| 경로 중파 (역량) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 매 노선 평균 수신기 전력 | THd | -28 | -7 | dBm | 1 | |
| 수신기 전력, 각 차선 (OMA) | -7 | dBm | ||||
| 수신기 반사율 | 세노마1 | -26 | dB | 1 | ||
| 수신기 감수성 평균, 각 차선 | 세노마2 | -28 | dBm | 2 | ||
|
수신기 3 dB 전기 상단 차단 주파수, 각 차선 |
LOSA | 31 | GHz | |||
| 각 노선에 대한 손해 제한 | LOSD | 6.5 | dBm | |||
| LOS 주장 | 손실 | -40 | dBm | |||
| 로스 디어스어트 | -29 | dBm | ||||
| LOS 히스테레스 | 0.5 | dB | ||||
|
|
