| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-CW-SFP-80KM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

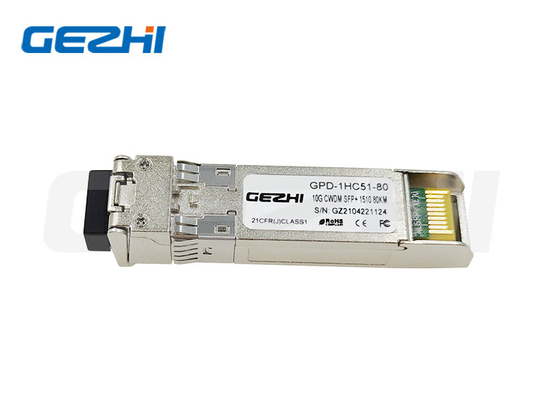

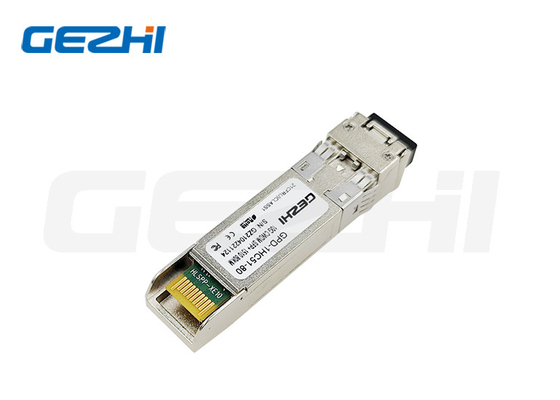

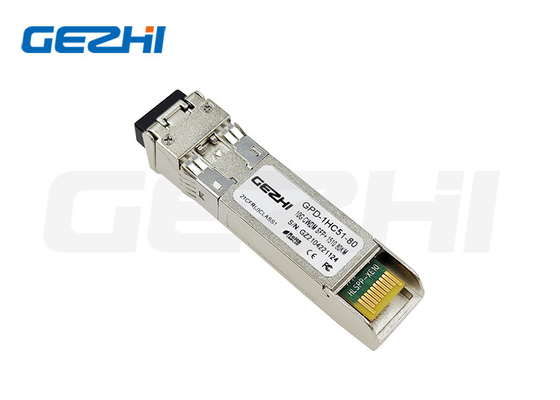

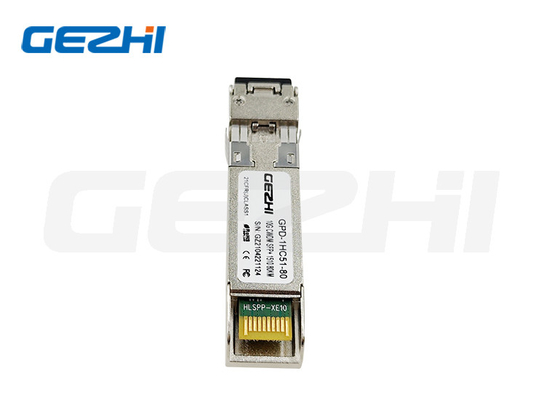

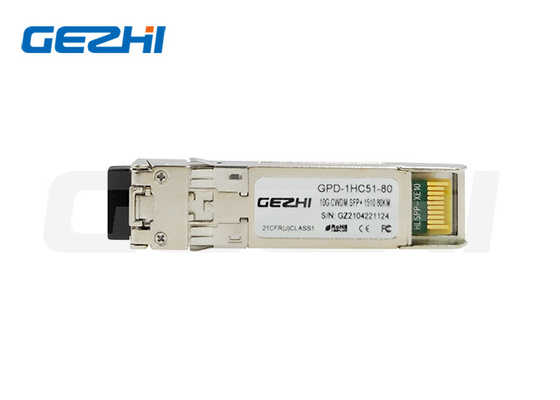

10G CWDM SFP 트랜시버 모듈 1410 - 1610nm 10GBASE 80KM LC/UPC 커넥터
제품 설명
Gezhi CWDM 10Gbps SFP+ 트랜시버는 링크 길이 40km의 단일 모드 광섬유를 통해 광 데이터를 전송 및 수신하도록 설계되었습니다. 이 트랜시버는 두 개의 섹션으로 구성됩니다.송신부에는 CWDM EML 레이저가 포함되어 있습니다.그리고 수신기는 TIA와 통합된 APD 광다이오드로 이루어져 있습니다.
제품 특징
적용
CWDM 트랜시버
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120km | CWDM SFP | 0~70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40km& 80km | CWDM SFP | 0~70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330nm) | 10km | CWDM SFP+ | 0~70°C |
| CWDM SFP ER | (1470~1610nm) | 40km | CWDM SFP+ | 0~70°C |
| CWDM SFP ZR | (1470~1610nm) | 80km | CWDM SFP+ | 0~70°C |
광학적 특성
| 매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: |
| 송신기 | ||||||
| 작동 파장 | λ | λ-7.5nm | λ | λ+7.5nm | nm | 1 |
| 출력 전력 (동전) | PAVE | 0 | 4 | dBm | 2 | |
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 멸종 비율 | 응급실 | 9 | dB | |||
| RMS 스펙트럼 너비 | Δλ | 1 | nm | |||
| 상승/하락 시간 (20%~80%) | Tr/Tf | 50 | ps | |||
| 분산 처벌 | TDP | 3 | dB | |||
| 상대적 강도 소음 | RIN | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae 규격을 준수합니다. | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1260 | 1620 | nm | ||
| 수신기 감수성 | PSEN1 | -24 | dBm | 3 | ||
| 80km 이상 섬유 섬유의 민감도 | PSEN2 | - 20 | dBm | 3 | ||
| 과부하 | PAVE | -7 | dBm | |||
| LOS 주장 | 아빠 | -35 | dBm | |||
| 적립금액 | Pd | -26 | dBm | |||
| LOS 히스테레스 | Pd-Pa | 0.5 | dB | |||
참고:
1파장 λ=1470nm~1610nm, 총 8개의 파장, 20nm 간격
210.3125b/s로 PRBS 231 ± 1 NRZ 테스트 패턴으로 측정됩니다.
3최악의 ER =9 아래에서, BER < 1x10-12의 PRBS 231 - 1 NRZ 테스트 패턴으로 10.3125 Gb/s로 측정됩니다.
패키지 크기
|
|
