| Brand Name: | GEZHI or OEM |
| 모델 번호: | 40G QSFP+ LR4 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

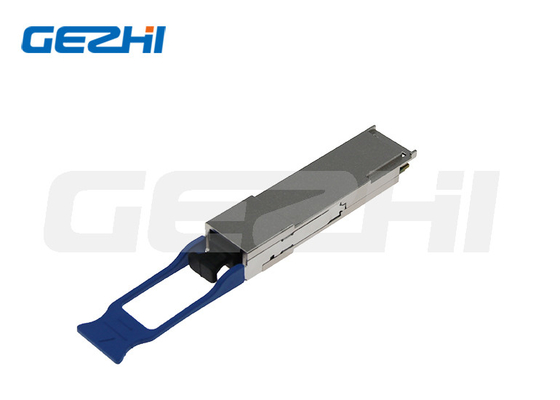

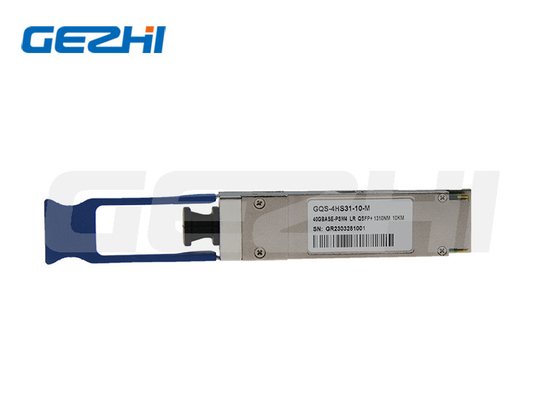

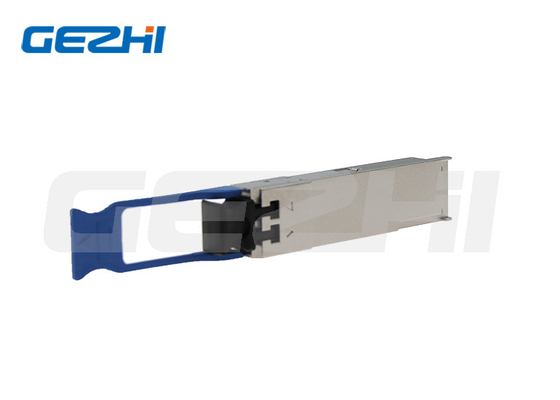

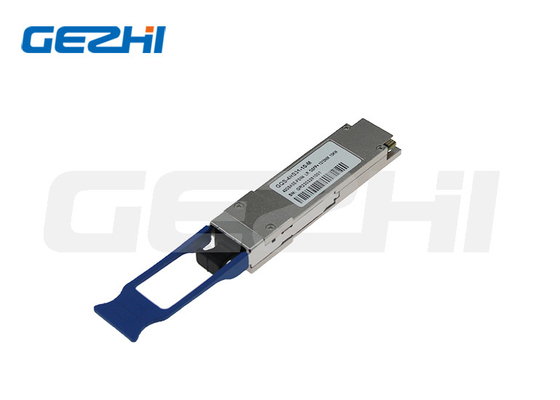

40G QSFP+ LR4 1310nm 10km SMF 섬유 송수신 모듈
설명
이 제품은 2m-10km 광 통신 애플리케이션을 위해 설계된 트랜시버 모듈입니다. 디자인은 IEEE P802.3ba 표준의 40GBASE-LR4에 적합합니다.이 모듈은 10Gb/s 전기 데이터의 4개의 입력 채널 (ch) 를 4개의 CWDM 광 신호로 변환합니다., 그리고 40Gb / s 광 전송을 위해 하나의 채널로 복합화합니다. 반대로 수신자 쪽에서 모듈은 40Gb / s 입력을 광적으로 4 개의 CWDM 채널 신호로 복합화합니다.그리고 4 채널 출력 전기 데이터로 변환.
4개의 CWDM 채널의 중심 파장은 ITU-T G694에서 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.2광적 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 148pin 커넥터를 포함합니다.이 모듈에 단방향 섬유 (SMF) 를 적용해야 합니다..
이 제품은 형식 요소, 광학/전기 연결 및 디지털 진단 인트로 설계되었습니다.
특징
4채널 풀 듀플렉스 트랜시버 모듈
채널당 최대 11.2Gbps 데이터 링크
최대 연결 길이는 10km
4 CWDM 경로 MUX/DEMUX 설계
내장된 디지털 진단 기능
핫 플러그 가능한 QSFP+ 형태 요인
단일 3. 3V 전원 공급
작동 온도: 0°C ~ 70°C
RoHS 6을 준수합니다 ((두석 없는)
디지털 진단 모니터 (DDM)
전력 소비 < 2W
적용
스위치, 라우터 및 HBA
4CH SDR, DDR 및 QDR
클라이언트 측 40G 통신 연결
송신기의 광적 특성
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고문서 | |||||||
| 파장 할당 | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| 송신기 | |||||||||||||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | ||||||||
| 총 평균 발사력 | PT | - | - | 8.3 | dBm | ||||||||
| 평균 발사 힘, 각 차선 | -7 | - | 2.3 | dBm | |||||||||
| 광적 변조 폭, 각 차선 | OMA | -4 | - | +3.5 | dBm | ||||||||
| 임의의 두 노선 (OMA) 사이의 발사 전력의 차이 | - | - | 6.5 | dB | |||||||||
| OMA에서 발사 전력 빼기 송신기 및 분산 벌금 (TDP), 각 차선 | - 4개8 | - | dBm | ||||||||||
| TDP, 각 차선 | TDP | 2.3 | dB | ||||||||||
| 멸종 비율 | 응급실 | 3.5 | - | - | dB | ||||||||
| 상대적 강도 소음 | R안쪽 | - | - | -128 | dB/Hz | 12dB 반사 | |||||||
| 광적 회귀 손실 허용 | - | - | 20 | dB | |||||||||
| 송신기의 반사율 | RT | -12 | dB | ||||||||||
| 송신기 눈 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | 0이네요25,0.4,0.45,0.25,0.28,0.4 | ||||||||||||
| 평균 발사 전력 오프 송신기, 각 차선 | P켜 | -30 | dBm | ||||||||||
| 수신기 | |||||||||||||
| 손해 제한값 | THd | 3.3 | dBm | 1 | |||||||||
| 수신기 입기의 평균 전력, 각 차선 | -13.7 | 2.3 | dBm | ||||||||||
| 수신기 반사성 | RR | - | - | -26 | dB | ||||||||
| 수신기 전력 (OMA), 각 차선 | - | - | 3.5 | dBm | |||||||||
| OMA에서 스트레스 수신기 감수성, 각 차선 | - | - | - 9번9 | dBm | |||||||||
| 수신기 감수성, 각 차선 | SR | - | - | - 11번5 | dBm | ||||||||
| 임의의 두 노선 (OMA) 사이의 수신 전력의 차이 | 7.5 | dB | |||||||||||
| 수신 전기 3 dB 상단 절단 주파수, 각 레인 | 12.3 | GHz | |||||||||||
| 스트레스 수용체 감수성 테스트 조건2 | |||||||||||||
| 수직 눈 닫기 처벌, 각 차선 | 1.6 | dB |
|
||||||||||
| 스트레스 눈 Jitter, 각 레인 | 0.3 | UI | |||||||||||
|
|
