| Brand Name: | GEZHI or OEM |
| 모델 번호: | 12F MPO (여성) - MPO (여성) 3.0mm 트렁크 케이블 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

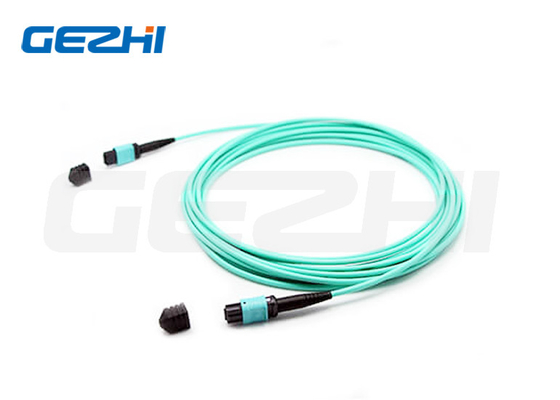

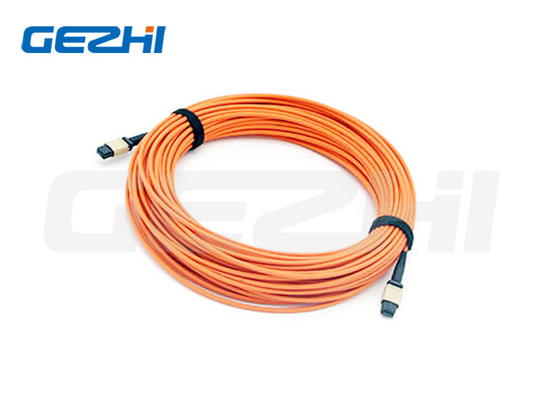

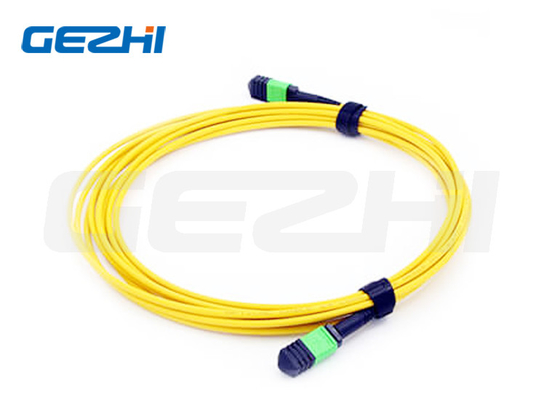

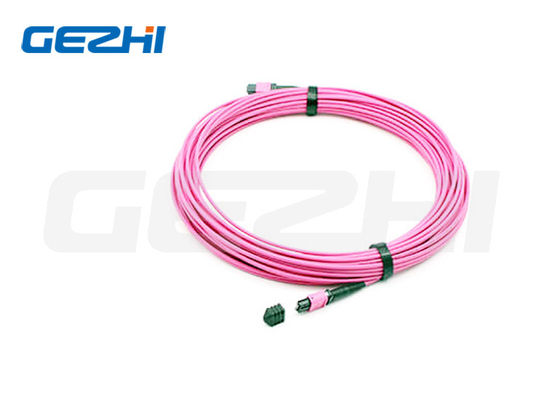

12F MPO (여성) - MPO (여성) 3.0mm LSZH 섬유 패치 케이블 / 트렁크 케이블
제품 설명
양쪽 끝에서 MPO 커넥터. MPO 패치 케이블 / 트렁크 케이블은 MPO 모듈을 영구적인 링크로 연결합니다. 패치 케이블 / 트렁크 케이블은 12, 24, 48,607296,144fibers. 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다. 일반적으로 카세트, 패널 또는 견고한 MPO 팬 아웃을 상호 연결하는 데 채택됩니다.그리고 데이터센터 및 다른 고섬유 환경에서의 고밀도 백본 케이블의 빠른 배포를 촉진하기 위해게다가, MPO 또한 많은 유연성과 편의성을 제공 한 번 당신은 패치 패널에서 커넥터 스타일을 변경해야합니다. 대신 케이블 트렁크에 커넥터를 변경,단지 패치 패널의 교차 연결 측면에 새로운 커넥터 스타일의 새로운 카세트를 설치.
특징
1. 낮은 삽입 손실, 높은 반환 손실
2MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
3.섬유의 대량 제거를 위한 경제적인 해결책
4낮은 손실 및 표준 손실 SM 및 MM 애플리케이션을 위해 설계
5험한 원형 케이블, 타원형 케이블 및 맨 리본 옵션이 있습니다.
6.섬유 종류, 롤링 종류 및/또는 커넥터 등급을 구분할 수 있는 컬러 코딩 하우징
7반복성과 교환성이 좋습니다.
적용
1데이터 통신 네트워크
2광학 시스템 액세스 네트워크
3- 저장 공간 네트워크 섬유 채널.
4고밀도 건축물
사양
| 사물 사물 | 단일 모드 (APC 8도 롤링) | 멀티모드 (PC 평면 롤링) |
|
삽입 손실 (MPO) (IEC 61300-3-34) |
표준 손실:≤0.75dB (최대), ≤0.35dB (보통) 매우 낮은 손실:≤0.35dB (최대), ≤0.20dB (유례) |
표준 손실:≤0.6dB (최대), ≤0.35 (보통) 매우 낮은 손실:≤0.35dB (최대), ≤0.20dB (보통) |
| 수익 손실 (MPO) | ≥60dB (경화 8도) | ≥25dB |
| 내구성 | <0.3dB 전형적인 변화, 200번의 짝짓기 | |
| 교환 가능성 | ≤0.2dB | |
| 당기력 | > 70N | |
| 작동 온도 | -40 ~ + 85°C | |
MPO 커넥터 유형
| 커넥터 | 섬유 채널 |
| MPO 여성 커넥터 | 12 섬유 |
| 참고: 여성 커넥터는 남성 커넥터 타입과 연결되어야 합니다. | |
MPO 제품 詳細& 표준
| 커넥터 | 참조 | 주거실 세부 정보 |
| MPO 단일 모드 | IEC 61754-7 |
SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO) SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO) |
| MPO 멀티모드 | IEC 61754-7 |
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO) OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO) OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO) |
· IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
· TIA-568-C에 따라 구조화 된 케이블
· 10G 섬유 채널 컴플라이언스
· 40G 및 100G IEEE 802.3
| 섬유수 | OD ((mm) |
허용되는 최소 팽창 강도 (N) |
허용되는 최소 분쇄 부하 (N/100mm) |
최소 굽기 반지름 ((MM) |
| 12 | 30.0±0.15 |
단기: 180 장기: 90 |
단기: 500 장기: 150 |
정적: 10D 다이내믹:20D |
MPO 끝면 3D 간섭 지수
| 항목 (IEC-61300-3-30) | 최소 | 최대 | ||
| 곡선 반지름 (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| 각 | 각 X | -0.2° | -0.2° | |
| Y 각 | APC | 70.85° | 80.15° | |
| PC | -0.2° | -0.2° | ||
| 섬유 높이 (nm) | 1000nm | 3500nm | ||
| 최대.DH.모든 섬유: | -300nm | 300nm | ||
| DH.Adj: | -300nm | 300nm | ||
| DH.Ave 섬유: | -300nm | 300nm | ||
| 코어 디프: | SM | 제1호 | 제1호 | |
| MM | -200nm | 300nm | ||
케이블 도면
길이 허용
| 전체 길이 (L) (m) | 허용 길이 (cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5% x L/-0 |
사전 종료된 MPO 기술-극성
사용 가능성
1리본 및 펀들 케이블 사용 가능
2- 패치 케이블, 피그테일 케이블 조립품
3.MT-MT 리본 패치 케이블이 있습니다.
4.MPO 루프백 사용 가능
5HD 데이터센터 케이블 연결
|
|
