| Brand Name: | GEZHI or OEM |
| 모델 번호: | 24F MPO (여성) - MPO (여성) 3.0mm 트렁크 케이블 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

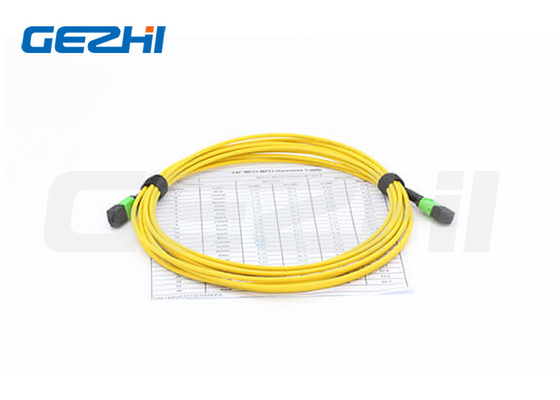

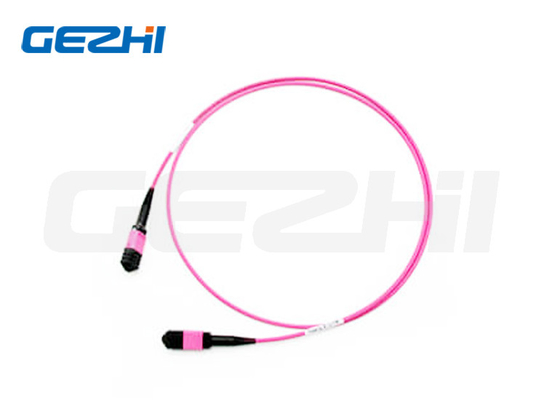

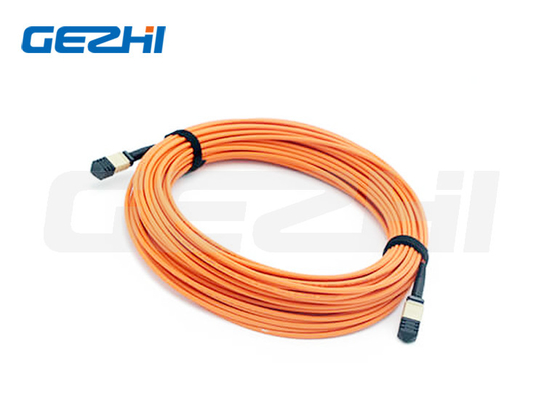

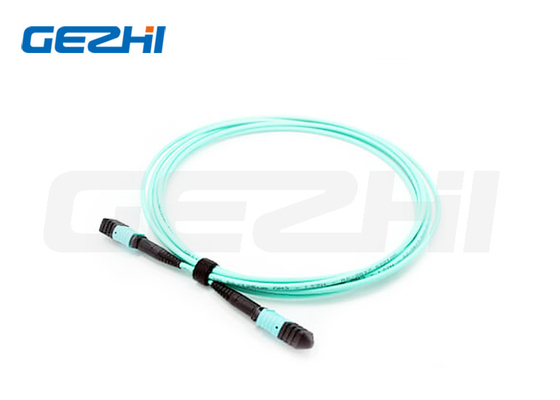

12F MPO (여성) - MPO (여성) 3.0mm LSZH 섬유 패치 케이블 / 트렁크 케이블
제품 설명
MPO 싱글 모드 엘리트 트렁크 케이블은 1310/1550nm에서 작동합니다. 광섬유 송신기, MPO 캐세트 및 광섬유 어댑터 패널 등을 연결하는 데 사용됩니다.네트워크의 유연성을 향상시키고 이동을 촉진합니다., 추가 및 미래 데이터 센터 요구에 대한 변경.
적용
1광학 시스템 액세스 네트워크
2고밀도 건축물
3데이터 통신 네트워크
4- 저장 공간 네트워크 섬유 채널.
특징
1MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
2낮은 손실 및 표준 손실 SM 및 MM 애플리케이션을 위해 설계
3험한 원형 케이블, 타원형 케이블 및 맨 리본 옵션이 있습니다.
4.섬유 종류, 롤링 종류 및/또는 커넥터 등급을 구분할 수 있는 컬러 코딩 하우징
5. 낮은 삽입 손실, 높은 반환 손실
6.섬유의 대량 제거를 위한 경제적인 해결책
7반복성과 교환성이 좋습니다.
사양
| 사물 사물 | 단일 모드 (APC 8도 롤링) | 멀티모드 (PC 평면 롤링) |
|
삽입 손실 (MPO) (IEC 61300-3-34) |
표준 손실:≤0.75dB (최대), ≤0.35dB (보통) 매우 낮은 손실:≤0.35dB (최대), ≤0.20dB (유례) |
표준 손실:≤0.6dB (최대), ≤0.35 (보통) 매우 낮은 손실:≤0.35dB (최대), ≤0.20dB (보통) |
| 수익 손실 (MPO) | ≥60dB (경화 8도) | ≥25dB |
| 내구성 | <0.3dB 전형적인 변화, 200번의 짝짓기 | |
| 교환 가능성 | ≤0.2dB | |
| 당기력 | > 70N | |
| 작동 온도 | -40 ~ + 85°C | |
MPO 제품 詳細& 표준
| 커넥터 | 참조 | 주거실 세부 정보 |
| MPO 단일 모드 | IEC 61754-7 |
SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO) SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO) |
| MPO 멀티모드 | IEC 61754-7 |
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO) OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO) OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO) |
· IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
· TIA-568-C에 따라 구조화 된 케이블
· 10G 섬유 채널 컴플라이언스
· 40G 및 100G IEEE 802.3
| 섬유수 | OD ((mm) |
허용되는 최소 팽창 강도 (N) |
허용되는 최소 분쇄 부하 (N/100mm) |
최소 굽기 반지름 ((MM) |
| 24 | 30.0±0.15 |
단기: 180 장기: 90 |
단기: 500 장기: 150 |
정적: 10D 다이내믹:20D |
MPO 끝면 3D 간섭 지수
| 항목 (IEC-61300-3-30) | 최소 | 최대 | ||
| 곡선 반지름 (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| 각 | 각 X | -0.2° | -0.2° | |
| Y 각 | APC | 70.85° | 80.15° | |
| PC | -0.2° | -0.2° | ||
| 섬유 높이 (nm) | 1000nm | 3500nm | ||
| 최대.DH.모든 섬유: | -300nm | 300nm | ||
| DH.Adj: | -300nm | 300nm | ||
| DH.Ave 섬유: | -300nm | 300nm | ||
| 코어 디프: | SM | 제1호 | 제1호 | |
| MM | -200nm | 300nm | ||
길이 허용
| 전체 길이 (L) (m) | 허용 길이 (cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5% x L/-0 |
사용 가능성
1리본 및 펀들 케이블 사용 가능
2- 패치 케이블, 피그테일 케이블 조립품
3.MT-MT 리본 패치 케이블이 있습니다.
4.MPO 루프백 사용 가능
5HD 데이터센터 케이블 연결
|
|
