| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 프브트 연결기 |
| 모크: | 1PC |
| 가격: | US$59-US$118 |
| 지불 조건: | T/T, 서부 동맹 |

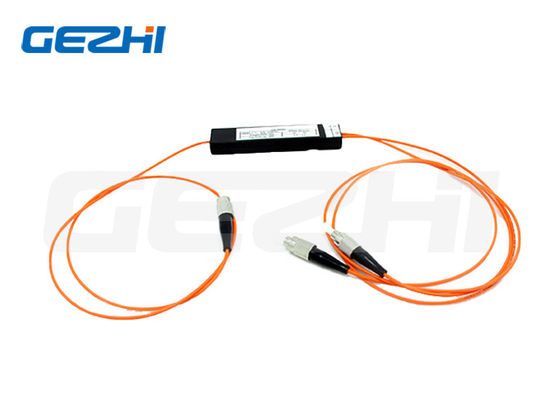

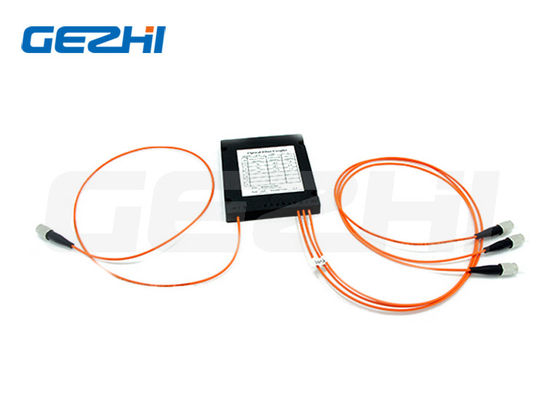

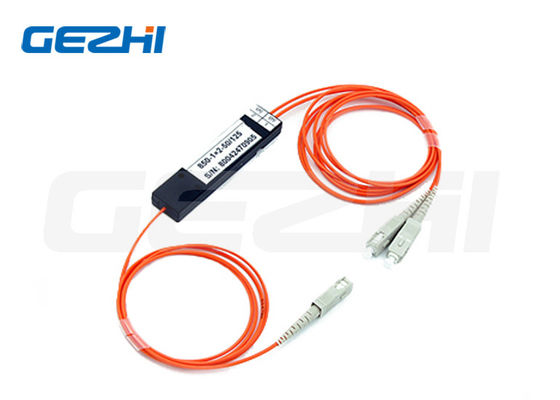

공장 멀티모드 MM 62.5/125um 650nm 50/50 커플러 광섬유 스플리터
융합된 바이코닉 테퍼 (Fused Biconic Taper, FBT) 결합기, FBT 스플리터라고도 불립니다.두 개 이상의 광섬유가 함께 묶여 용광을 펴기 위해 콘 기계를 통해 당겨지는 전통적인 기술을 사용합니다.비율의 변화는 프로세스 동안 실시간으로 모니터링됩니다. 스펙트럼 비율 요구 사항을 충족시키기 위해 녹기 스트레칭 후 한쪽은 입력으로 단일 섬유 (남편 절단) 를 유지합니다.다른 끝은 다채널 출력을 제공합니다.
GPON FTTx 네트워크의 핵심 구성 요소로서, 광학 스플리터는 중앙 사무실 또는 다양한 유통점 (외관 또는 실내) 에 배치 될 수 있습니다.FBT 결합기는 낮은 삽입 손실로 멀티포트 광 신호 분할에 높은 안정성을 제공합니다.이 결합기는 통신 장비, CATV 네트워크 및 테스트 장비의 전력 분할 및 터킹을 위해 설계되었습니다.
| 매개 변수 | 멀티모드 표준 섬유 결합기 |
|---|---|
| 연결 비율 (%) | 50/50 |
| 등급 | P등급 A등급 |
| 과도한 손실 (유형적) (dB) | 07 ∙ 10 |
| 최대 삽입 손실 (dB) | 42. 4.5 |
| 균일성 (최대) (dB) | 00.6 0.8 |
| 지침성 (min) (dB) | 35 |
| 작동 파장 ((nm) | 800~1600 |
| 중앙 파장 (nm) | 850 또는 1310 또는 1550 |
| 작동 온도 ((°C) | -20~+85 |
| 섬유 종류 | 코닝 멀티모드 50/125, 62.5/125 |
| 섬유 돼지 꼬리 길 (m) | 1m 또는 맞춤형 길이 |
| 포트 구성 | 1×2 또는 2×2 |
| 크기 (mm) | 패키지 D,E,G |
| 결합 비율 | 삽입 손실 |
|---|---|
| 연결 비율 (%) | 프리미엄 등급 |
| 40/60 | 50.2/3.3 5.6/3.7 |
| 30/70 | 60.5/2.60 |
| 20/80 | 80.4/2.0 8.8/2.5 |
| 10/90 | 110.81.5 12.3/2.0 |
| 패키지 D: | 3mm x 45mm 스테인리스 스틸 튜브 |
| 패키지 E: | 3mm x 54mm 스테인리스 스틸 튜브 |
| 패키지 F: | 3mm x 60mm 스테인리스 스틸 튜브 |
| 패키지 G: | 10mm x 20mm x 90mm ABS 카세트 |
| 패키지 H: | 10mm x 80mm x 100mm ABS 카세트 |
| 패키지 I: | 18mm x 80mm x 120mm ABS 카세트 |
| 패키지 J: | 18mm x 115mm x 140mm ABS 카세트 |
| 패키지 D,E: | 250um 광섬유 |
| 패키지 F: | 250mm의 맨 섬유 또는 900mm의 느슨 튜브 |
| 패키지 G,H,I,J: | 2mm, 3mm 케이블 또는 900um 느슨 파이프 |
|
|
