| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-CWDM-MUX |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

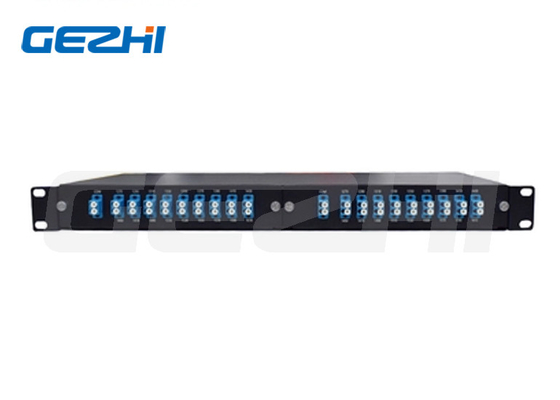

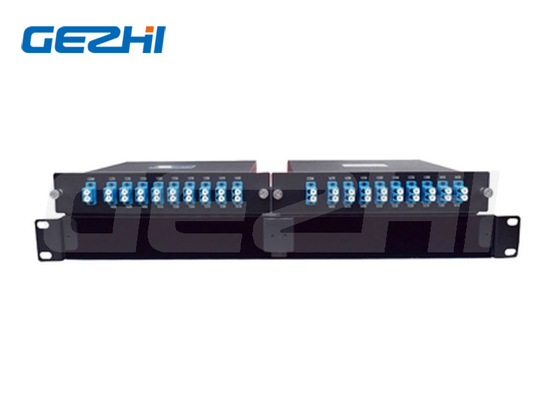

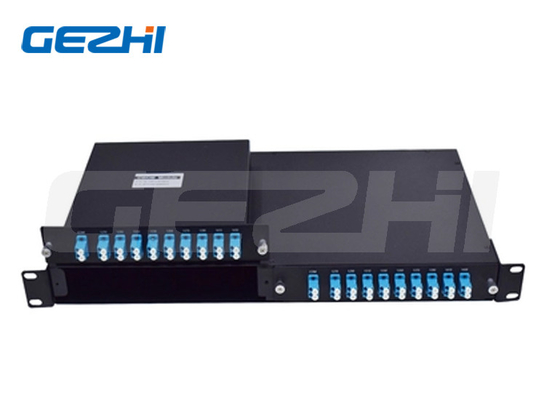

18CH CWDM 모듈 1270-1610nm 1U LGX 2 반 크기의 슬롯 1 카세트
제품 설명
게지의 CWDM Mux Demux 모듈 CWDM Mux/Demux 모듈은 전체 WDM 대역폭을 확장하기 위해 단일 또는 듀플렉스 단일 모드 섬유를 통해 제공됩니다.
높은 안정성과 신뢰성을 제공하며, 컴팩트한 패키지 크기를 가지고 있습니다. 운영 파장은 1270nm에서 1610nm ((1261nm-1611nm) 이므로 20nm 채널 간격을 가진 18개의 채널을 제공합니다.
이 유형은 2 슬롯 반 크기의 LGX 카세트 싱글 파이버 LC/UPC 1270nm-1610nm 18CH CWDM Mux Demux를 가진 1U 랙에 매우 컴팩트한 디자인이다.
게지 CWDM 멀티플렉서 시리즈
* 유리 튜브 또는 스테인리스 스틸 튜브에 포장 된 맨 단일 CWDM 장치
* 16 채널 또는 18 채널까지 ABS 박스 유형
* 표준 19" 1U 랙 마운트
특징
* 매우 낮은 삽입 손실
* 고독성
* 높은 신뢰성 및 안정성
* 낮은 PDL
* 컴팩트 디자인
* 좋은 채널 간 통일성
* 넓은 작동 파장: 1270nm-1610nm (1261nm~1611nm)
* 운영 온도:-20~+70°C
* 산업용 작동 온도:-40~+80°C
제품 사양
| 매개 변수 | 4 채널 | 8 채널 | 18 채널 | ||||
| Mux | 디맥스 | Mux | 디맥스 | Mux | 디맥스 | ||
| 채널 파장 (nm) | 1270~1610년 | ||||||
| 중심 파장 정확도 (nm) | ±0.5 | ||||||
| 채널 간격 (nm) | 20 | ||||||
| 채널 패스밴드 (@-0.5dB 대역폭 (nm) | >13 | ||||||
| 삽입 손실 (dB) | ≤1.2 | ≤ 25 | ≤3.1 | ||||
| 채널 균일성 (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| 채널 리플 (dB) | 0.3 | ||||||
| 격리 (dB) | 인접한 | 제1호 | >30 | 제1호 | >30 | 제1호 | >30 |
| 인접하지 않는 곳 | 제1호 | >40 | 제1호 | >40 | 제1호 | >40 | |
| 관성 손실 온도 민감도 (dB/°C) | <0.005 | ||||||
| 파장 온도 변화 (nm/°C) | <0.002 | ||||||
| 양극화 의존적 손실 (dB) | <0.1 | ||||||
| 양극화 모드 분산 | <0.1 | ||||||
| 지시성 (dB) | >50 | ||||||
| 반환 손실 (dB) | >45 | ||||||
| 최대 처리 전력 (mW) | 500 | ||||||
| 작동 온도 (°C) | -20~+70 | ||||||
| 저장 온도 (°C) | -40~85 | ||||||
| 패키지 크기 (mm) | L100 x W80 x H10 또는 L140xW100xH15 | ||||||
신청서
* CWDM 시스템
* 추가/하락
* PON 네트워크
* CATV 연결
준수
* 텔코르디아 GR-1209-CORE-2001
* 텔코르디아 GR-1221-CORE-1999
* RoHS
세부 정보 이미지
주문 정보
| GZ 구성 | 채널 수 | 1 채널 | 섬유 종류 | 섬유 길이 | 입력/출력 연결 장치 |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 채널 08=8 채널 16=16 채널 18=18 채널 ... |
27=1270nm ... |
1=광섬유 2=900um 느슨한 튜브 3=2mm 케이블 4=3mm 케이블 |
1=1m 2=2m S=특정 |
0=무함께 ... |
|
|
