| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-DW-SFP-40KM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |
제품 설명

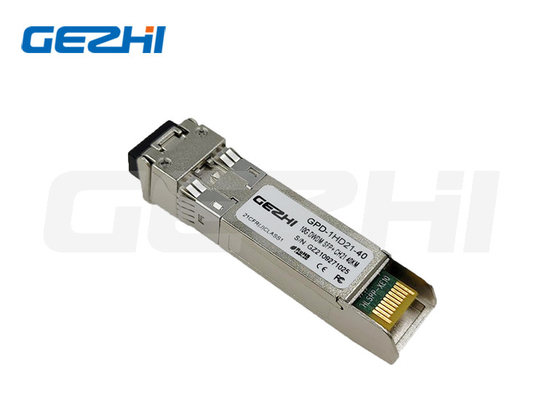

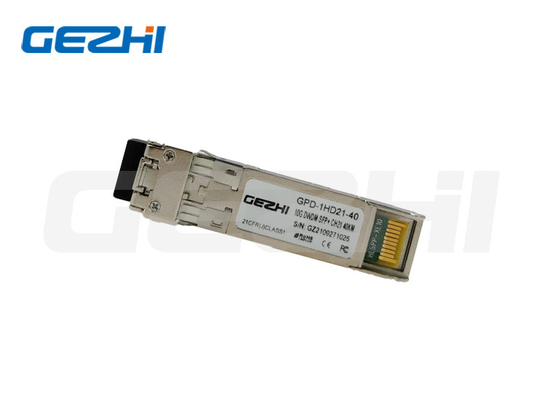

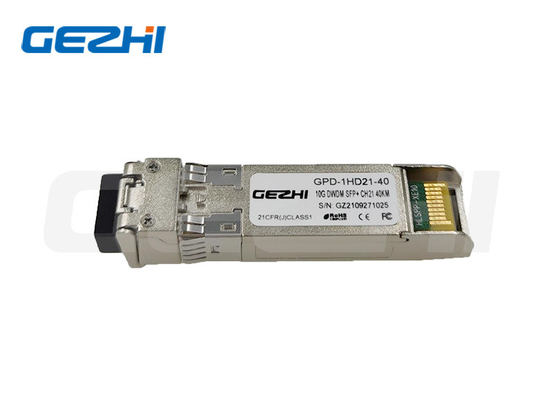

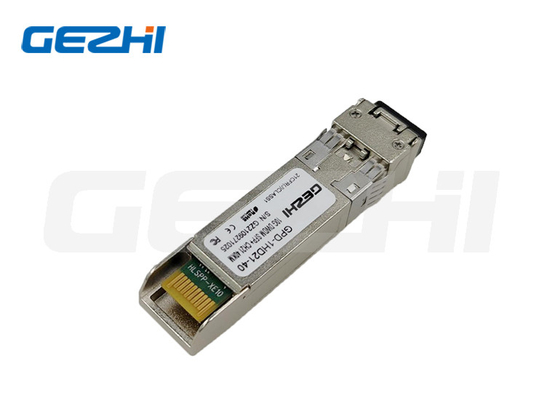

10G DWDM SFP+ 40KM 16dB EML C 대역 50GHz 100GHz 200GHz ITU 네트워크
설명
Gezhi Photonics SFP+ER DWDM 트랜시버는 10GBASE-ER/EW 및 8.5G/10G Fiber-Channel 애플리케이션을 위해 설계되었습니다. 트랜시버는 두 개의 섹션으로 구성됩니다.송신기 부문은 냉각 EML 레이저를 통합그리고 수신 부문은 TIA와 통합된 PIN 광 다이오드로 구성됩니다. 모든 모듈은 I 클래스 레이저 안전 요구 사항을 충족합니다.디지털 진단 기능은 2선 직렬 인터페이스를 통해 사용할 수 있습니다., SFF-8472에 명시되어 있으며, 트랜시버 온도, 레이저 편향 전류, 전송된 광 전력과 같은 장치 작동 매개 변수에 실시간으로 액세스 할 수 있습니다.수신된 광전력 및 트랜시버 공급 전압.
특징
적용
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 공급 전압 | Vcc | -0.5 | 3.8 | V |
| 저장 온도 | Tst | -40 | 85 | oC |
| 상대 습도 | Rh | 0 | 85 | % |
운영 조건
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 공급 전압 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 공급 전류 | Icc | 360 | 450 | mA | |
| 작동 케이스 온도 | Tca | -5 | - | 70 | oC |
| 모듈 전력 분산 | Pm | - | 1.2 | 1.5 | W |
참고:
[1] 공급 전류는 VCCTX와 VCCRX 사이에 공유됩니다.
[2] 급류는 평형 상태 전류 요구 이상의 전류 수준으로 정의됩니다.
송신기 사양 ∙ 전기
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 데이터 비율 | Mra | - | 10.3 | 11.3 | Gbit/s |
| 입력 디퍼셜 임페던스 | 림 | - | 100 | - | 오 |
| 차분 데이터 입력 | VtxDIFF | 120 | - | 850 | mV |
| 송신 전압을 비활성화 | 성병 | 2.0 | - | Vcc3+03 | V |
| 송신 전압 | Ven | 0 | - | +0.8 | V |
| 전송 비활성화 확인 시간 | Vn | - | - | 100 | 우리 |
수신기 사양 광학
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 입력 작동 파장 | λ | 1260 | - | 1620 | nm |
| 평균 수신 전력 | - | - | - 1개0 | dBm | |
| OMA에서 수신기의 민감도 | - | - | -14.1 | dBm | |
|
OMA에서 스트레스 수신기 민감성 [1]
|
- 11번3 | dBm | |||
| 최대 입력 전력 | RX 과부하 | - | - | -1 | dBm |
| 반사성 | Rrx | - | - | -27 | dB |
| 신호 손실 확인 | -25 | - | - | dBm | |
| 손해배상액 | - | - | -16 | dBm | |
| LOS 히스테레스 | 0.5 | - | - | dB |
참고:
[1] BER = 10의 적합성 테스트 신호로 측정¥12표의 스트레스 민감도 값은 CDR 회로의 효과를 포함하는 시스템 수준의 BER 측정에 해당합니다. 최소 0.부품 수준 측정이 이루어지면 4 dB 추가 차원을 할당해야 합니다.
CDR 회로의 효과 없이
차원
FAQ
Q: OEM 서비스를 제공합니까?
A: 예, 우리는 제품 또는 상자에 로고 또는 라벨을 인쇄 할 수 있습니다.
Q: 당신은 무료 샘플을 제공 할 수 있습니까?
A: 낮은 가치 샘플의 일부는 당신을 위해 무료 될 수 있습니다, 하지만 당신은 운송 비용에 대한 지불해야합니다.
Q: 어떻게 품질을 보장 할 수 있습니까?
A: 우리의 완벽한 품질 관리 시스템을 기반으로, 우리의 모든 제품은 100% 배송 전에 테스트되었습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로, 샘플: 3 ~ 5 일. 공식 주문: 7-10 일.
질문: 지불 조건은?
A: 우리는 T / T, 웨스턴 유니온, 페이팔, L / C를 받아 들입니다.
표본: 100% 지불. 공식 주문: 30% ~ 100% 보증금, 배송 전에 잔액 지불.
|
|
