| Brand Name: | Gezhi or OEM |
| 모델 번호: | 48 CH-AAWG DWDM |
| 모크: | 1개 |
| 가격: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7일 |
제품 설명

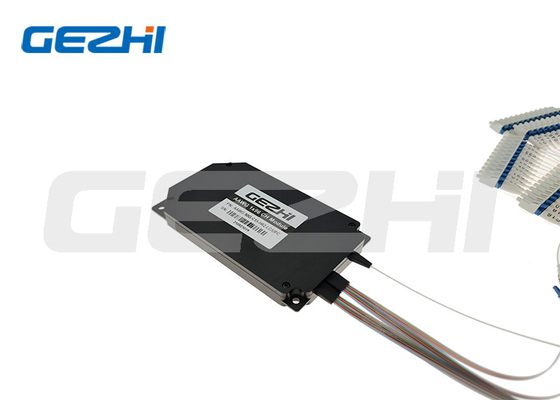

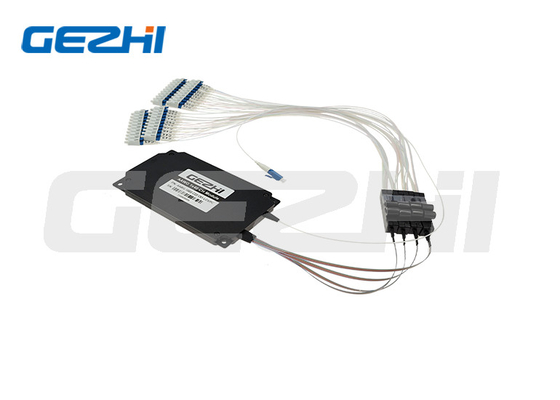

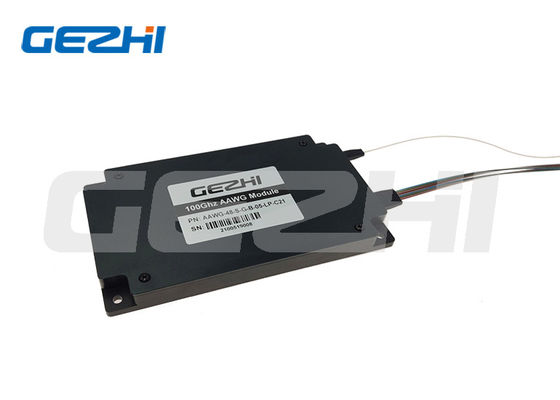

DWDM 네트워크용 48CH 100g DWDM 아테르믹 AWG 모듈
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. 50GHz 또는 100GHz 채널 간격 ITU 그리드 DWDM 파장에서 1526nm에서 1565nm까지 작동합니다. AAWG DWDM는 필터형 DWDM Mux DeMux를 대체 할 수 있습니다..
특징
낮은 삽입 손실 및 낮은 PDL
높은 고립성
컴팩트 디자인으로 96개의 채널까지 사용할 수 있습니다.
높은 신뢰성 및 높은 안정성
텔코르디아 GR-1209-CORE 및 GR-1221-CORE를 준수합니다.
RoHS 준수
기술 지수
| 매개 변수 | 단위 | AAWG 모듈 | ||||||||||
| 채널 | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| 채널 간격 | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| 칩 타입 | -- | 가우스형 | 플래트 톱 타입 | |||||||||
| 1dB 채널 대역폭 | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB 채널 대역폭 | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| 삽입 손실 | dB | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| 인접한 교차 음성 | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| 비접근 크로스 스톡 | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| 전체 교차 음성 | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| 수익 손실 | dB | >40 | ||||||||||
| 리플 | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| 염색분산 | PS/nm | ±20 | ||||||||||
| 작동 온도 | °C | -5~+65 | ||||||||||
| 저장 온도 | °C | -40~+85 | ||||||||||
칩 종류아테르믹 AWG 모듈
가우스형
낮은 삽입 손실, 높은 고립
플래트 톱 타입
넓은 작업 대역, 높은 신호 안정성
주문 정보 AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX 사용자 정의 파장
| AAWG | 채널 | 구성 | AWG 타입 | 패키지 | COM 섬유 길이 |
리본/방아웃 섬유 길이 |
커넥터 |
|
050G 100g 200g |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=특정 |
S=일반 섬유 D=이중 섬유
|
F=평면 G=가우스 |
B=금속 상자 R=191U 랙마운트 S=특정 |
05=0.5m 10=1.0m S=특정 |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=무함께 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=특정 |
Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?
|
|
