| Brand Name: | Gezhi or OEM |
| 모델 번호: | GZ-1550nm FWDM 장치 |
| 모크: | 1개 |
| 가격: | USD >= 1 pieces $7 |
| Delivery Time: | 7일 |
| Payment Terms: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
제품 설명

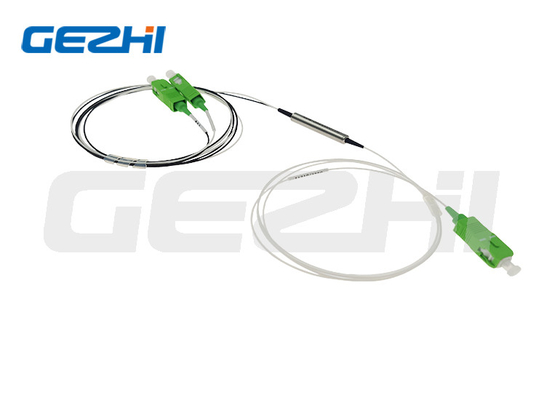

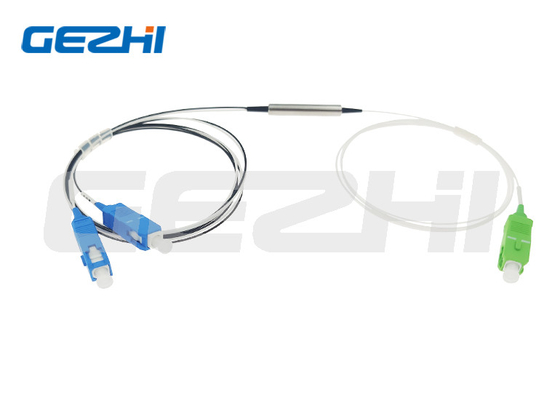

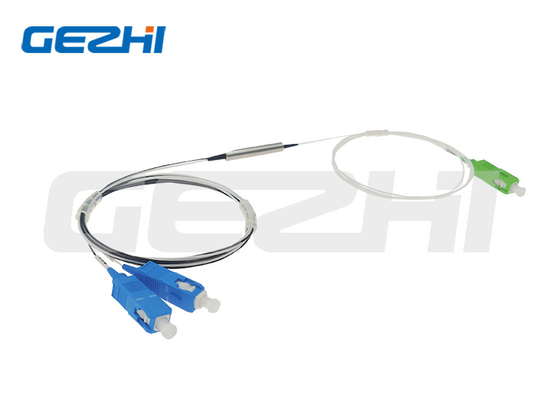

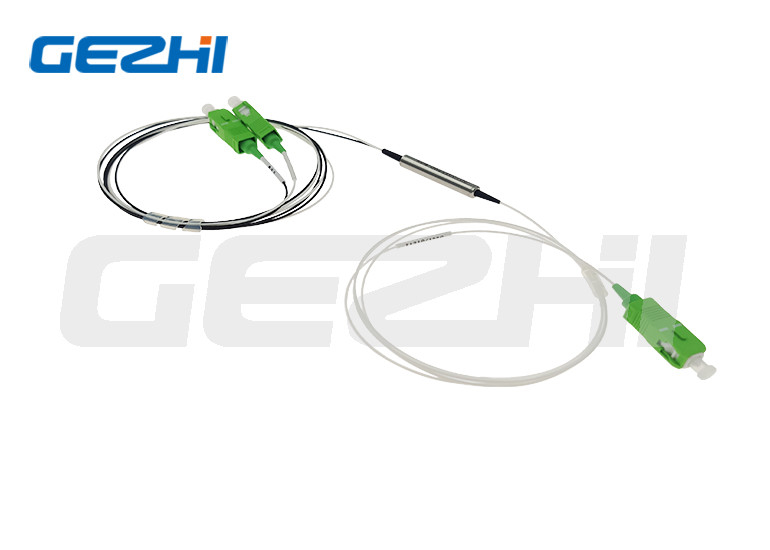

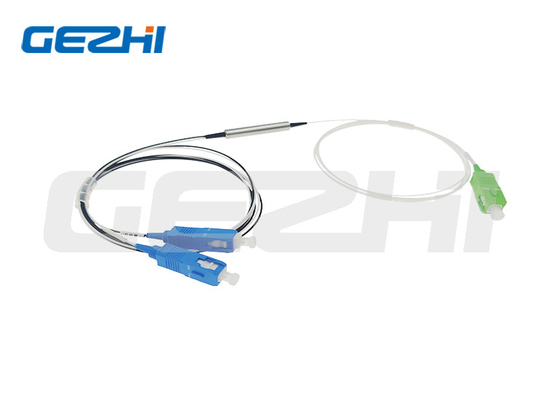

1x2 FWDM 장치 T1550R1310/1490nm 연결 장치가 없는 강철 튜브 1미터
FTTX 필터 WDM 모듈은 EDFA, 라만 증폭기, WDM 네트워크 및 광섬유 기구에서 광범위하게 사용되며 얇은 필름 필터 (TFF) 기술을 기반으로합니다.이 장치는 넓은 파장 범위에서 다른 파장의 빛을 결합하거나 분리합니다.그것은 광망 업그레이드 및 확장, 또는 새로운 포괄적 인 사업을 도입 등에 널리 사용되는 양방향 통신을 달성하기 위해 단일 섬유의 용량을 확장 할 수 있습니다.
게지 포토닉스는 필터 기반의 파장분열 멀티플렉싱 (WDM) 필터 장치를 제공합니다.GEPON 시스템 자체는 1310/1490에서 작동그래서 CATV 신호는 1550nm를 사용하여 동일한 섬유로 전달됩니다. 그리고 FWDM는 이 모든 것이 "혼동"되는 곳입니다.
사양
| 종류 | FWDM | |
| 작동 파장 T: 전송 파장 R: 반사 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| 변속기 삽입 손실 | dB | ≤0.80 |
| 반사 삽입 손실 | dB | ≤0.60 |
| 전송 채널 격리 | dB | ≥ 30 |
| 반사 채널 격리 | dB | ≥17 |
| PDL | dB | ≤0.1 |
| 파장 열 안정성 | nm/°C | ≤0.003 |
| 삽입 손실 열 안정성 | dB/°C | ≤0.005 |
| 지침 | dB | ≥55 |
| 수익 손실 | dB | ≥45 |
| 작동 온도 | °C | -20~+70 |
| 저장 온도 | °C | -40~+85 |
참고: 1. 사용자 정의가 가능합니다.
2연결 장치 없이 가열하고 연결 장치 당 추가 0.2dB 손실을 추가합니다.
항목 세부 정보
전달 채널: 1550nm
반사 채널: 1310nm 및 1490nm
높은 고립, 신뢰성 및 채널 고립
낮은 삽입 손실 및 우수한 환경 신뢰성
RoHS 준수
패키지 종류
250um 맨 섬유를 위한 유리 튜브 패키지
스틸 튜브 패키지 250um 맨 섬유와 900um 섬유
900um, 2.0mm 및 3.0mm 섬유용 ABS 박스
참고: 250um 맨 섬유는 커넥터로 장착 할 수 없습니다.
기계적 도면
그림 A는 T13/R15, T14/R1315, T1415/R13 FTTX 필터 WDM
그림 B는 T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX 필터 WDM
|
|
