| Brand Name: | GEZHI or OEM |
| 모델 번호: | CWDM08MA00905LP |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

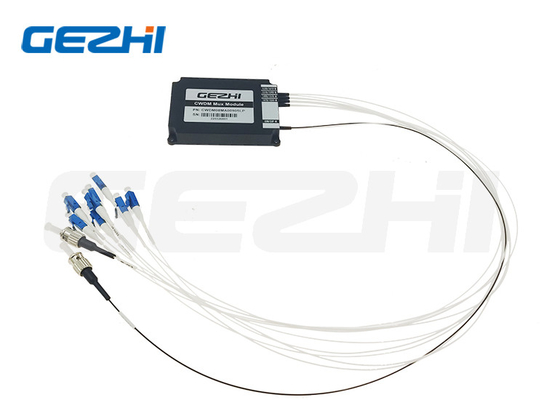

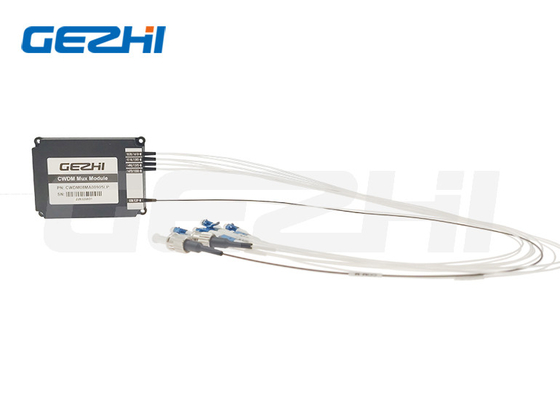

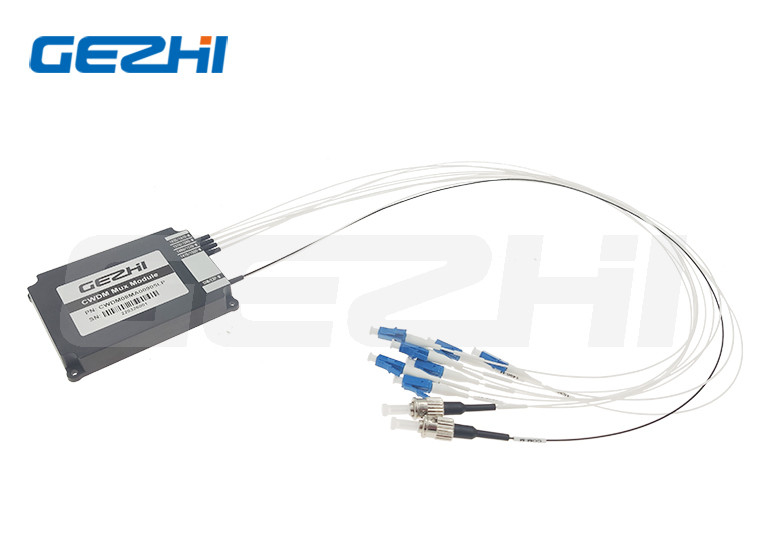

거친 WDM 8 채널 CWDM Mux 모듈 파장 분할 멀티플렉서
설명
거친 파장 분할 멀티플렉서 (CWDM Mux / Demux) 는 얇은 필름 코팅 기술과 비 플럭스 금속 결합 마이크로 광학 패키지의 독자적인 디자인을 사용합니다. 그것은 낮은 삽입 손실을 제공합니다.높은 채널 격리, 넓은 패스 대역, 낮은 온도 감도, 그리고 에록시 자유 광 경로.
특징
* 고도의 고립성
* 낮은 삽입 손실
* 낮은 편광 민감성
* 넓은 광대역
* 우수한 안정성 및 신뢰성
* 광선 경로에서 에포시 자유
신청서
* 지하철 / 액세스 네트워크에 대한 WDM 시스템
* 통신
* 광학 추가/하락 멀티플렉스
* 네트워크 모니터링
패키지 크기
사양
| 매개 변수 | 4 채널 | 8 채널 | 16 채널 | ||||
| Mux | 디맥스 | Mux | 디맥스 | Mux | 디맥스 | ||
| 채널 파장 (nm) | 1270~1610 또는 1271~1611 | ||||||
| 채널 간격 (nm) | 20 | ||||||
| 채널 패스밴드 (@-0.5dB 대역폭 (nm) | ≥13 | ||||||
| 삽입 손실 (dB) | ≤1.5 | ≤ 25 | 낮은≤3.5, 표준≤4.5 | ||||
| 격리 (dB) | 인접한 | ≥ 30 | |||||
| 인접하지 않는 곳 | ≥40 | ||||||
| 삽입 손실 온도 민감도 (dB) | ≤0.5 | ||||||
| 파장 온도 변화 (nm/°C) | ≤0.002 | ||||||
| 양극화 의존적 손실 (dB) | ≤0.2 | ||||||
| 극화 모드 분산 (ps) | ≤0.1 | ||||||
| 지시성 (dB) | ≥50 | ||||||
| 반환 손실 (dB) | ≥45 | ||||||
| 최대 처리 전력 (mW) | 300 | ||||||
| 작동 온도 (°C) | -10에서 +70 | ||||||
| 저장 온도 (°C) | -40에서 +85 | ||||||
| 패키지 크기 (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19" 1U 랙 마운트 | |||||||
* 위의 사양은 커넥터 없이
** 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보
| CWDM | 채널 수 | 구성 | 모듈 유형 | 케이블 종류 | 섬유 길이 | 커넥터 |
| CWDM | 01=1 채널 02=2 채널 03=3 채널 04=4 채널 ... 16=16 채널 17=17 채널 18=18 채널 |
M=Mux D=Demux A=Mux+Demux |
A0=ABS 상자 80x60x12mm A1=ABS 상자 100x80x10mm |
09=900um 느슨 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=특정 |
00=무함께 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=특정 |
|
|
