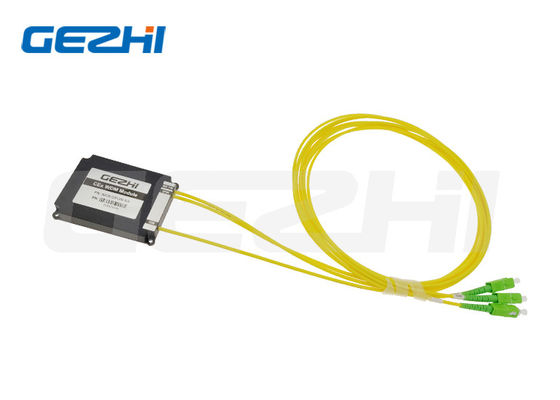

NGS-PON GPON 네트워크용 저삽입 손실 및 고채널 절연 RoHS 준수 CEx WDM 모듈

Name: NGS-PON GPON 네트워크용 저삽입 손실 및 고채널 절연 RoHS 준수 CEx WDM 모듈
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

브랜드 이름:	GEZHI or OEM
모델 번호:	NGS/GPON-SA
모크:	1PC
가격:	US$17-US$49
지불 조건:	T/T, 서부 동맹

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE RoHS,ISO9001

제품명:

CEx WDM 모듈

PN:

NGS/GPON-SA

커넥터:

SC/APC

섬유 종류:

코닝 울트라 파이버(G657.A1)

포장 세부 사항:

용지함

공급 능력:

5000PCS / 월

강조하다:

NGS-PON GPON CEx WDM1r 모듈

광통신망 CEx WDM1r 모듈

RoHS를 준수하는 CEx WDM1r 모듈

제품 설명

RoHS 준수 CEx WDM1r 모듈 (NGS-PON GPON 광 네트워크용)

공존 요소(CEx) xWDM/xPON 멀티플렉서는 현재 G-PON FTTH 서비스와 차세대 XGS-PON 및 NG-PON2 기술을 결합하도록 설계된 단일 WDM 장치입니다. 이 다목적 솔루션은 RF, Point to Point(PtP) 및 OTDR 모니터링을 포함한 추가 프로비저닝 파장을 지원하며 ITU-T G.984.5 표준을 완벽하게 준수합니다.

고품질 부품은 전체 스펙트럼 범위에 걸쳐 탁월한 작동 안정성과 완벽한 열 성능을 보장합니다. 당사의 유연한 CEx 제품 플랫폼은 특정 요구 사항과 비용 효율성 요구에 맞는 맞춤형 PON 배포를 가능하게 합니다.

주요 특징

낮은 삽입 손실
높은 채널 격리
RoHS 준수
맞춤형 기능 제공

응용 분야

WDM 시스템
PON 시스템
FTTH 액세스 네트워크
광 통신 네트워크

공존 요소 파장 사양

프로토콜/서비스	파장 범위
G-PON 대역	1290~1330, 1480~1500nm
XGS-PON 대역	1260~1280, 1575~1580nm
NG-PON2 대역	1524~1544, 1596~1625nm
RF 비디오 대역	1540~1565nm
PtP WDM-PON 대역	1610~1625nm
OTDR 모니터 대역	1640~1660nm

CEx 멀티플렉서 기술 사양

CEx 모델	프로토콜/서비스	스펙트럼 범위	최대 삽입 손실	격리
CEx01	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 & 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
CEx05	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RF 비디오	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RF 비디오	1540-1565nm	1.7dB	≥30dB
	OTDR 모니터	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	RF 비디오	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	OTDR 모니터	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	RF 비디오	1540-1565nm	2.3dB	≥30dB

맞춤형 사양을 사용할 수 있습니다. 위 사양에는 커넥터 손실이 포함되지 않습니다.

추가 기술 매개변수

매개변수	단위	값
PDL	dB	≤0.2
직진도	dB	≥50
반사 손실	dB	≥50
작동 온도	℃	-10~+70
보관 온도	℃	-40~+85
광 출력	mW	300
광섬유 유형	/	Corning Ultra Fiber (G657.A1)

주문 정보

모델	구성	패키지 유형	케이블 유형	광섬유 길이	커넥터
CEx01-CEx08, S=지정	1=1유닛 콤보, 2=2유닛 콤보, 3=3유닛 콤보, 4=4유닛 콤보, S=지정	A0=ABS 박스 80x60x12mm, A1=ABS 박스 100x80x10mm, A2=ABS 박스 120x80x18mm, A3=ABS 박스 140x115x15mm, L1=LGX 12929130mm, L2=LGX 2슬롯 랙 삽입, L4=LGX 4슬롯 랙 삽입, R1=19" 1 U 랙, R2=2슬롯 19"1U 랙, R4=4슬롯 19"1U 랙, X=맞춤형	00=없음, 09=900um 루즈 튜브, 20=2.0mm, 30=3.0mm	00=없음, 05=0.5m, 10=1.0m, 15=1.5m, S=지정	00=없음, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=지정

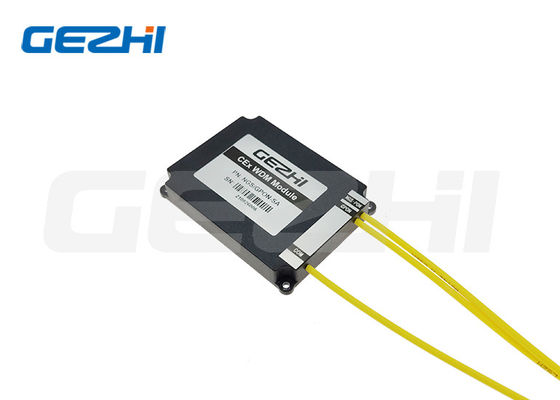

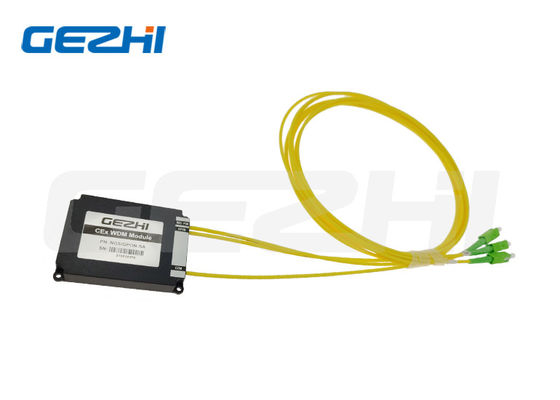

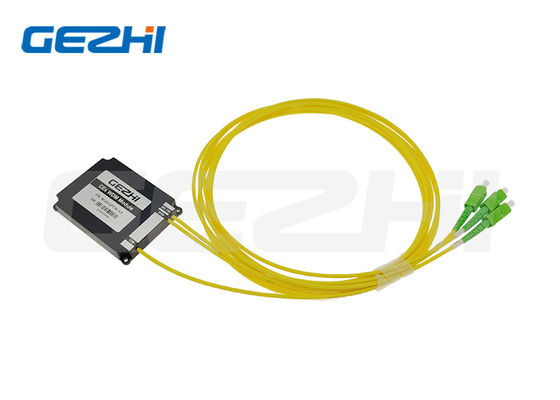

CEx 멀티플렉서 모듈 ABS 박스 패키지

CEx 멀티플렉서 모듈 랙마운트 패키지
