| Brand Name: | GEZHI or OEM |
| 모델 번호: | NGS/GPON-SA |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |
RoHS 컴플라이언스 CEx WDM1r 모듈, 광 통신 네트워크용 NGS-PON GPON
제품 설명
xWDM/xPON 멀티플렉서의 공존 요소 (CEx) 는 현재 G-PON FTTH 서비스를 XGS-PON 및 차세대 NG-PON2 기술과 결합하는 단일 WDM 장치입니다.공존 요소와 추가 조달 파장에는 RF가 포함됩니다., 포인트에서 포인트 (PtP) 및 OTDR 모니터링. ITU-T G에 적합합니다.984.5.
고품질의 구성 요소는 전체 스펙트럼 범위에서 xWDM/xPON 멀티플렉서의 매우 높은 운영 안정성과 완벽한 열 안정성을 보장합니다. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requested프리미엄 광학 부품과 고품질의 연결은 뛰어난 성능과 최소 손실, 그리고 강력한 네트워크 신뢰성을 보장합니다.
|
특징 낮은 삽입 손실 높은 채널 격리 RoHS 준수 사용자 정의 기능과 함께 사용할 수 있습니다 |
응용 프로그램 WDM 시스템 PON 시스템 FTTH 접속 네트워크 광통신망 |
공존 요소 (CEx) 멀티플렉서 파장
| 프로토콜/서비스 | 파장 |
| G-PON 대역 | 1290~1330, 1480~1500nm |
| XGS-PON 대역 | 1260~1280, 1575~1580nm |
| NG-PON2 대역 | 1524~1544, 1596~1625 |
| RF 비디오 밴드 | 1540~1565nm |
| PtP WDM-PON 대역 | 1610~1625nm |
| OTDR 모니터 밴드 | 1640~1660nm |
사양
| CEx 멀티플렉서 | 프로토콜/서비스 | 스펙트럼 범위 | 최대 삽입 손실 | 격리 |
| CEx01 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| NGA | 1260-1280 & 1572-1650nm | 10.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| RF 비디오 | 1540~1565nm | 10.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| RF 비디오 | 1540~1565nm | 10.7dB | ≥30dB | |
| OTDR 모니터 | 1640~1660nm | 10.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10.4dB | ≥25dB | |
| RF 비디오 | 1540~1565nm | 20.0dB | ≥30dB | |
| PtP WDM-PON | 1610~1625nm | 10.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 & 1480-1500nm | 00.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10.4dB | ≥25dB | |
| OTDR 모니터 | 1640~1660nm | 10.7dB | ≥30dB | |
| PtP WDM-PON | 1610~1625nm | 20.0dB | ≥30dB | |
| RF 비디오 | 1540~1565nm | 20.3dB | ≥30dB |
참고: 맞춤형 사양이 제공됩니다.
위의 사양은 연결 장치 손실을 포함하지 않습니다.
다른 사양
| 매개 변수 | 단위 | 가치 |
| PDL | dB | ≤0.2 |
| 지침 | dB | ≥50 |
| 수익 손실 | dB | ≥50 |
| 작동 온도 | °C | -10~+70 |
| 저장 온도 | °C | -40~+85 |
| 광전력 | mW | 300 |
| 섬유 종류 | / | 코닝 울트라 파이버 (G657.A1) |
주문 정보
| 모델 | 구성 | 패키지 종류 | 케이블 종류 | 섬유 길이 | 커넥터 |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=특정 |
1=1단위 조합 2=2단위 조합 3=3단위 조합 4=4단위 조합 S=특정 |
A0=ABS 상자 80x60x12mm A1=ABS 상자 100x80x10mm A2=ABS 상자 120x80x18mm A3=ABS 상자 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2 슬롯 랙에 삽입 L4=LGX 4 슬롯 랙에 삽입 R1=19" 1 U 랙 R2=2 슬롯 19′′1U 랙 R4=4 슬롯 19′′1U 랙 X=개인 맞춤
|
00=무함께 09=900um 느슨 튜브 |
00=무함께 05=0.5m 10=1.0m |
00=무함께 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=특정 |

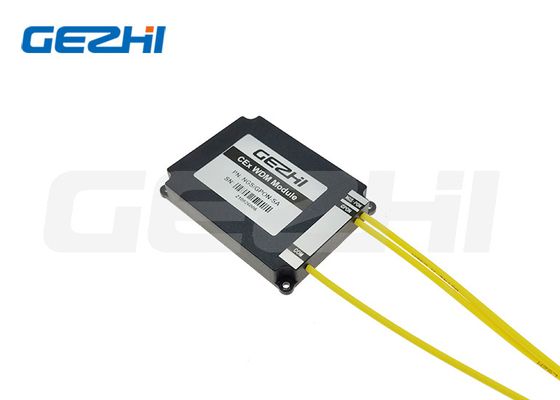

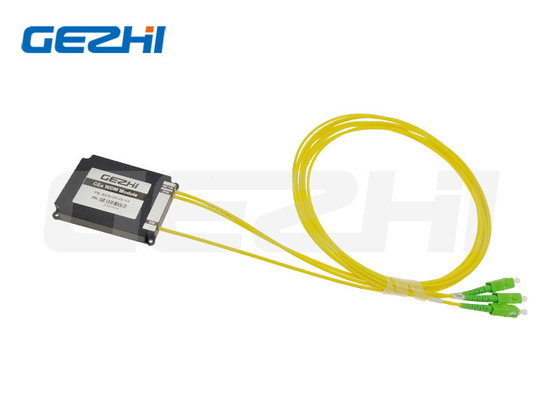

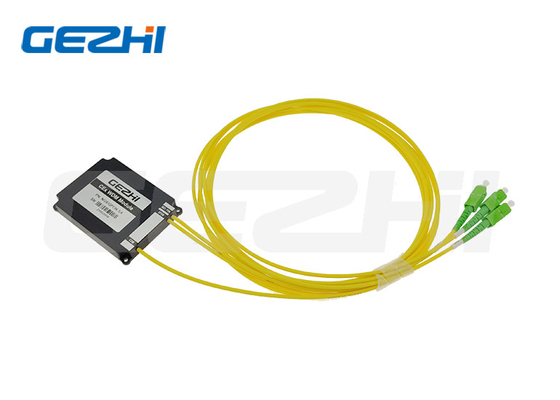

CEx 멀티플렉서 모듈 ABS 박스 패키지
CEx 멀티플렉서 모듈 랙마운트 패키지
|
|
