| Brand Name: | GEZHI or OEM |
| 모델 번호: | CCWDM-18CH |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

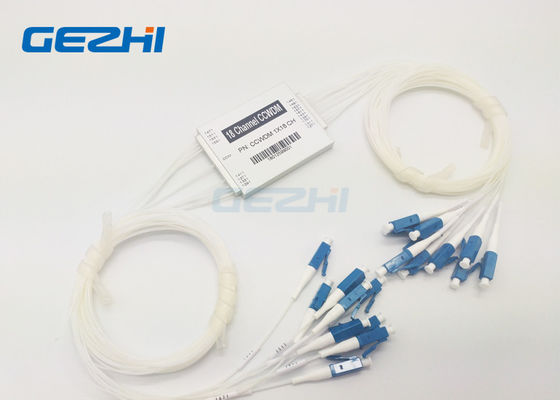

18의 수로는 CWDM MUX/DEMUX 단위를 압축합니다
추가 섬유 설치 없는 당신의 광섬유 네트워크에 수용량 추가를 위한 GEZHI 방법에서 CCWDM 단위 (조밀한 CWDM). 그것은 기업에서 작은 포장의 한에 있는 유산 파이버 플랜트에서 증가시킨 대역폭 그리고 증가시킨 수익을 제공합니다. CCWDM 단위는 마이크로 눈 포장을 접착시키는 박막 여과기 기술과 금속에 근거를 둡니다. 그것은 20nm 채널 간격 ITU 격자 CWDM 파장에 작동합니다
1270nm에에서 1610nm 1271nm 1611nm에.
특징 | 신청 |
|
|
명세
| 모수 | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| 작동 파장 (nm) | 1260~1620 | |||||
| 채널 파장 (nm) | 1270,1290,…, 1590,1610, 1271,1291,…, 1591,1611 | |||||
| 채널 간격 (nm) | 20 | |||||
| 채널 패스밴드 (nm) | CWL+/-6.5nm | |||||
| 삽입 손실 (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| 채널 잔물결 (dB) | ≤0.4 | |||||
| 고립 (dB) | 인접한 | >30 | ||||
| 비 인접한 | >40 | |||||
| 분극 형태 분산 (PS) | ≤0.2 | |||||
| 분극 종 손실 | ≤0.2 | |||||
| 지향성 (dB) | >45 | |||||
| 복귀 손실 (dB) | >45 | |||||
| 최대 힘 취급 (MW) | 500 | |||||
| 작용 온도 (℃) | -5~+70 | |||||
| 저장 온도 (℃) | -40~85 | |||||
| 섬유 유형 | G657A1 | |||||
| 연결관 | TBD | |||||
| 포장 차원 (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
주문 정보
| 윤곽 | 채널 아니. | 떠꺼머리 유형 | 섬유 길이 | 쇠미 (mm) | 연결관 |
| CC=CCWDM | 10=10 채널 | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=None |
유일한 자유롭 공간 기술
18 수로 조밀한 CWDM Mux/DEMUX 단위는 자유 공간에서 무선으로 자료를 전달하는 가벼운 전파를 사용하는 자유롭 공간 기술을 채택합니다. 장치 안쪽에, 인접한 신호 채널은 섬유 대신에 평행한 광속에 의해 폭포가 되어 떨어집니다. 이것은 포장 상자를 위한 많은 공간을 절약하고, 유일한 솜씨는 또한 낮은 삽입 손실을 가진 CCWDM Mux Demux를 돕습니다.

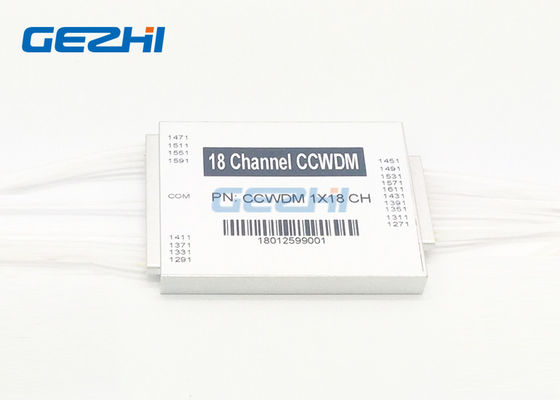

18의 수로는 CWDM MUX/DEMUX 단위를 압축합니다
기계화
타입-1
타입-2
포장
|
|
