| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | CCWDM-1x7 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

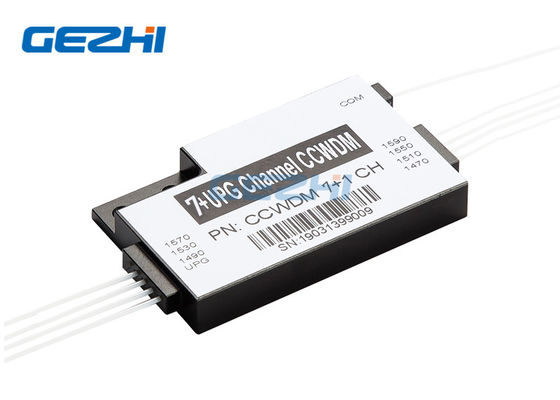

1x7 CH 소형 CWDM 단위 광학적인 CCWDM Mux/Demux 장치
GEZHI는, 믿을 수 있던 형성된, 관례를 고객 요구에 근거를 둔 CCWDM 제품 전문화했습니다. 우리의 1x7 CH 소형 CWDM 단위 광학적인 CCWDM Mux/Demux 장치에는 자유 공간 광학에 근거를 두고 & 더 나은 균등성이 대 여과기 (TFF) 박막 디자인 있습니다. GEZHI의 높은 고립, 낮은 삽입 손실, 7 파장 가진 1470nm, 1490nm, 1510nm,1530nm,1550nm,1570nm,1590nm와미래발달및섬유를 위한향상항구를 가진 낮은 PDL 콤팩트 CWDM 단위 수동적인 CCWDM 제안 고품질 모수는늘입니다.
1x7 CH 소형 CWDM 단위 광학적인 CCWDM Mux/Demux 장치는 원거리 통신, PON 네트워크, 기업 네트워크, 유선 텔레비전 및 다른 분야에서 사용됩니다 CWDM 제품을 대체할 수 있습니다. 더 낮은 삽입 손실은 사용될 때 CCWDM 단위에는 더 낮은 신호 묽게함이 있, 그로 인하여 신호 전송기의 소요 전력을 감소시키.
|
특징 |
신청 |
|
|
명세
| 모수 | 7 Ch | 7+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| 작동 파장 (nm) | 1260~1620 | ||||||
| 채널 파장 (nm) | 1270,1290,…, 1590,1610, 1271,1291,…, 1591,1611 | ||||||
| UPG 항구 파장 범위 (nm) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| 채널 간격 (nm) | 20 | ||||||
| 채널 패스밴드 (nm) | CWL+/-6.5nm | ||||||
| 삽입 손실 (dB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| 채널 잔물결 (dB) | ≤0.3 | ||||||
| 고립 (dB) | 인접한 | >30 | |||||
| Non-adjacen | >40 | ||||||
| UPG 고립 (dB) | NA | >15 | NA | >15 | >15 | ||
| 분극 형태 분산 (PS) | ≤0.2 | ||||||
| 분극 의존하는 손실 (dB) | ≤0.2 | ||||||
| 지향성 (dB) | >45 | ||||||
| 복귀 손실 (dB) | >45 | ||||||
| 최대 힘 취급 (MW) | 500 | ||||||
| 작용 온도 (℃) | -40~+75 | ||||||
| 저장 온도 (℃) | -40~+85 | ||||||
| 섬유 유형 | G657A1 | ||||||
| 연결관 | TBD | ||||||
| 포장 차원 (mm) | L55 x W35 x H8 또는 L46 x W28 x H6 | ||||||
유일한 자유롭 공간 기술
1x7 CH 소형 CWDM 단위 광학적인 CCWDM Mux/Demux 장치는 자유 공간에서 무선으로 자료를 전달하는 가벼운 전파를 사용하는 자유롭 공간 기술을 채택합니다. 장치 안쪽에, 인접한 신호 채널은 섬유 대신에 평행한 광속에 의해 폭포가 되어 떨어집니다. 이것은 포장 상자를 위한 많은 공간을 절약하고, 유일한 솜씨는 또한 낮은 삽입 손실을 가진 CCWDM Mux Demux를 돕습니다.
1x7 CH 소형 CWDM 단위 광학적인 CCWDM Mux/Demux 장치
주문 정보
| 윤곽 | 채널 아니. | 떠꺼머리 유형 | 섬유 길이 | 쇠미 (mm) | 연결관 |
| CC=CCWDM |
70=7 채널 71=7+UPG 80=8 채널 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
기계화
타입-1
타입-2
|
|
