| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | CCWDM-1x8 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

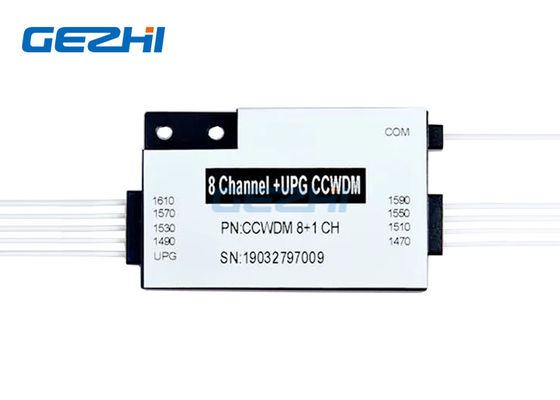

8 수로 CCWDM 소형 단위 자유 공간 폭포가 되어 떨어지는 기술
GEZHI는, 믿을 수 있던 형성된, 관례를 고객 요구에 근거를 둔 CCWDM 제품 전문화했습니다. 우리의 낮은 삽입 손실 콤팩트 CCWDM (CCWDM) 단위에는 자유 공간 광학에 근거를 두고 & 더 나은 균등성이 대 여과기 (TFF) 박막 디자인 있습니다. GEZHI의 높은 고립, 18의 수로 해결책까지 낮은 PDF CCWDMs 제안 고품질 모수는 1310nm 향상 항구 포함하고/감시자 항구를 또한 시험하고.
그것은 원거리 통신, 기업 네트워크, PON 네트워크, 유선 텔레비전 및 다른 분야에서 사용됩니다 CWDM 제품을 대체할 수 있습니다. 더 낮은 삽입 손실은 사용될 때 CCWDM 단위에는 더 낮은 신호 묽게함이 있, 그로 인하여 신호 전송기의 소요 전력을 감소시키.
|
특징 |
신청 |
|
|
주문 정보
| 윤곽 | 채널 아니. | 떠꺼머리 유형 | 섬유 길이 | 쇠미 (mm) | 연결관 |
| CC=CCWDM |
40=4 채널 41=4+UPG 80=8 채널 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
명세
| 모수 | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| 작동 파장 (nm) | 1260~1620 | ||||||
| 채널 파장 (nm) | 1270,1290,…, 1590,1610, 1271,1291,…, 1591,1611 | ||||||
| UPG 항구 파장 범위 (nm) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| 채널 간격 (nm) | 20 | ||||||
| 채널 패스밴드 (nm) | CWL+/-6.5nm | ||||||
| 삽입 손실 (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| 채널 잔물결 (dB) | ≤0.3 | ||||||
| 고립 (dB) | 인접한 | >30 | |||||
| Non-adjacen | >40 | ||||||
| UPG 고립 (dB) | NA | >15 | NA | >15 | >15 | ||
| 분극 형태 분산 (PS) | ≤0.2 | ||||||
| 분극 의존하는 손실 (dB) | ≤0.2 | ||||||
| 지향성 (dB) | >45 | ||||||
| 복귀 손실 (dB) | >45 | ||||||
| 최대 힘 취급 (MW) | 500 | ||||||
| 작용 온도 (℃) | -40~+75 | ||||||
| 저장 온도 (℃) | -40~+85 | ||||||
| 섬유 유형 | G657A1 | ||||||
| 연결관 | TBD | ||||||
| 포장 차원 (mm) | L55 x W35 x H8 또는 L46 x W28 x H6 | ||||||
유일한 자유롭 공간 기술
8 수로 CCWDM 소형 단위는 자유 공간에서 무선으로 자료를 전달하는 가벼운 전파를 사용하는 자유롭 공간 기술을 채택합니다. 장치 안쪽에, 인접한 신호 채널은 섬유 대신에 평행한 광속에 의해 폭포가 되어 떨어집니다. 이것은 포장 상자를 위한 많은 공간을 절약하고, 유일한 솜씨는 또한 낮은 삽입 손실을 가진 CCWDM Mux Demux를 돕습니다.
8 수로 CCWDM 소형 단위 자유 공간 폭포가 되어 떨어지는 기술
기계화
타입-1
타입-2
|
|
