| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | CCWDM-1x10 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

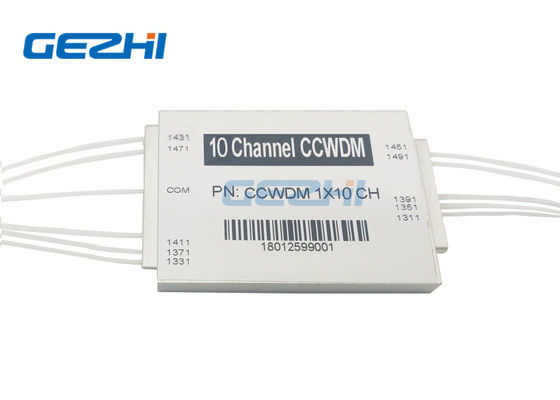

광적 수동 CCWDM 멀티플렉서 / 디 멀티플렉서 1x10 채널 모듈
제품 설명
의광적 수동 CCWDM 멀티플렉서 / 디 멀티플렉서 1x10 채널 모듈GEZHI에서 추가 광섬유를 설치하지 않고 광섬유 네트워크에 용량을 추가할 수 있습니다.그것은 산업의 가장 작은 패키지 중 하나에서 레거시 섬유 공장에서 증가 대역폭과 수익을 증가.광적 수동 CCWDM 멀티플렉서 / 디 멀티플렉서 1x10 채널 모듈얇은 필터 기술과 금속 결합 마이크로 광학 포장을 기반으로 합니다.
신청서
특징
사양
| 매개 변수 | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| 작동 파장 (nm) | 1260~1620년 | |||||
| 채널 파장 (nm) | 1270,1290...1590,1610, 또는 1271,1291...1591,1611 | |||||
| 채널 간격 (nm) | 20 | |||||
| 채널 패스밴드 (nm) | CWL+/-6.5nm | |||||
| 삽입 손실 (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤ 20 | |
| 채널 리플 (dB) | ≤0.4 | |||||
| 격리 (dB) | 인접한 | >30 | ||||
| 인접하지 않는 곳 | >40 | |||||
| 포러레이션 모드 분산 (PS) | ≤0.2 | |||||
| 양극화 의존적 인 손실 | ≤0.2 | |||||
| 지침 (dB) | >45 | |||||
| 수익 손실 (dB) | >45 | |||||
| 최대 처리 전력 (mW) | 500 | |||||
| 작동 온도 ((°C) | -5~+70 | |||||
| 저장 온도 ((°C) | -40~85 | |||||
| 섬유 종류 | G657A1 | |||||
| 커넥터 | TBD | |||||
| 패키지 크기 (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
주문 정보
| 구성 | 채널 번호 | 돼지 꼬리 종류 | 섬유 길이가 | 기울기 (mm)) | 커넥터 |
| CC=CCWDM | 10=10 채널 | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=무함께 |
기계적 도면
타입 1
타입 2
|
|
