| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x1-13/15 |
| 모크: | 1개 |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일 |
| Payment Terms: | T/T, 웨스턴 유니온 |

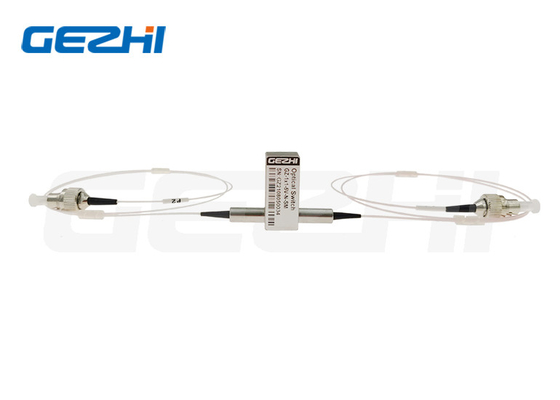

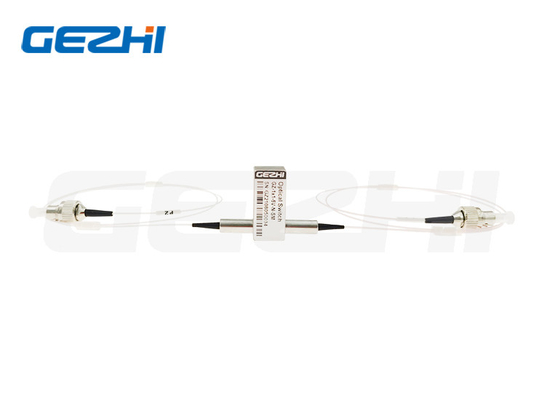

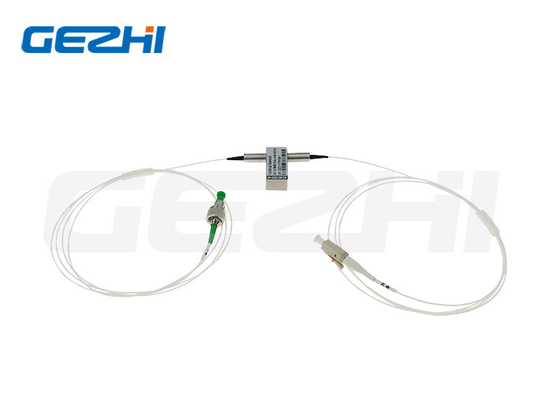

차단 된 래칭 기계 광 스위치 1310nm LC UPC APC 3V 5V 500mW

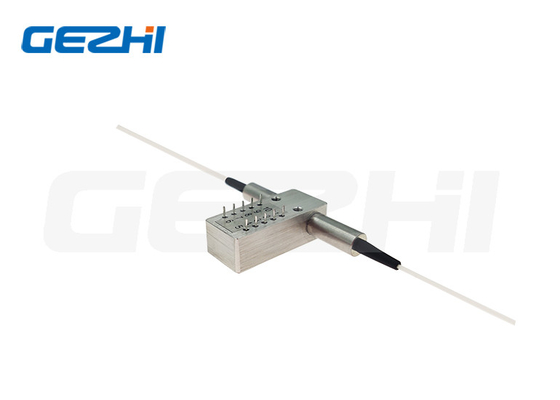

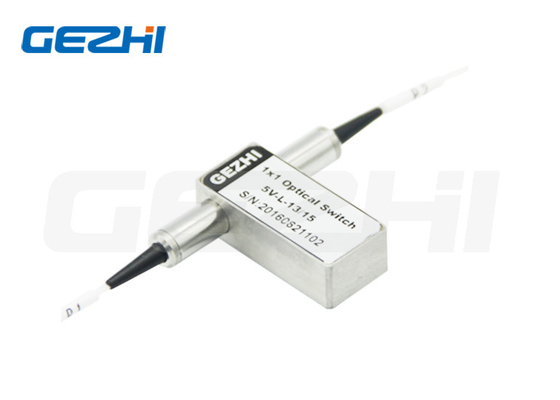

1x1 광식 스위치
게지 1x1 광-기계 양방향 광섬유 스위치는 1개의 입력 광 신호를 1개의 출력 섬유로 리디렉트함으로써 광 채널을 연결합니다.이것은 광 기계적 구성을 사용하여 전기 제어 신호를 통해 활성화됩니다.스위치에는 전기 위치 센서가 있습니다.
얇은 필름 필터 기술을 바탕으로이 제품 시리즈는 매우 단순화된 플랫폼 구성으로 높은 신뢰성과 낮은 생산 비용을 제공합니다.이 새로운 디자인은 움직이는 부품 위치 민감도를 크게 줄여 전례 없는 높은 안정성과 비교할 수 없는 낮은 비용을 제공합니다.
광학 경로
기계적 도면
특징
채널 차단
사양
| 매개 변수 | 사양 | 단위 |
| 작동 파장 | 1260~1620 (SM) | nm |
| 삽입 손실 | ≤1.0 | dB |
| 파장 의존적 손실 | ≤0.25 | dB |
| 양극화 의존적 인 손실 | ≤0.05 | dB |
| 온도 의존적 인 손실 | ≤0.20 | dB |
| 수익 손실 | SM≥50 | dB |
| 크로스 토크 | SM≥55 | dB |
| 시간 전환 | ≤ 8 | ms |
| 반복 가능성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 시간 |
| 작동 전압 | 3 또는 5 | V |
| 스위치 타입 | 잠금하지 않는/ 잠금 | |
| 작동 온도 | -20~+70 | °C |
| 저장 온도 | -40~+85 | °C |
| 광전력 | ≤ 500 | mW |
| 차원 | 270.0L × 12.5W × 8.4H | mm |
핀
| 종류 | 광학 경로 | 전기 드라이브 | 상태 센서 | ||||||
| 1x1 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 턱이 닫히지 않는 것 | CUT | -- | -- | -- | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P2 | V+ | -- | -- | GND | 오픈 | 닫아 | 닫아 | 오픈 | |
| 꽉 잡는 | CUT | -- | -- | GND | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P2 | V+ | GND | -- | -- | 오픈 | 닫아 | 닫아 | 오픈 | |
주문 정보
GZ-1×1-13/15
| 모드 | 파장 | 전압 유형 | 제어 모델 | 섬유 종류 | 섬유 직경 | 섬유 길이 | 커넥터 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=다른 것 |
3=3V 5=5V |
L=물쇠 N=부착되지 않은 |
5=50/125 6=62.5/125 9=9/125 X=다른 것 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=다른 것 |
1=1m 2=1.5m X=다른 것 |
0=무함께 X=다른 것 |
비디오
|
|
