| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-1x1 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

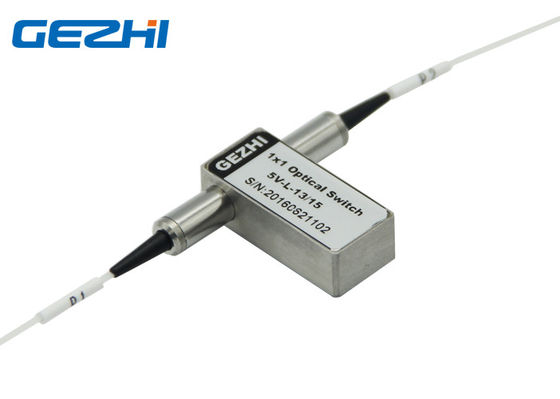

1x1 섬유 광학 스위치 온/오프 셔터는 광파이버 스위치를 걸쇠를 걸었습니다
GEZHI의 1x1 섬유 광학 스위치는 광섬유 통신 네트워크 및 측정 계기에 있는 사용을 위해 디자인됩니다. 선택적으로 광섬유 전송선에 있는 광학적인 힘을 전달하거나, 방향을 바꾸거나, 막는 1x1 온/오프 셔터에 의하여 걸쇠를 건 스위치는 2개의 항구로 이루어져 있습니다.
1x1 온/오프 셔터에 의하여 걸쇠를 건 광파이버 스위치는 2개의 국가 사이에서 선정하거나 변화하기 위하여 움직여져야 합니다. 그 결과로, 그것은 낮은 광학 스위치를 운영하기 위하여 전기 에너지를 소모합니다.
특징
짧은 엇바꾸기 시간
소형 디자인, 소형 크기
낮은 광학적인 찡그림
낮은 삽입 손실
고도로 안정된 & 믿을 수 있는
광학적인 경로에 에폭시 자유로운
단일 모드 또는 다중 상태 선택
넓은 작동 파장 범위
솔기 물개 포장
안전 장치에게 걸쇠를 걸고 및 비 걸쇠를 걸기
신청
단위와 시스템 통합
기계 사용, 테스트 및 측정
섬유 감지기
네트워크 엇바꾸기
실험실에 있는 연구 및 개발
채널 막기
도시 지역 통신망
시스템 모니터링
네트워크 보호와 회복
명세
| 모수 | GZ-FSW-1×1 | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.5 최대: 0.8 | Typ: 0.5 최대: 0.8 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0× (W) 12.0× (H) 8.2 | |
순서 정보
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

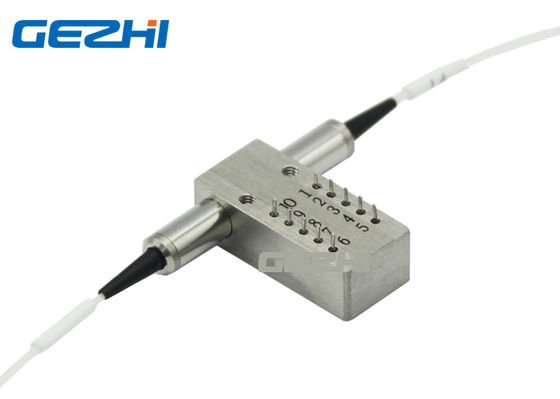

핀
| 유형 | Pin | 전기 드라이브 | 상태 감지기 | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| 걸쇠를 걸기 | P1-P2 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| 빛 마지막 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 비 걸쇠를 걸기 | P1-P2 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| 빛 마지막 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
광학적인 노선
| 상태 하나 | 상태 2 |
 |
|
차원
비디오
|
|
