| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-D2x2B |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

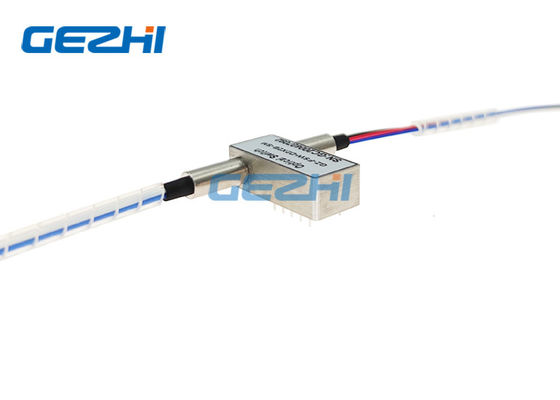

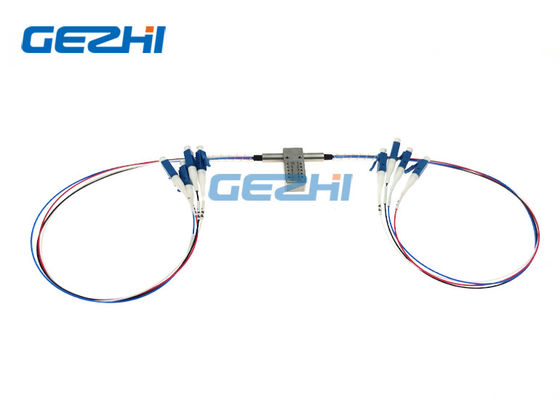

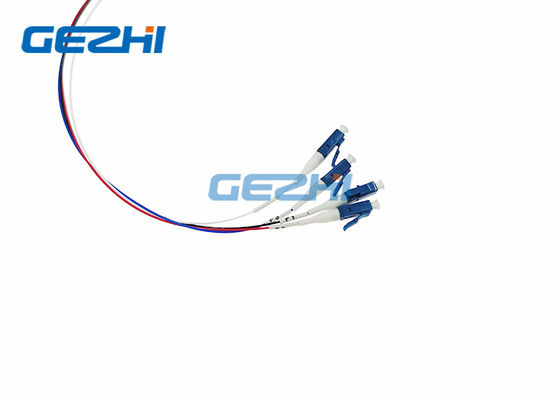

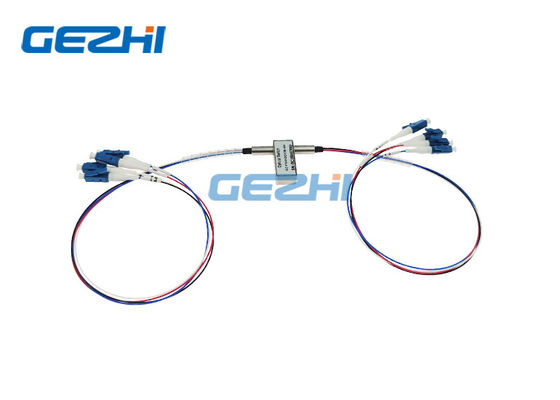

비차단 4x4 광학식 우회 스위치 듀얼 2x2 기계식 광스위치
GEZHI 포토닉스 주식회사 'Ｓ 4x4 광 스위치는 입출력 채널 사이에 교차 접속과 바이 패스 기능을 제공하도록 설계됩니다. 그것은 우수한 삽입 손실, 반복성과 넓은 작동 온도 범위를 입힙니다.
특징
저삽입 손실
우수 반복 가능성
낮은 누화
낮은 편광 의존 손실량
넓은 통과대역
애플리케이션
이중화 절체
광학 모니터링 시스템
광분기-결합 장치
광 전송망의 재구성과 회복
상술
| 모델 | 유닛 | GZ-FSW-D2x2B | |
| 오퍼레이팅웨이브렁스 | 별거 안 해 | 850±40/1300±40 | 1260~1620 |
| 사고 방식 | 별거 안 해 | 850&1300 | 1310&1550 |
| 삽입 손실 | dB | Typ :1.0 맥스 :1.5 | |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전압 | Ｖ | 3.0 또는 5.0±0.5 | |
| 작동 수명 | 타임즈 지 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 파워 핸들링 | mW | ≤500 | |
| 작동 온도 | Ｃ | - 20~+70 (공업형은 이용 가능합니다) | |
| 저장 온도 | Ｃ | -40~+85 | |
| 섬유색 |
P1,P1' :검은 P2,P2' :빨강 P3,P3' :P4,P4를' 청색화하세요 :백색 |
||
| 사이즈 | 밀리미터 | 27.0×12×8.2 | |
| 기록 : 작동 온도와 SOP 이내에 1. 2 배제하는 연결기. | |||
광학 경로
핀
| 타입 | 주 | 핀 정의 | 힘 | 컨디션 모니터링 | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 비래칭 | A | P1- P3' | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P2-P4' | ||||||||||
| 비 | P1-P1',P2-P2' | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
| P3-P3',P4-P4' | ||||||||||
| 래칭 | A | P1- P3' | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| P2-P4' | ||||||||||
| 비 | P1-P1',P2-P2' | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 | |
순서 정보
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
