| Brand Name: | GEZHI or OEM |
| 모델 번호: | CWDM16CHMA |
| 모크: | 1 PC |
| 가격: | Get Latest Price |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 페이팔, 웨스턴 유니온 |

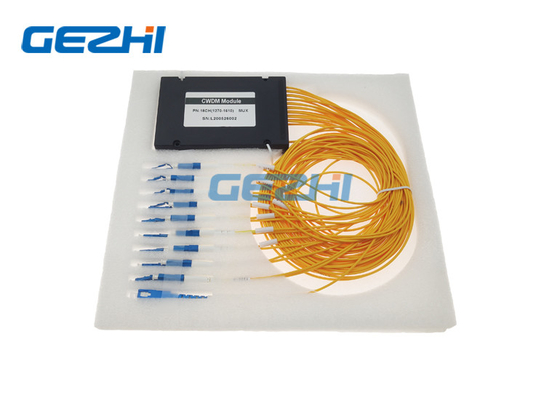

16CH 파 시분할 다중화기
GEZHI 16CH 조잡한 파장 분할 다중 송신 (CWDM) 기술은 광학 섬유 데이터 케이블링의 대역폭 용량을 증가시키는 방법으로써 개발되었습니다. CWDM은 각각 개별적 신호를 전송하기 위해 다양한 빛의 파장을 이용하여 단일 광섬유 안으로 다중 광 반송 신호를 다중송신합니다. 16CH 파 시분할 다중화기의 파장은 맞춘 선택을 위해 1260~1620nm입니다. 그것의 또한 요구조건으로서 에드 모니터 포트와 1310nm 회색 공항을 있을 수 있습니다.
|
특징 |
애플리케이션 |
|
|
16CH 파 시분할 다중화기 상술
상술
| 매개 변수 | 4개 채널 | 8개 채널 | 18개 채널 | ||||
| 먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | ||
| 채널 파장 (nm) | 1270~1610 | ||||||
| 중심 파장 정확도 (nm) | ±0.5 | ||||||
| 채널 스페이싱 (nm) | 20 | ||||||
| 채널 통과대역 (@-0.5dB 대역폭 (nm) | >13 | ||||||
| 삽입 손실 (dB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| 채널 균일성 (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| 채널 잔물결 (dB) | 0.3 | ||||||
| 차단 (dB) | 인접합니다 | 이용 불가능 | >30 | 이용 불가능 | >30 | 이용 불가능 | >30 |
| 인접하지 않습니다 | 이용 불가능 | >40 | 이용 불가능 | >40 | 이용 불가능 | >40 | |
| 이너션 손실 온도 민감도 (dB/' Ｃ) | <0> | ||||||
| (nm/' Ｃ)를 이동시키는 사고 방식 온도 | <0> | ||||||
| 편광 의존 손실량 (dB) | <0> | ||||||
| 편광 모드 분산 | <0> | ||||||
| 방향성 (dB) | >50 | ||||||
| 손실 (dB)를 반환하세요 | >45 | ||||||
| (mW)를 취급하는 최대 전력 | 300 | ||||||
| 프테라팅 온도 ('Ｃ) | -5~+75 | ||||||
| 저장 온도 ('Ｃ) | -40~85 | ||||||
| 패키지 치수 (밀리미터) | L100 Ｘ W80 Ｘ H10 또는 L140xW115xH18 | ||||||
| CWDM | 채널 스페이싱 | 채널 수 | 구성 | 1번째 채널 | 섬유형 | 화이버 길이 | 연결기 바깥쪽의 /에서 |
| C=CWDM 그리드 | 04=4 채널 08=8 채널 16=16 채널 18=18 채널 N=N 채널 |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare 섬유 2=900um 루즈 튜브 3=2mm은 전보를 칩니다 4=3mm은 전보를 칩니다 |
1=1m 2=2m S=Specify
|
0=None FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
