| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x4 CH CCWDM 모듈 |
| 모크: | 1x4 CH CCWDM 모듈을 위한 1 |
| 가격: | Get Latest Price |
| Delivery Time: | 2~7working 일 |

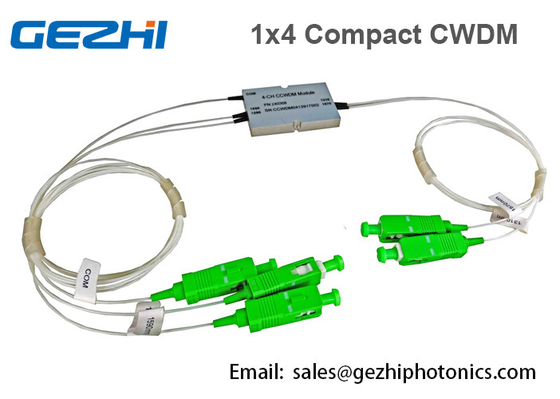

수동형 광 가입자망에서 1x4 CH 광학 CCWDM 먹스 / 역다중화기 모듈
GEZHI 포토닉스 크크위드엠에스. 1/4 전통적 CWDM 모듈의 크기보다 적은 패키지에서, 제조 비용을 줄이는 동안, 소형 조잡한 파장 분할 다중화기 또는 크크위드엠에스는 의미 심장하게 광학 성능을 개선하도록 설계되는 집적 광 모듈입니다.
우리의 크크위드엠에스 특징 높은 파장 정확도와 안정, 저삽입 손실, 고분리, 낮은 편광 의존 손실량과 에폭시 없는 광학 경로. 우리의 텔코디아 1209/1221 자격 있는 CCWDM은 GEZHI 포토닉스의 독점적 광학대 플랫폼을 토대로 하고 우리가 그것이 가장 작은 그 어떠한 비슷한 크위드엠에스의 발자국을 가지고 있다고 믿습니다. 20 nm과 넓은 대역패스 특성의 채널 스페이싱과 함께, 그것은 저비용 비냉각 레이저로 데이터콤 또는 텔레콤 네트워크 응용을 고려합니다. 이러한 CCWDM 먹스 / 역다중화기는 4 또는 8 채널에 이용할 수 있고, 16이지 채널 시스템을 위한 확장 포트를 포함합니다.
특징
애플리케이션
매개 변수 :
| 기술 | 유닛 | 민 | 전형적입니다 | 맥스. | ||
| 선택적인 채널 손실 | dB | 0.8 | 1.0 | |||
| 통과 대역폭 | 별거 안 해 | 13 | ||||
| 평탄성 | dB | 0.3 | 0.5 | |||
| 인접채널 차단 | dB | 30 | 35 | |||
| 비 인접한 채널 분리도 | dB | 40 | 45 | |||
| 방향성 | dB | 55 | ||||
| PDL | dB | 0.2 | ||||
| PMD | 추신 | 0.2 | ||||
| 맥스. 힘 | 밀리와트 | 300 | ||||
| 패스 채널 삽입 손실 | Ｐ | dB | 0.8 | 1.0 | ||
| A | 1.0 | 1.5 | ||||
| 채널 파장 | 별거 안 해 |
1471 1491 1511 1531 1551 1571 1591 1611 1260-1625 사이에 요구 또는 어떠한 4 채널에 선택될 수 있습니다 |
||||
| 작동 온도 | 'Ｃ | 0 ~+70 | ||||
| 저장 온도 | 'Ｃ | -40 ~+85 | ||||
| 패키지 | 밀리미터 | 44(L)X28(W)X6(H) | ||||
CWDM 비교 CCWDM
비록 CWDM 기술이 오랫동안 매우 인기있지 않지만, 그러나 그때까지 밀봉이 CWDM 수요였지만, 개발들이 멀티플렉서를 만들기 위해 기술을 업그레이드했다는 것은 주목할 만합니다.
오래된 증명된 연속화 CWDM 필터 기술과 달리 플레너 기술에 의해 제조된 CWDM 멀티플렉서를 진보시켰습니다.
이 기술은 복잡한 평면형 도파관의 생성을 포함하며, 그것이 박막-필름 필터와 시준기에 의해 보충됩니다. 이 기술을 이용하여 만들어지는 멀티플렉싱 장치는 CCWDM 멀티플렉서 (CompactCWDM)로 불립니다.
CWDM 멀티플렉서의 내부 구조가 그림 위에 있습니다. 왼쪽인 것 - 멀티플렉서 CWDM 필터 단, 오른쪽 - CCWDM 멀티플렉서를 기초로 하여 클래식에.
위 위의 CCWDM 멀티플렉서는 그들의 규모 - 성냥갑 보다 더 거의 큰 것으로 인해 우선 인기있지 않았습니다.
엔지니어들 인터넷 서비스 제공자들은 게다가 이것은 그러한 소형 장치를 조심합니다, 그것이 표준 플러그반에 고치기가 어렵습니다.
페이징 차원 :
순서 정보 :
| CCWDM4+1- | XXXX- | Ｘ- | Ｘ- | XX- | Ｘ- | Ｘ |
|
|
사고 방식 | 등급 | 피크테일 형 | 길이 | 연결기 | 패키지 |
|
1471 1491 1611 |
Ｐ A |
0=bare 섬유 1=900um 루즈 튜브 2=2mm은 전보를 칩니다 3=3mm은 전보를 칩니다 |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
