| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-16CH CWDM |
| 모크: | 1 |
| 가격: | Get Latest Price |
| Delivery Time: | 2~7working 일 |
| Payment Terms: | 전신환, 서쪽 Union,PayPal |
CATV 시스템인 WDM 넷트워크를 위한 수동 소자 1x16 CWDM 먹스 역다중화기.
제품 설명
GEZHI 포토닉스는 모든 종류 적용과 네트워크솔루션에게 어울리기 위해 모든 범위의 CWDM 무스-데무스와 광 분기/결합 다중화기 (OADM) 부대를 제공합니다. 대략 가장 공통 것들은 다음과 같습니다 : 기가비트와 10G 이더넷, SDH / SONET, ATM, 컴퓨터 본체와 연결하는 광케이블, 파이버 채널, 프트스와 CATV.
GEZHI의 조잡한 파장 분할 다중화기 (CWDM 먹스 / 역다중화기)은 미세광학 패키징을 계약하여 박막 코팅 기술과 비급속흐름 금속의 독점 설계를 활용합니다. 그것은 저삽입 손실, 하이 채널 차단, 광역 대역, 저온 력과 에폭시 무료 광학 경로를 제공합니다.
우리의 CWDM 먹스 역다중화기 제품은 단일 파이버에 최고 16까지 채널 또는 심지어 18 채널 다중화를 제공합니다. 그 저삽입 손실이 인 요금이 파장 분할 다중화 통신망을 필요로 했다고, 우리는 또한 선택으로서 IL을 감소시키기 위한 역다중화기 모듈을 도약 성분을 CWDM 먹스 /에 추가할 수 있습니다. 표준 CWDM 먹스 / 역다중화기 패키지 형태는 다음을 포함합니다 : ABS 박스 패키지, LGX 패키지와 19 " 1U 랙 마운트.
특징
* 저삽입 손실
* 넓은 파장 범위
* 낮은 누화
* 고안정성, 높은 신뢰도
* 광학 경로에 에폭시 없습니다
* 래칭과 비래칭
애플리케이션
* 라인 모니터링
* 파장 분할 다중화 통신망
* 원거리 통신
* 셀 방식의 응용
* 광섬유 증폭기
* 접근 네트워크
기술적인 매개 변수
| 매개 변수 | 유닛 | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| 먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | ||||
| 채널 파장 | 별거 안 해 | 1270~1610nm과 1271~1611 | |||||||||
| 중심 파장 정확도 | 별거 안 해 | ±0.5 | |||||||||
| 채널 스페이싱 | 별거 안 해 | 20 | |||||||||
| 채널 통과대역 (@-0.5dB 대역폭) | 별거 안 해 | >13 | |||||||||
| 삽입 손실 | dB | 0.8 | 1.5 | 2.5 & 1.8 2.5 & 1.8 | 5.2 & 3.5 5.2 & 3.5 | ||||||
| 채널 잔물결 | dB | 0.3 | |||||||||
| 차단 | 인접합니다 | dB | 이용 불가능 | >30 | 이용 불가능 | >30 | 이용 불가능 | >30 | 이용 불가능 | >30 | |
| 인접하지 않습니다 | dB | 이용 불가능 | >40 | 이용 불가능 | >40 | 이용 불가능 | >40 | 이용 불가능 | >40 | ||
| 이너션 손실 온도 민감도 | dB/C | <0> | |||||||||
| 사고 방식 온도 이동 | nm/C | <0> | |||||||||
| 편광 의존 손실량 | dB | <0> | |||||||||
| 편광 모드 분산 | dB | <0> | |||||||||
| 방향성 | dB | >50 | |||||||||
| 반사 특성 | dB | >45 | |||||||||
| 최대 전력 취급 | mW | 300 | |||||||||
| 프테라팅 온도 | Ｃ | -5~+75 | |||||||||
| 저장 온도 | Ｃ | -40~85 | |||||||||
| 패키지 치수 | 밀리미터 | L100xW80xH10 | L141xW115xH18 | ||||||||

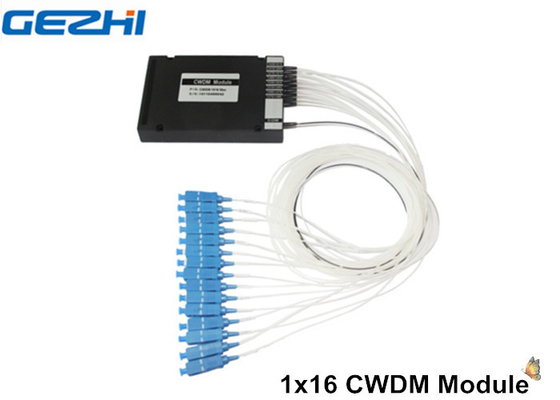

물품 사진
CWDM 먹스 역다중화기 수동 시스템
명령 정보
| CWDM | XX | Ｘ | XX | Ｘ | Ｘ | XX |
| 채널 수 |
콘파이 -guration |
1번째 채널 | 섬유형 | 화이버 길이 | 연결기 바깥쪽의 /에서 | |
|
04=4 채널 08=8 채널 16=16 채널 18=18 채널 N=N 채널 |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare 섬유 2=900um 루즈 튜브 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
