| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-16CH CWDM |
| 모크: | 1 |
| 가격: | Get Latest Price |
| Delivery Time: | 2~7working 일 |
| Payment Terms: | 전신환, 서쪽 Union,PayPal |

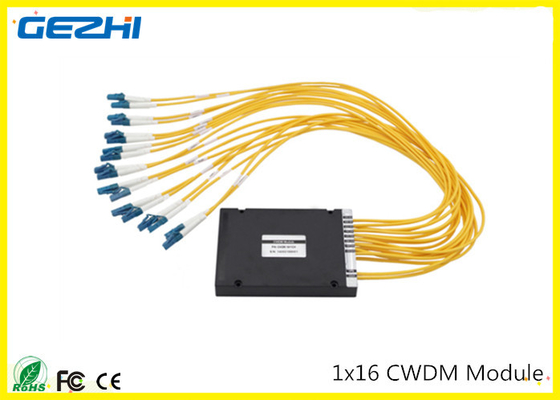

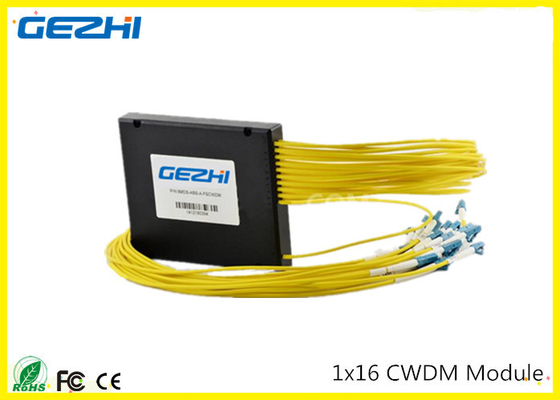

1x16CH CWDM 먹스 / 역다중화기 모듈
기술 :
기술이 파이버 스트랜드의 한 쌍을 공유하기 위해 효율적인 방법을 제공하고 다음과 같은 다양한 통신 인터페이스를 한데 모은 CWDM과 DWDM : 10G, SONET OC-192, STM-64, 광섬유 채널 1G/2G/4G, 기가비트 이더넷, OC3/OC12 또는 단지 각각 채널을 위한 다양한 빛의 파장을 이용하여, OC48과 E1/T1.
우리의 제품 범위는 한 개의 섬유 회로에 DWDM 10G 능력의 80개 채널에 달할 수 있는 완벽한 관리와 감시 기능, 섬유 위의 과잉과 전원 공급기와 전화 회사 성적 상술로 운반기 종류 전문적 솔루션 그러나 또한 CWDM을 위한 매우 감당할 수 있는 솔루션과 최소이거나 어떤 관리로, DWDM 기술을 포함합니다.
우리의 WDM 광학적이 먹스 제품은 현존 파이버 능력의 확장을 가능하게 하는 저가의 솔루션으로 탄력적이고 플라스틱 ABS 모듈 카세트, 19 " 랙 탑재 가능 박스와 표준 LGX 패키징으로 이용 가능합니다. 약간 모두 FC, ST, SC, LC, 기타 등등과 같이 연결기는 이용 가능한 것이 무엇이라 할지라도고, 우리는 또한 하나의 장치에 다른 연결기를 섞을 수 있습니다.
CWDM 먹스 역다중화기 애플리케이션 :
상술 :
| 매개 변수 | 유닛 | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| 먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | ||||
| 채널 파장 | 별거 안 해 | 1270~1610nm과 1271~1611 | |||||||||
| 중심 파장 정확도 | 별거 안 해 | ±0.5 | |||||||||
| 채널 스페이싱 | 별거 안 해 | 20 | |||||||||
| 채널 통과대역 (@-0.5dB 대역폭) | 별거 안 해 | >13 | |||||||||
| 삽입 손실 | dB | 0.8 | 1.5 | 2.5 & 1.8 2.5 & 1.8 | 5.2 & 3.5 5.2 & 3.5 | ||||||
| 채널 잔물결 | dB | 0.3 | |||||||||
| 차단 | 인접합니다 | dB | 이용 불가능 | >30 | 이용 불가능 | >30 | 이용 불가능 | >30 | 이용 불가능 | >30 | |
| 인접하지 않습니다 | dB | 이용 불가능 | >40 | 이용 불가능 | >40 | 이용 불가능 | >40 | 이용 불가능 | >40 | ||
| 이너션 손실 온도 민감도 | dB/C | <0> | |||||||||
| 사고 방식 온도 이동 | nm/C | <0> | |||||||||
| 편광 의존 손실량 | dB | <0> | |||||||||
| 편광 모드 분산 | dB | <0> | |||||||||
| 방향성 | dB | >50 | |||||||||
| 반사 특성 | dB | >45 | |||||||||
| 최대 전력 취급 | mW | 300 | |||||||||
| 프테라팅 온도 | Ｃ | -5~+75 | |||||||||
| 저장 온도 | Ｃ | -40~85 | |||||||||

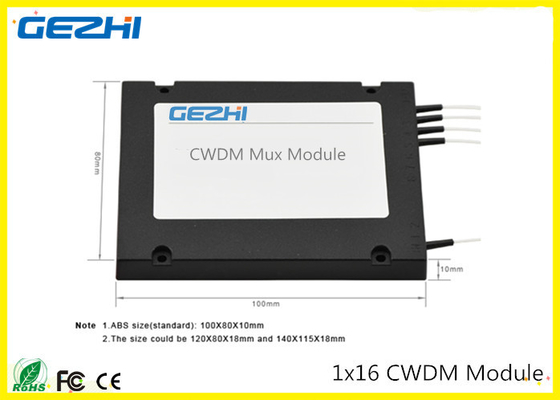

| 패키지 치수 | 밀리미터 | L100xW80xH10 | L141xW115xH18 | ||||||||
기록 :
1. 연결기 없이 상세화됩니다. 연결기마다 추가적 0.2dB 손실을 추가하세요.
2. 우리는 또한 저삽입 손실 해결책을 만들 수 있습니다. 더 많은 정보를 원하면 미안하지만, shirley@gezhiphotonics.com에 이메일을 보내세요
프런트 패널 세부 사항 :
참고로서의, 4CH 듀얼 섬유 CWDM의 사진
① 공통 포트 :
이용 가능한 UPC / APC 연결기와 SC, FC, LC, ST.
② 모니터 포트 :
모니터 포트, 당신의 선택 (5%,1%)를 위한 다른 도청 비율
이용 가능한 UPC / APC 연결기와 SC, FC, LC, ST.
③ 업그레이드 공항 :
업그레이드 공항, 당신의 선택 (<15db>
SC를 위한 다른 고립, 이용 가능한 UPC / APC 연결기와 FC, LC, ST.
④ 표준 포트 1310nm/1550nm :
1310nm 통과대역 공항 : 당신의 선택(15dB~30dB,30dB~40dB), 당신의 선택(±50nm,±6.5nm)를 위한 한편 다른 대역폭을 위한 다른 차단
1550nm 통과대역 공항 : 당신의 선택(15dB~30dB,30dB~40dB)를 위한 다른 차단, 당신의 선택(±50nm,±6.5nm)를 위한 한편 다른 대역폭
이용 가능한 UPC / APC 연결기와 SC, FC, LC, ST.
특정 파장을 위한 ⑤ 먹스 / 역다중화기 공항 :

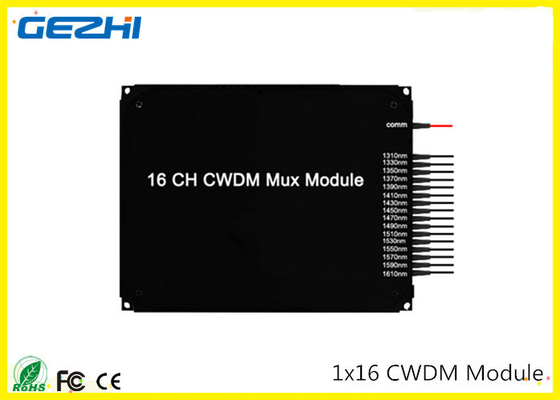

당신의 선택을 위한 각각 20nm 단계로, 1270nm 내지 1610nm으로부터 이용가능한 18개의 중심 파장이 있습니다.
이용 가능한 UPC / APC 연결기와 SC, FC, LC, ST.
정보를 주문하는 것 :
| CWDM | XX | Ｘ | XX | Ｘ | Ｘ | XX |
| 채널 수 |
콘파이 -guration |
1번째 채널 | 섬유형 | 화이버 길이 | 연결기 바깥쪽의 /에서 | |
|
04=4 채널 08=8 채널 16=16 채널 18=18 채널 N=N 채널 |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare 섬유 2=900um 루즈 튜브 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
