| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FWDM 장치 |
| 모크: | 1 |
| 가격: | Get Latest Price |
| Delivery Time: | 2~7working 일 |

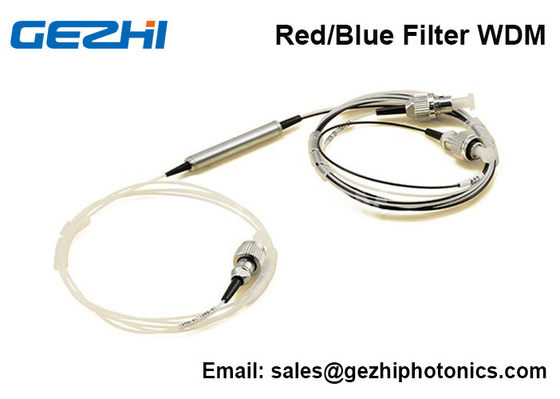

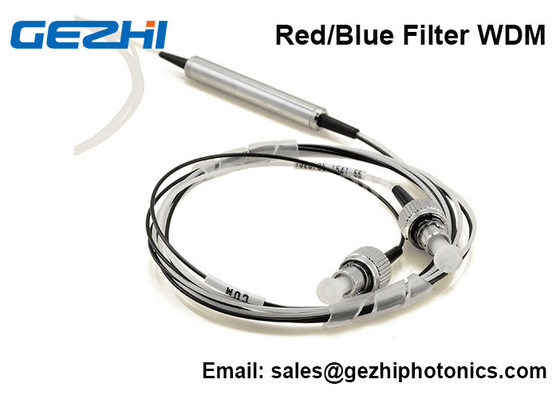

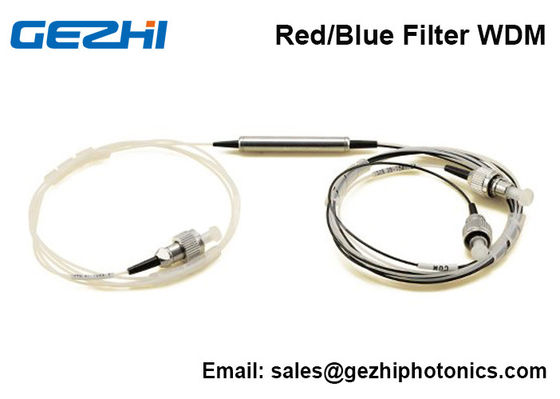

GEZHI DWDM 빨갛 / 청색 필터는 박막 필터 장치입니다. 그것은 3포트 장치입니다. 포트 한 개는 더 커먼으로 불립니다 다른 투 포트는 2개 파장 대역에게 관로를 제공합니다
2개 밴드는 빨간색 (λ>1547 nm)와 파란색 (λ 입니다<1543 nm="">
한 밴드는 반영된 다리를 통과하고 다른 밴드가 통과 다리를 통과합니다.
|
일반적으로, 그러나, 장치는 양뱡향 (즉 양방향성인) WDM으로서 사용됩니다. 한 밴드가 공통 레그에 보내지는 반면에, 다른 밴드는 공통 레그로부터 전달됩니다. (예제 다이어그램을 보세요) 빨간 / 청색 필터를 사용하는 DWDM 모듈에서, 먹스는 역다중화기에 결합될 수 있습니다.
예를 들면, 먹스가 적색 밴드에서 DWDM 채널을 결합시키는 반면에, 역다중화기는 청색 밴드에서 DWDM 채널을 분리합니다. 빨간 / 푸른 필터를 사용할 때, 하나는 빨간 송신 채널을 결합시킬 수 있고 푸른 수신이 단일 파이버 위에 채널이 생깁니다. |
양방향이 용법에서 빨간 / 푸른 WDM의 예. |
특징 애플리케이션
Ø 저삽입 손실 Ø WDM은 네트워킹합니다
Ø 광역 대역 Ø 라인 모니터링
Ø 하이 채널 차단 Ø 원거리 통신
Ø 높은 신뢰도 Ø 테스팅 기구
청색 밴드가 여과한 DWDM 빨간색 / 청색 밴드 필터 DWDM 빨간색 / 청색 밴드 필터 DWDM 빨간색 /

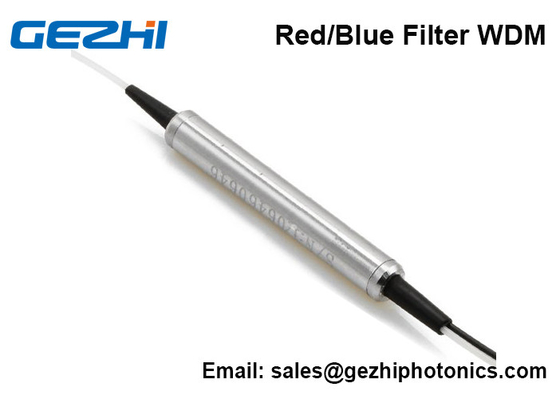

플라스틱 ASB 박스 패키지 19 " 1RU 선반 장착 패키지와 스테인레스 강철 튜브로
성능 명세
| 타입 | FWDM | ||
| 패스 채널 사고 방식 | 별거 안 해 | (빨간) 1547~1561 | 1530~1543.2 (청색) |
| 반영 채널 파장 | 별거 안 해 | 1530~154.2 (청색) | (빨간) 1547~1561 |
| 채널 삽입 손실을 통과하세요 | dB | ≤0.60 | |
| 반영 채널 삽입 손실 | dB | ≤0.40 | |
| 채널 잔물결 | dB | ≤0.3 | |
| 인접채널 차단 | dB | ≥30 | |
| 채널 분리도를 나타내세요 | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps / nm | ≤0.1 | |
| 방향성 | dB | ≥55 | |
| 반사 특성 | dB | ≥50 | |
| 파워 핸들링 | mW | 300 | |
| 작동 온도 | Ｃ | -5~+70 | |
| 저장 온도 | Ｃ | -40~+85 | |
| 패키지 치수 | 밀리미터 | φ5.5x34 | |
기록 : 1. 특화는 이용 가능합니다.
2. 삽입 손실이 연결기를 포함하지 않는다고, 각각 연결기는 0.2dB 손실을 추가할 것입니다.
3. 다른 사고 방식은 고객의 요구에 만들어질 수 있습니다. 예를 들면, C/L 밴드인 엘 벤드 R/B.
명령 정보
| 사고 방식 | 패키지 사양 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| R/B=Red/Blue 사고 방식 |
1= Φ5.5mm×34mm 2= 90×20×10 밀리미터 3=100×80×10.5 밀리미터 4= 120×80×18 밀리미터 5=140×115×18 밀리미터 6=19"1U 랙 마운트 X= 다른 사람 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
더 많은 그림
|
|
