| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-레드 / 청색 WDM |
| 모크: | 1 |
| 가격: | Get Latest Price |
| Delivery Time: | 2~7working 일 |

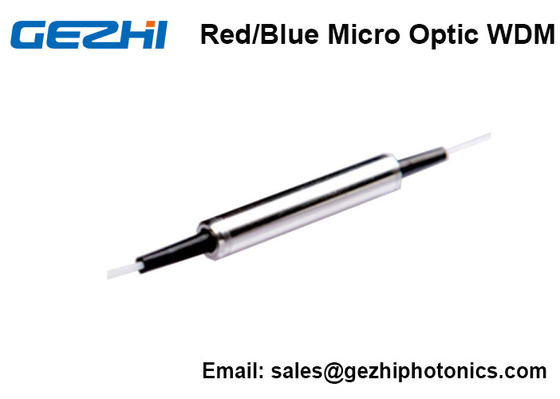

DWDM 시스템에서 마이크로-옵틱 WDM 3 포트 C 밴드 빨간색 / 청색 필터
GEZHI 1x2 DWDM 빨갛 / 청색 밴드 필터는 환경적으로 안정적 얇은 필름 필터 기술을 기반으로 한 수동적 미세광학 장치입니다. 그것은 주로 단일 파이버 양방향인 DWDM 시스템과 높은 전력 증폭 시스템에서, C 밴드에서 적색 밴드 파장 신호와 청색 밴드 파장 신호를 분리하거나 결합시키는데 사용됩니다 . 요소는 넓은 통과대역, 저삽입 손실, 고수익 손실, 우수한 환경적 안정성과 고출력 취급 능력으로 묘사됩니다.
빨간 / 청색 필터를 사용하는 DWDM 모듈에서, 먹스는 역다중화기에 결합될 수 있습니다. 예를 들면, 먹스가 적색 밴드에서 DWDM 채널을 결합시키는 반면에, 역다중화기는 청색 밴드에서 DWDM 채널을 분리합니다. 빨간 / 청색 필터를 사용할 때, 하나는 빨간 송신 채널을 결합시킬 수 있고 푸른 수신이 단일 파이버 위에 채널이 생깁니다.
특징
애플리케이션
성능 명세
| 타입 | MWDM | ||
| 패스 채널 사고 방식 | 별거 안 해 | (빨간) 1549.12~1562.83 | 1530.13~1541.55 (청색) |
| 반영 채널 파장 | 별거 안 해 | 1530.13~1541.55 (청색) | (빨간) 1549.12~1562.83 |
| 채널 삽입 손실을 통과하세요 | dB | ≤0.50 | |
| 반영 채널 삽입 손실 | dB | ≤0.40 | |
| 채널 잔물결 | dB | ≤0.3 | |
| 인접채널 차단 | dB | ≥30 | |
| 채널 분리도를 나타내세요 | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps / nm | ≤0.1 | |
| 열 안정성 | dB/C | ≤0.005 | |
| 방향성 | dB | ≥50 | |
| 반사 특성 | dB | ≥45 | |
| 파워 핸들링 | mW | 300 | |
| 작동 온도 | Ｃ |
-30~+80
|
|
| 저장 온도 | Ｃ | -40~+85 | |
| 맥스. 인장 하중 | 엔 | 5 | |
| 패키지 치수 | 밀리미터 | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
기록 : 1. 삽입 손실이 연결기를 포함하지 않는다고, 각각 연결기는 0.2dB 손실을 추가할 것입니다.
2. 다른 사고 방식은 고객의 요구에 만들어질 수 있습니다. 예를 들면, C/L 밴드인 엘 벤드 R/B.
명령 정보
| 사고 방식 | 패키지 사양 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| R/B=Red/Blue 사고 방식 |
1= Φ5.5mm×34mm 2= 90×20×10 밀리미터 3=100×80×10.5 밀리미터 4= 120×80×18 밀리미터 5=140×115×18 밀리미터 6=19"1U 랙 마운트 X= 다른 사람 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

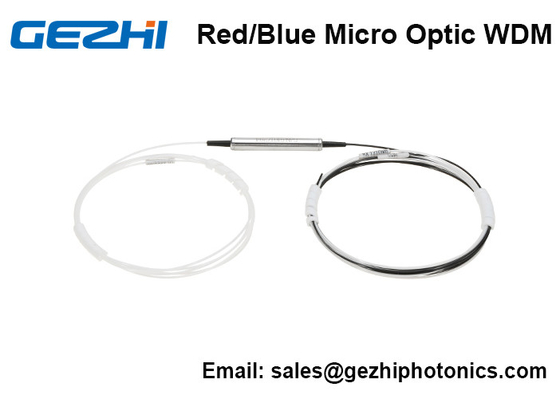

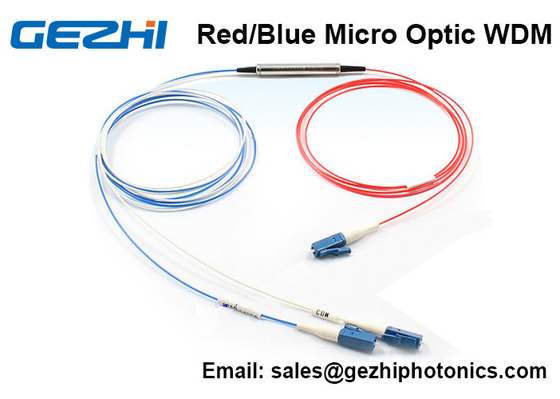

더 많은 그림 :
|
|
