| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x1-13/15 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
GEZHI 포토닉스 주식회사는 주로 크엑스 WDM, DWDM, AWG DWDM 모듈, CWDM, 필터 WDM, 1x1과 같은 기계식 광스위치, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8과 1xN 다중 채널 광 스위치, 광 스위치 장비, 멤즈형 광 스위치, MEM VOA, 광 패치 코드 등을 생산하는 공장입니다.

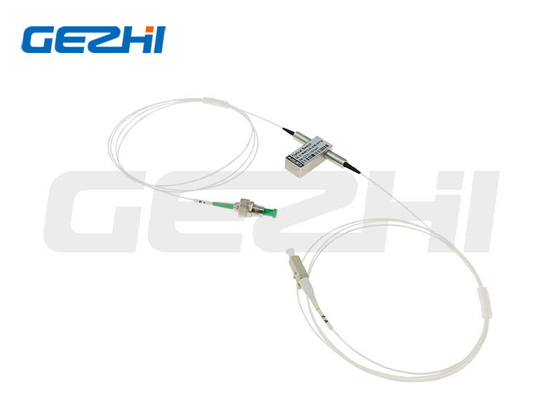

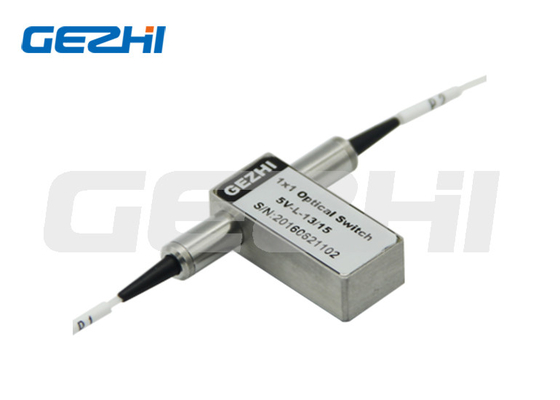

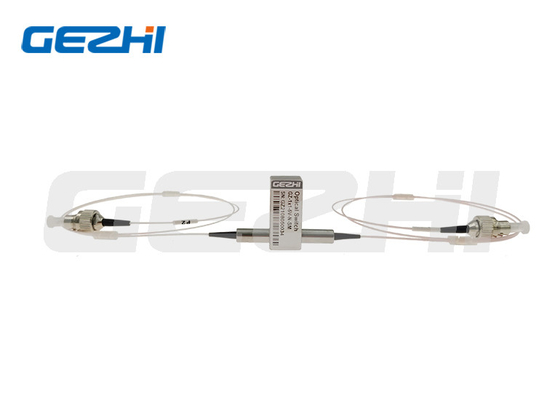

1x1 광 스위치
1x1 광 스위치가 광 신호를 연결시키거나 차단함으로써 광학 경로에 연결된다고, 제품은 광학 경로를 바꾸기 위해 전기 신호에 의해 제어되고 있습니다. 우수한 디자인은 제품이 고안정성, 높은 신뢰도, 저손실이라는 유리한 입장에 있게 하며, 그것이 넓게 광학적이 스위칭과 보호에서 사용됩니다
|
특징 절대 안전한 래칭
상대가 없는 저비용
낮은 광의 왜곡 에폭시 없는 광학 경로
높은 신뢰도
|
애플리케이션 채널 블로킹 쉽게 잘 믿는 에드 / 하락
시스템 모니터링
계측기
|
상술
| 매개 변수 | 상술 | 유닛 |
| 작동 파장 | 1260~1620(SM) | 별거 안 해 |
| 삽입 손실 | ≤1.0 | dB |
| 파장 의존 손실 | ≤0.25 | dB |
| 편광 의존 손실량 | ≤0.05 | dB |
| 온도 의존 손실 | ≤0.20 | dB |
| 반사 특성 | SM≥50 | dB |
| 혼선 | SM≥55 | dB |
| 스위치 시간 | ≤8 | 부인 |
| 반복성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 시간 |
| 동작 전압 | 3 또는 5 | Ｖ |
| 스위치 유형 | 비래칭 / 래칭 | |
| 작동 온도 | -20~+70 | Ｃ |
| 저장 온도 | -40~+85 | Ｃ |
| 광학력 | ≤500 | mW |
| 차원 | 27.0L×12.5W×8.4H | 밀리미터 |
순서 정보
GZ-1×1-13/15
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
핀
| 타입 | 광학 경로 | 전기 구동 | 상태 센서 | ||||||
| 1×1 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 비래칭 | 삭감 | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P1-P2 | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
| 래칭 | 삭감 | -- | -- | 국민 총수요 | -- | 마감 | 열기 | 열기 | 마감 |
| P1-P2 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 | |
순서 정보
GZ-1×1-13/15
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
광학 경로
기계적인 도면
비디오
|
|
