| Brand Name: | GEZHI or OEM |
| 모델 번호: | 광 스위치 매트릭스 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
자동 측정용 고효율 48*2x4 광 스위치 매트릭스
설명

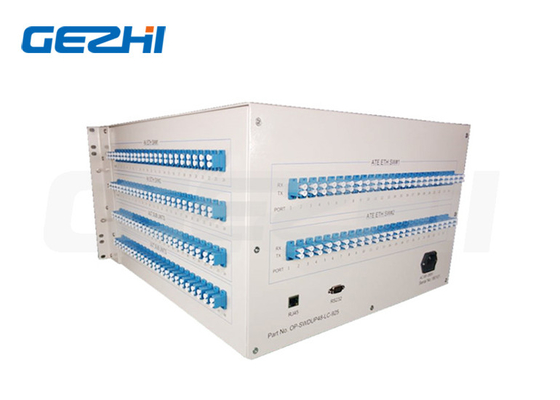

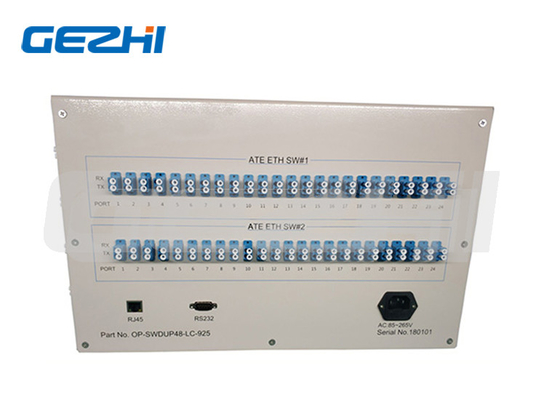

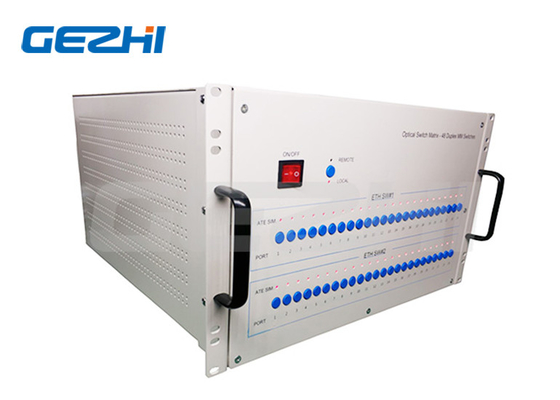

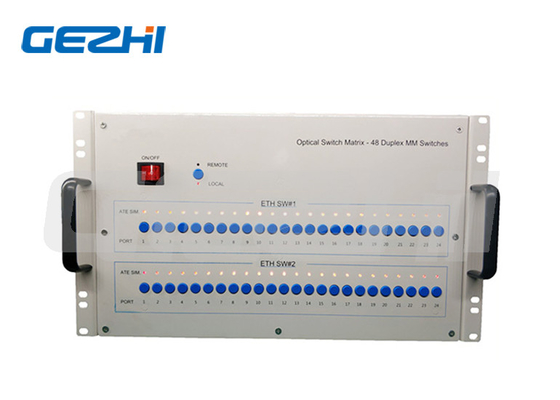

48개 2x4(D1x2) 광학 스위치 랙마운트
이 광 스위치는 광 경로 제어 장치의 일종입니다.제어 광 경로를 재생하고 광 경로를 변환합니다.48-D1X2-U는 기계식 광 스위치, 광 스위치 광 경로 제어 스위치의 48개 2x4 동기 스위치 광 경로 조합으로 구성되며 패널 제어의 48개 버튼일 수 있으며 단거리 RS - 232 직렬 포트 통신 모드를 통해 가능합니다. 또는 프로그램 제어 명령 제어 스위치 광경로를 전송하여 원격 RJ45 이더넷 통신, 녹색 표시등 및 빨간색 표시등으로 광경로의 장비 상태가 광경로를 보여줍니다.
특징
SerialNet, 높은 신뢰성, 높은 안정성
LED 디스플레이 패널.비주얼 디스플레이, 편리한 작동
투명한 전송 신호.높은 안정성과 신뢰성
자동 스캔의 채널 및 시간 간격 설정 가능
RS232 제어 및 RJ45 이더넷 원격 관리
애플리케이션
FITL
자동 측정
광 네트워크 원격 모니터링 케이블 모니터링 및 유지 관리 시스템
광학 매트릭스 스위치 기술 색인
| 모수 | 단위 | 48*2x4 |
| 파장 범위 | nm | 1260~1650년 또는 주문을 받아서 만드는 |
| 테스트 파장 | nm | 1310/1550 또는 맞춤형 |
| 삽입 손실(최대) | 데시벨 | ≤1.5 |
| 반환 손실 | 데시벨 | SM ≥ 50 |
| 누화 | 데시벨 | ≤-55 |
| PDL | 데시벨 | ≤0.05 |
| WDL | 데시벨 | ≤0.25 |
| TDL | 데시벨 | ≤0.20 |
| 반복성 | 데시벨 | ≤0.02 |
| 전환 시간 | ms | ≤10(인접 채널) |
| 옵티컬 파워 | 밀리와트 | ≤500 |
| 섬유 유형 | 음 | 9/125 |
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 |
| 모니터 포트 | / | RJ45 및 RS232 또는 맞춤형 |
| 작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V |
| 작동 온도 | ℃ | -10~+60 |
| 보관 온도 | ℃ | -40~+85 |
| 랙 마운트 치수 | mm | 6U: 483x500x267mm |
광학 매트릭스 스위치 주문 정보 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
|
48*2x4 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
|
|
