| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 광 스위치 매트릭스 |
| 모크: | 1대 pc |
| 가격: | US$2888-US$5888 |
| 지불 조건: | T/T, 서부 동맹 |

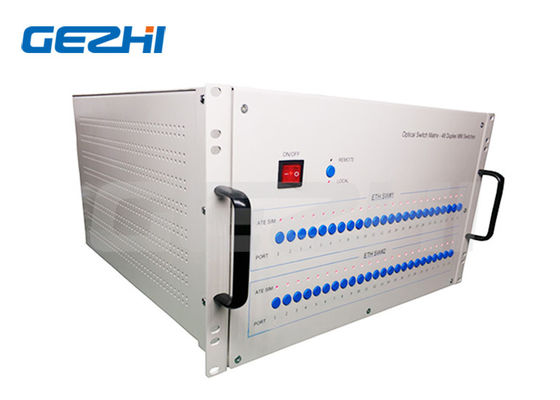

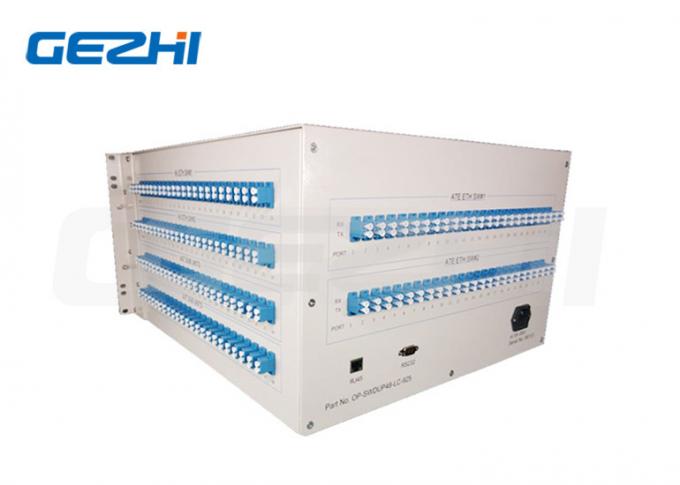

48×2×4 광학 스위치 매트릭스는 자동 측정 응용 프로그램을 위해 설계 된 고성능 빛 경로 제어 장치입니다.이 랙 마운트 시스템은 2 × 4 동기 스위치 빛 경로 조합의 48 조각을 갖추고 있습니다, 신뢰할 수 있는 광 경로 변환 및 제어 기능을 제공합니다.

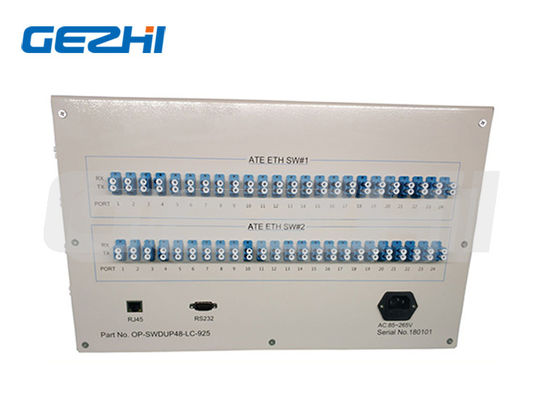

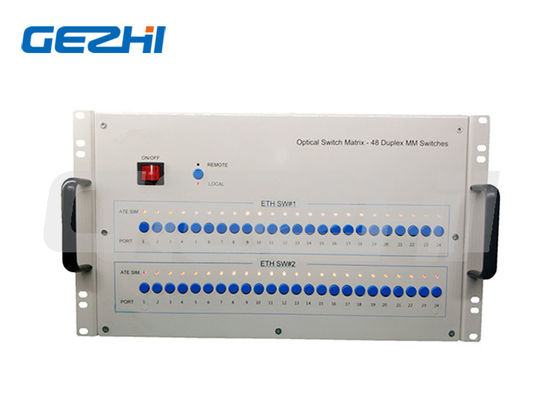

광식 스위치는 전면 패널의 48개의 버튼, 단거리 RS-232 일련 포트 통신 또는 원격 RJ45 이더넷 통신을 통해 여러 가지 방법으로 제어할 수 있다.장비 상태 및 빛 경로 구성은 녹색 및 빨간색 LED 표시기를 사용하여 명확하게 표시됩니다..
FITL (Fiber In The Loop)
자동 측정 시스템
광망 원격 모니터링
케이블 모니터링 및 유지보수 시스템
| 매개 변수 | 단위 | 48 × 2 × 4 |
|---|---|---|
| 파장 범위 | nm | 1260~1650 또는 맞춤 |
| 파장 테스트 | nm | 1310/1550 또는 맞춤 |
| 삽입 손실 (최대) | dB | ≤1.5 |
| 수익 손실 | dB | SM ≥ 50 |
| 크로스 스톡 | dB | ≤ 55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.20 |
| 반복 가능성 | dB | ≤0.02 |
| 전환 시간 | ms | ≤10 (접근 채널) |
| 광전력 | mW | ≤ 500 |
| 섬유 종류 | 음 | 9/125 |
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 사용자 정의 |
| 모니터 포트 | / | RJ45 & RS232 또는 사용자 정의 |
| 작동 전원 공급 장치 (플러그 타입) | V | AC:220V (50/60Hz) 또는 DC:36V~72V |
| 작동 온도 | °C | -10~+60 |
| 저장 온도 | °C | -40~+85 |
| 래크 마운트 크기 | mm | 6U: 483×500×267mm |
OSW-X×X-X-XX-X-XX-XX-XX-XX
| 구성 요소 | 옵션 |
|---|---|
| OSW | 48×2×4 S=정확해 |
| 모드 | S=SM M=MM |
| 파장 | 85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm |
| 패키지 | 1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=특정 |
| 섬유 종류 | M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=특정 |
| 섬유 직경 | AC=일체 85~265V DC=일체 36~72V AA=이중 85~265V DD=이중 36~72V AD=AC85~265V+DC36~75V |
| 커넥터 | 00=FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=특정 |
