| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-PMC100x |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
제품 개요

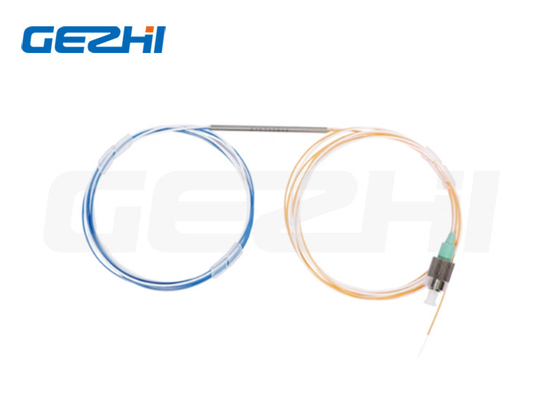

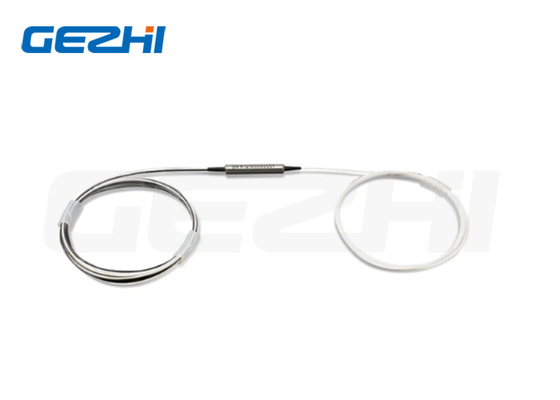

2x2 1064nm 양극화 유지 결합기
PM 커플러
2x2 1064nm 포라라이제이션 유지 결합기는 광 신호의 분할 또는 결합을 허용하는 광 부품입니다. 구체적으로 두 개의 입력과 두 개의 출력을 가지고 있습니다.그리고 입력 신호의 편광 상태를 유지하도록 설계되었습니다이 결합기의 작동 파장은 1064nm이며, 일반적으로 다양한 레이저 응용 프로그램에서 사용됩니다.
우리는 다양한 광섬유 애플리케이션에서 사용할 수 있는 고품질의 양극화 유지 결합기를 제공합니다.이 결합기 는 빛 의 양극화 상태 를 유지 하면서 광적 신호 를 분할 하거나 결합 하기 위해 설계 되었습니다.첨단 제조 공정과 엄격한 품질 관리로, Optico의 양극화 유지 결합기는 뛰어난 성능, 내구성 및 저렴한 비용으로 알려져 있습니다.
특징 및 응용
| 특징 | 신청서 |
|
* 낮은 삽입 손실 * 높은 수익 손실 * 높은 멸종 비율 |
* 섬유 증폭기 * 전력 모니터링 * 광섬유 기기 |
사양
| 매개 변수 | 단위 | 가치 | |||||||||||||||
| 종류 | / | 1x2 또는 2x2 | |||||||||||||||
| 중앙 파장 | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| 작동 파장 범위 | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| 최대. 과도한 손실 | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| 탭 커플링 비율 | % | 1±0.5%, 5±1.0%, 10±2.0% 및 50% | |||||||||||||||
| 삽입 손실 | dB | 짝이율과 관련된 IL | |||||||||||||||
| 멸종 비율 | dB | 1x2:≥20; 2x2:≥18 | |||||||||||||||
| 수익 손실 | dB | ≥55 | |||||||||||||||
| 최대 처리 전력 (CW) | W | 0.1 | 0.1 | 0.51 또는 3 | 0.51 또는 3 | 0.51 또는 3 | |||||||||||
| 당기력 | N | ≤5 | |||||||||||||||
| 작동 온도 | °C | -5~+75 | |||||||||||||||
| 저장 온도 | °C | -40~+85 | |||||||||||||||
| 패키지 크기 | mm | φ3x54mm 또는 φ3x60mm | |||||||||||||||
| 결합 비율 허용 | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ± 10 | ± 15 | ±20 | ±25 | ±30 | ±35 | ||||||||||
| 1 파장: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=특정 |
| 2구성형: | 12은 1x2이고, 22은 2x2입니다 |
| 3부착 비율: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=특정 |
| 4섬유 종류: | PM460-HP; PM630-HP; PM780; PM980; S=특정 |
| 5전력 처리: | 0L=0.5W; 01=1W; 02=2W |
| 6 패키지 크기: | S2=3.0x54mm; S3=3.0x60mm; S=특정 |
| 7꼬리 꼬리 종류: | 00=공화섬유; 09=900um 느슨 파이프 |
| 8섬유 길이는: | 08=0.8m; 10=1m; S=특정 |
| 9연착기 유형: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=특정 |
|
|
