| Brand Name: | GEZHI or OEM |
| 모델 번호: | 패치 OS2XXX |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일수 |
| Payment Terms: | T/T, 웨스턴 유니온 |

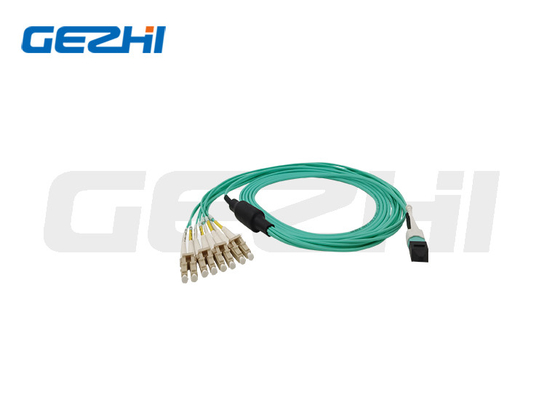

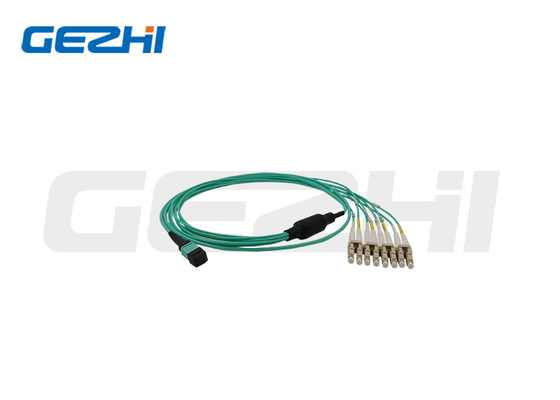

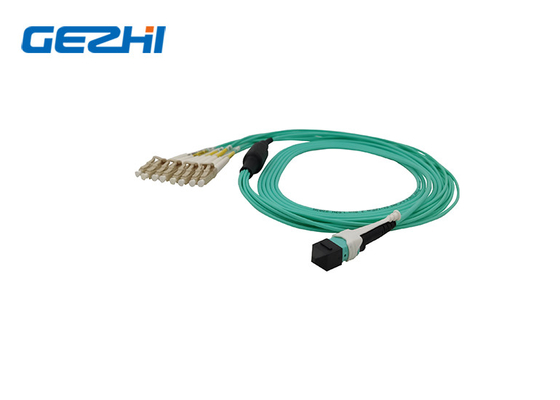

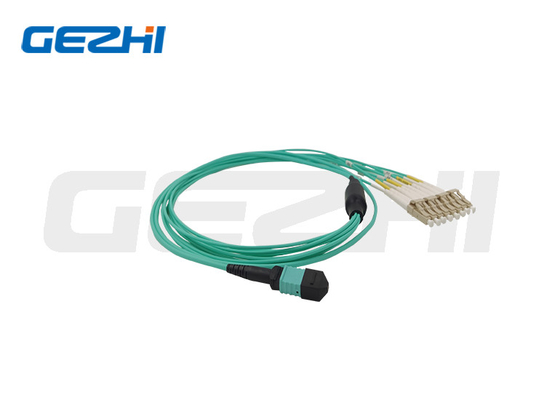

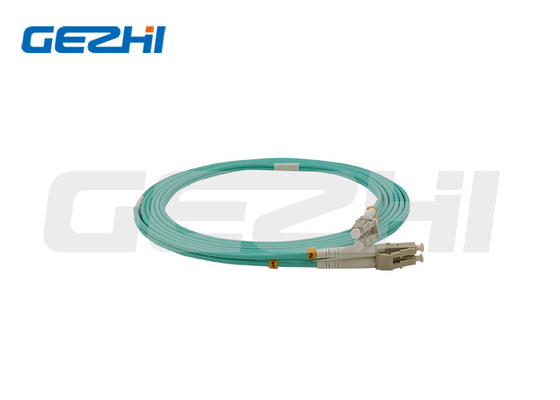

MPO OM3 패치 코드 광섬유 패치 코드 12 섬유 Mpo 트렁크 케이블
광섬유 브레이크아웃 키트는 광섬유 케이블의 직접 종료를 위해 사용됩니다. 디자인은 광섬유 케이블의 주요 케이블에 노출 된 후 맨 섬유를 보관하고 보호합니다. The 2mm tubing can hold fiber up to 900um diameter and it also provides the support when the fiber is terminated to the connector giving a stronger grip between the fiber and connector preventing any easy fiber breakage이 키트는 2, 4, 6, 8 12 및 24 코어 타입으로 제공됩니다. 파이버 테크는 또한 이 데이터 시트에 언급되지 않은 맞춤형 브레이크아웃 키트를 제공할 수 있습니다.
특징
낮은 삽입 손실
낮은 PDL
콤팩트 인 라인 패키지
높은 안정성 및 신뢰성
광선 경로에서 에포시가 없는 것
높은 힘
사양
| 성능 수준 | 표준 | 엘리트 | ||||
| 커넥터 | 모드 | 끝면 | IL ((max) (dB) | RL (min) (dB) | IL ((max) (dB) | RL (min) (dB) |
| MPO/MTP | MM OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
주문 정보
|
주문 정보
| 종류 | 모드 | 섬유수 | 극성 | 그라드 | 커넥터 A | 커넥터 B | 반짝이는 | 길이 |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 섬유 12=12 섬유 24=24 섬유 36=3x12 섬유 48=4x12 섬유 96=8x12 섬유 144=12x12 섬유 |
A=형 A B=B형 C=C형 |
S=표준 E=엘리트 |
M=남자 F = 여성 |
M=남자 F = 여성 |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=특정 |
애플리케이션 다이어그램
1사용자 정의 섬유 수
2사용자 정의 양극성
섬유 케이블을 통해 데이터를 올바르게 전송하려면 케이블의 한쪽 끝에서 링크의 전송 신호 (Tx) 가 다른 끝에서 대응하는 수신기 (Rx) 와 일치해야합니다. 그리고 극성의 역할은신호가 이동하는 방향을 정의하는, 이 교류가 유지되도록 하는 것입니다.섬유 양극성은 우리 산업에서 많은 혼란을 일으키는 것 같습니다. 특히 병렬 광학 응용 프로그램에서 사용되는 다섬유 MPO 솔루션에 관해서..
MPO 커넥터는 또한 커넥터의 상단 쪽에 키와 옆쪽에 흰색 점을 포함하여 위치 1의 위치를 나타냅니다..
또한 MPO 케이블의 세 가지 다른 종류가 있습니다. A형, B형 및 C형은 아래 그림과 같습니다.
3사용자 정의 연결 장치
우리에 대해
우리 의 인증서
포장
AFQ
Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?
A2: 일반적인 납품 시간은 약 1주입니다.대량 및 특수 제품에 대해서는 판매 담당자와 납품 시간을 확인하십시오.하지만 우리는 어떤 제품에 대한 재료를 보관합니다.지불을 받은 후 1-3일 후에 배송할 수 있습니다.
|
|
