| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | FSW-1x48-1U |
| 모크: | 1PC |
| 가격: | US$500-US$680 |
| 지불 조건: | T/T, 서부 동맹 |

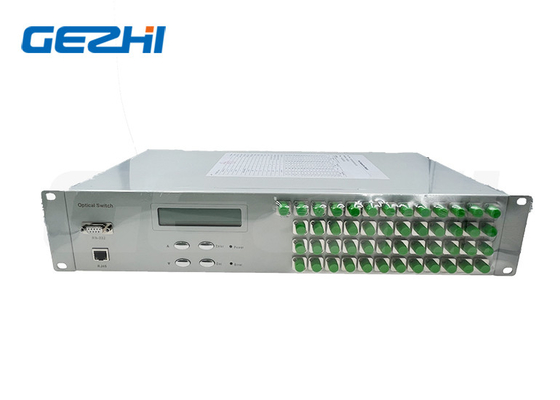

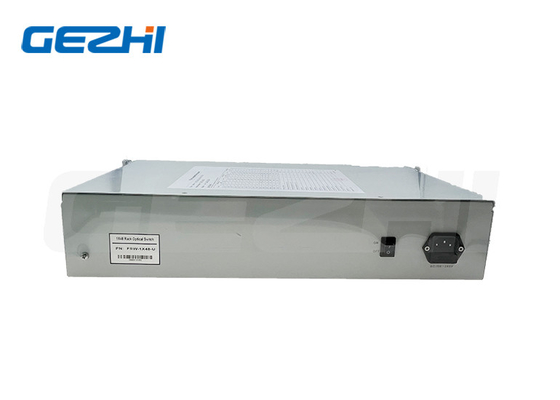

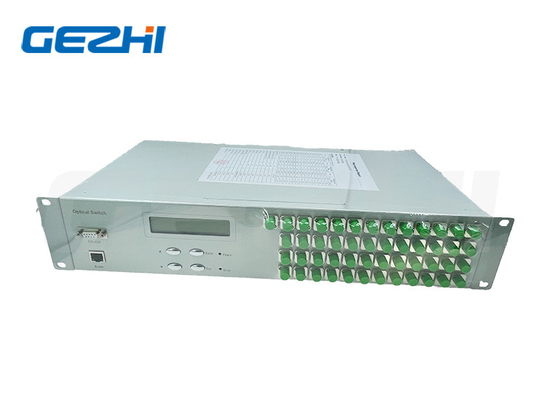

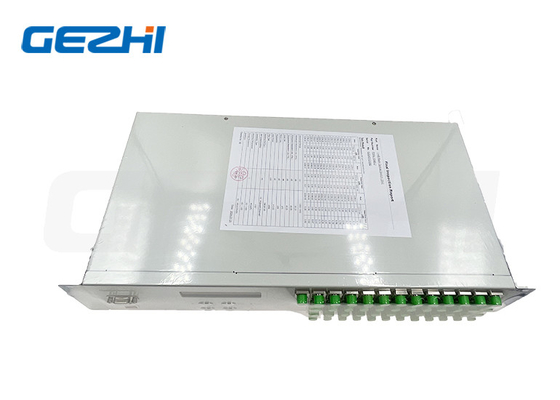

FSW 1x48 광섬유 스위치 19인치 2U 랙마운트 1260~1650nm 단일 모드
제품 설명
1x48 랙마운트 광 스위치는 광 경로 제어 및 스위치 기능을 갖춘 광 경로 제어 장치의 일종입니다. 버튼으로 수동으로 작동 광 경로 스위치를 선택할 수 있으며, 모니터링이 필요한 광 스위치를 RS232 포트 및 이더넷 포트로 제어하거나 주파수 스캔할 수 있습니다.
GEZHI Photonics는 1x2, 1x4, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128부터 1x512까지의 전체 범위의 광섬유 스위치 랙마운트를 공급할 수 있습니다.
특징
1.SerialNet, 높은 신뢰성, 높은 안정성
2.LED 디스플레이 패널. 시각적 디스플레이, 편리한 조작
3.RS232 제어 및 RJ45 이더넷 원격 관리
4.자동 스캔의 채널 및 시간 간격 설정 가능
5.투명 전송 신호. 높은 안정성 및 신뢰성
응용 분야
1.FITL
2.유지보수 시스템
3.자동 측정
4.광 네트워크 원격 모니터링 케이블 모니터링
기술 지수
| 매개변수 | 단위 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| 파장 범위 | nm | 1260~1650 또는 맞춤형 | |||||||
| 테스트 파장 | nm | 1310/1550 또는 맞춤형 | |||||||
| 삽입 손실 (최대) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| 반사 손실 | dB | SM ≥ 50 | |||||||
| 누화 | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| 반복성 | dB | ≤0.02 | |||||||
| 스위칭 시간 | ms | ≤10 (인접 채널) | |||||||
| 광 출력 | mW | ≤500 | |||||||
| 광섬유 유형 | um | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 | |||||||
| 모니터 포트 | / | RJ45 & RS232 또는 맞춤형 | |||||||
| 작동 전원 공급 장치 (플러그 유형) | V | AC:220V (50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | ℃ | -10~+60 | |||||||
| 보관 온도 | ℃ | -40~+85 | |||||||
| 랙마운트 치수 | mm | 1U L483XW230XH44.5 (최대 16 채널) 맞춤형 가능. | |||||||
|
2U L483XW230XH89 (최대 36 채널) 맞춤형 가능. 2U L483XW350XH89 (최대 64 채널) 맞춤형 가능. |
|||||||||
| 3U L483XW350XH133.5 (최대 128 채널) 맞춤형 가능. | |||||||||
| 4U L483XW350XH178 (최대 256 채널) 맞춤형 가능. | |||||||||
패널 도면

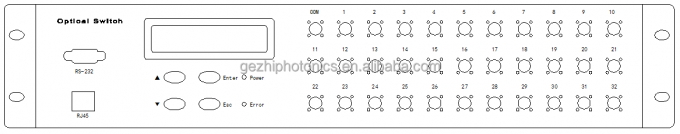

전면 패널
1xN≤16 광 스위치 19”1U 랙마운트
1xN≤36 광 스위치 19”2U 랙마운트

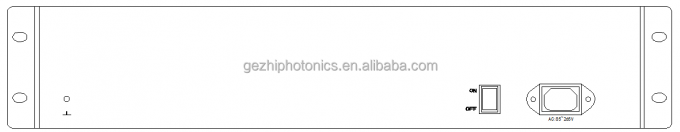

후면 패널
주문 정보
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | 모드 | 파장 | 패키지 | 광섬유 유형 | 전원 공급 장치 | 커넥터 |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=지정 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V +DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=지정 |
