| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-OLP-M-LP |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

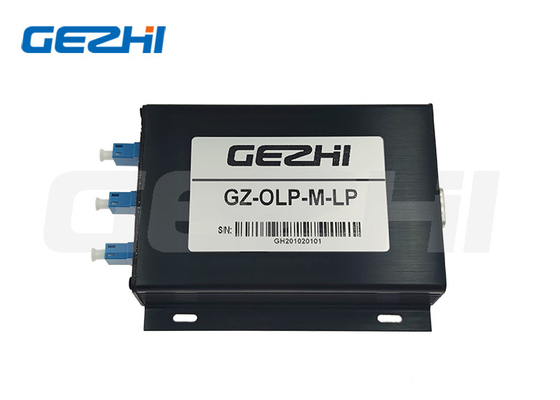

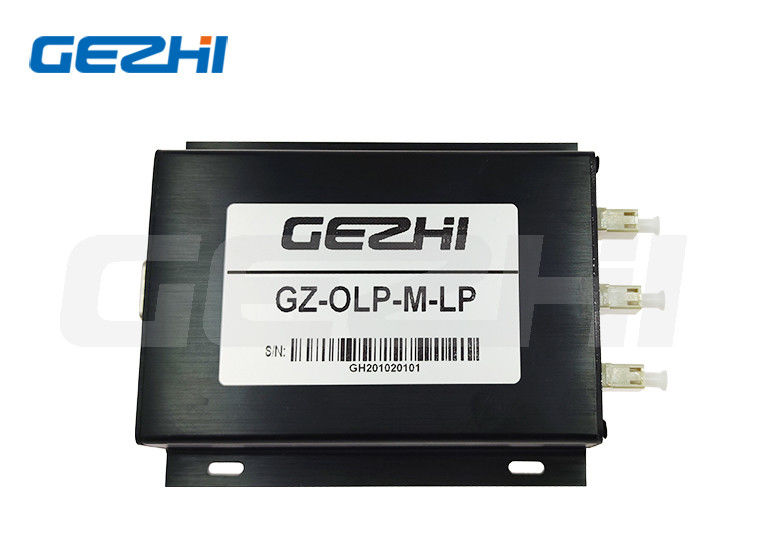

1260~1650nm 광선 보호 모듈,RS-232 시리즈 포트,LC/UPC
전반적인 설명
GZ-OLP-M-LP 광섬유 보호 모듈은 주요 광섬유와 대기 광섬유 결함 자동 광 경로 전환 모듈입니다. 모듈은 동시에 주요 광섬유와 대기 광섬유를 모니터링합니다.주요 광섬유 전원 신호가 설정된 값보다 낮고 대기 광섬유 신호가 정상일 때, 모듈은 자동으로 대기 광섬유로 광 경로를 전환합니다. 대기 광 광섬유 전력 신호가 설정 값보다 낮고 주요 광섬유 신호가 정상일 때,모듈 자동 전환 광 경로 주요 광섬유로;모듈은 RS-232 시리즈 포트 통신을 지원하며, 합의 또는 질의 모듈 정보를 설정할 수 있습니다.
금속물
•채널의 낮은 삽입 손실과 높은 안정성
• 주요 광섬유 및 대기 광섬유 광섬유 전력 크기의 실시간 모니터링.
•오프틱 파이버 메인/스탠드바이 스위치 자동.
•RS-232 시리즈 포트 통신을 지원합니다.
스케마 도표
사양
|
매개 변수
|
매개 변수 값
|
|
모델
|
GZ-OLP-M-LP
|
|
삽입 손실
|
≤1.5 dB
|
|
파장 범위
|
1260~1650nm
|
|
광전력 전환 값
|
-10dBm,-15dBm,-20dBm,-25dBm,-30dBm,-35dBm
(1550nm)
|
|
정확성
|
± 5%
|
|
일생
|
≥ 107
|
|
섬유 종류
|
9/125 음
|
|
커넥터
|
LCPC
|
|
제어 모드
|
RS-232
|
|
전원 정지 상태
|
꽉 잡는
|
|
작동 전원 공급 장치
|
DC:5V/500mA
|
|
작동 온도
|
0 ~ +50°C
|
|
저장 온도
|
-10°C~ +70°C
|
|
제품 크기
|
(L) 104.0×(W) 120×(H) 28±0.2mm
|
패널 설명

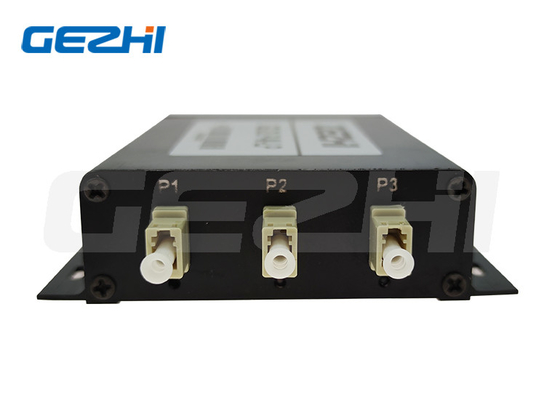

커넥터 1: 광섬유 커넥터 (공용 포트)
커넥터 2: 광섬유 커넥터 (주소섬유)
커넥터 3: 광섬유 커넥터 (스탠드바이 섬유)
표시등 1: 표시등이 초록색이면 모듈은 주요 광섬유로 작동하고 빨간색이면 모듈은 예비 광섬유로 작동합니다.
표시등 2: 표시등이 초록색이면 주요 광선 신호가 정상이고 빨간색이면 주요 광선 신호가 작동하지 않습니다.
표시등 3: 표시등이 초록색이면 대기 광선 신호가 정상이고 빨간색이면 대기 광선 신호가 작동하지 않습니다.

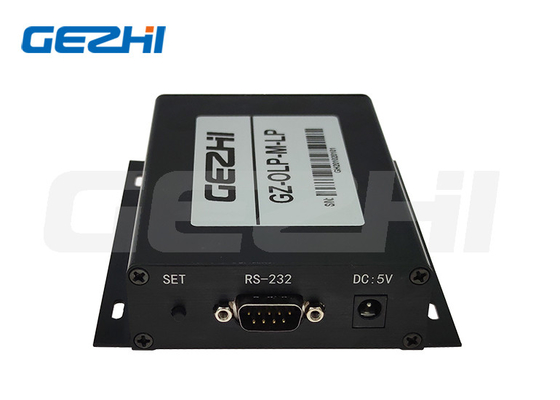

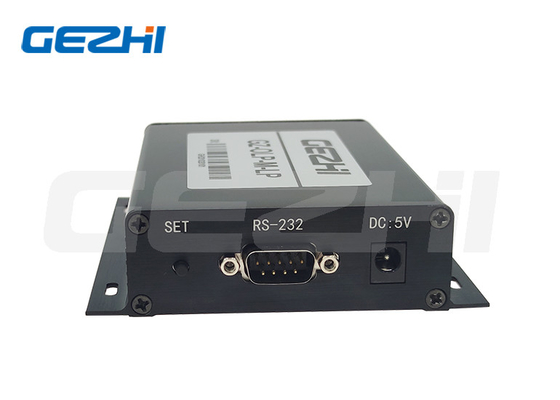

SET:이 키는 주요 섬유와 대기 섬유 사이에 전환하는 데 사용됩니다.
RS-232: 일련 통신 인터페이스
전력:전력 인터페이스 ((5V/500mA)
기본 설정
•RS-232:보드 비율:9600; 데이터 비트:8 비트; 정지 비트: 1 비트; 패리티 비트:NONE; • 광전력 전환 값: -35dBm
SET:설정을 허용합니다
RS-232 핀 정의
|
핀
|
이름 | 설명 해 주십시오. |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
수신 터미널
|
| 3 |
TXD
|
발송 끝
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
비디오
|
|
