| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 2x2는 하락 광학 스위치를 추가합니다 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

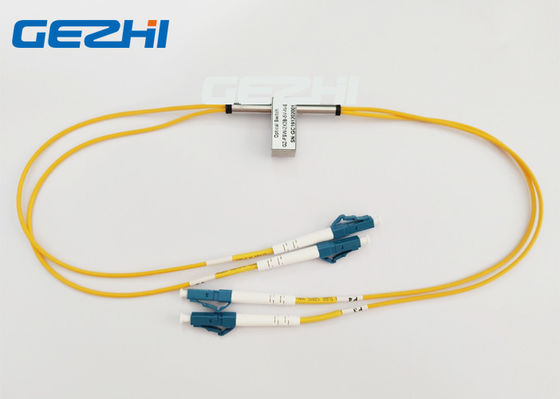

소형 2x2 광섬유 우회 스위치는을 위한 광학계에서 추가하거나 떨어집니다
GEZHI 2mm 케이블을 가진 소형 2x2 광섬유 우회 스위치는 안으로 끊게 쉬운 섬유를 피합니다. PCB 널에 moutable 할 수 있는 10pins에 그것.
2x2 광학적인 우회 스위치는 신속하게 로컬 네트워킹 장치에서 mainnetwork를 고립시키기 위하여 형태를 우회하도록 놓입니다. 광학 스위치의 GEZHI 공급 각종 유형은 1x1, 1x2, 2x2, 1x3, 1x4, 이중 1x2, 2x2, 2x4, 다중채널을, 1x8, 1x16, 1x32 및 장비 광학 스위치 또는 주문을 받아서 만들어진 광학 스위치 좋아합니다.
특징
필적할 수 없은 저가
낮은 삽입 손실
고도로 안정된과 믿을 수 있는
높은 채널 고립
걸쇠를 걸거나 비 걸쇠를 걸기
에폭시 자유로운 광학적인 경로
신청
기계 사용
광 신호 여정
네트워크 시험 체계
구성 광학은 추가하고/하락
전송기와 수신기 보호
Netrwork 광학적인 보호/회복
2x2 광섬유 우회 스위치 그림
명세
| 모수 | GZ-FSW-2×2B | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.6 최대: 0.8 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0× (W) 12.0× (H) 8.2 주문화는 유효합니다. | |
핀
| 모수 | 핀 | 전기 드라이브 | 상태 감지기 | ||||||
| 2×2B | 광학적인 경로 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 비 걸쇠를 걸기 | P1-P3 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4, P2-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 걸쇠를 걸기 | P1-P3 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
광학적인 노선
| 상태 하나 | 상태 2 |
|
|
 |
순서 정보
GZ-2×2B
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
비디오
|
|
