| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-D2x2B |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

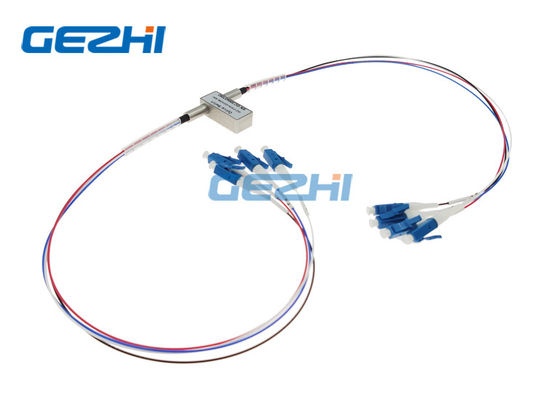

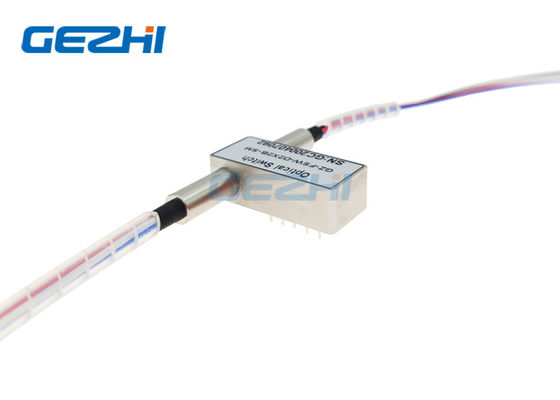

이중 2x2B 섬유 광학 스위치 소형 4x4 광파이버 우회 스위치
GEZHI의 이중 2x2B는 측정 계기와 광섬유 통신 네트워크에 있는 사용을 위해 디자인됩니다. 그것 입력된 4와 출력된 4로 옵니다. 이 소형 4x4 광파이버 우회 스위치는 opto 기계적인 윤곽을 사용하여 달성되고 전기 제어 신호를 통해 작동됩니다. GEZHI 광학 스위치의 이 진보된 디자인은 전례가 없는 높은 안정성 뿐 아니라 필적할 수 없은 저가를 제안하는 2x2B 섬유 이중으로 합니다.
특징
고도로 안정된 & 믿을 수 있는
짧은 엇바꾸기 시간
소형 디자인, 소형 크기
낮은 삽입 손실
넓은 작동 파장 범위
안전 장치에게 걸쇠를 걸고 및 비 걸쇠를 걸기
단일 모드 또는 다중 상태 선택
신청
체계 감시자
구성 OADM
도시 지역 통신망
실험실에 있는 연구 및 개발
명세
| 모수 | 단위 | GZ-FSW-D2×2B | |
| 파장 범위 | nm | 670~980 | 1260~1650 |
| 작동 파장 | nm | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.6 최대: 1.0 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥30 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0× (W) 12.6× (H) 8.0 (±0.2mm) 주문화는 유효합니다. | |
순서 정보
GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-x
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |

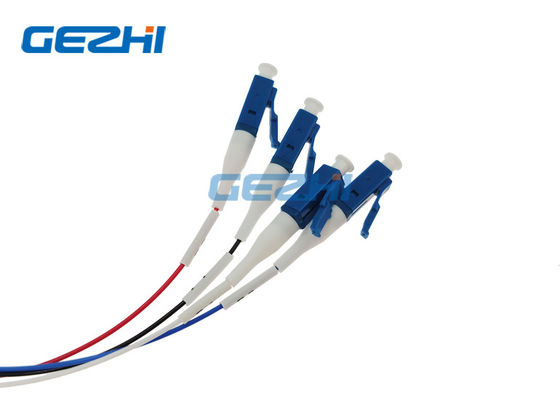

0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

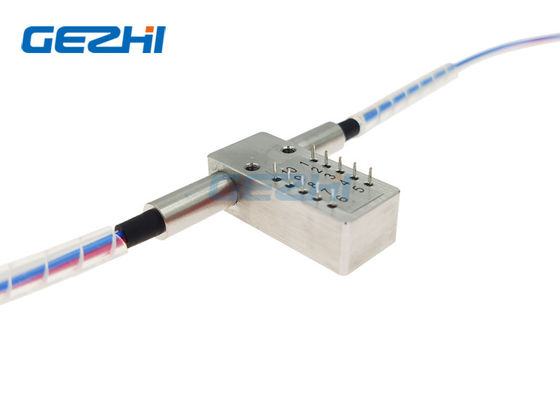

핀
| 제어 모델 | 광학적인 경로 | 전기 드라이브 | 상태 감지기 | ||||||
| D2×2B | 빛 Pin | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 비 걸쇠를 걸기 | P1-P3 P1'-P3 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
|
P1-P4, P1'-P4 P3-P2, P3'-P2 |
V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
전기
| 명세 | 전압 | 현재 | 저항 |
| 5V 걸쇠를 걸기 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비 걸쇠를 걸기 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V 걸쇠를 걸기 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비 걸쇠를 걸기 | 2.7~3.3 | 39~47mA | 70Ω |
포장 그림
비디오
|
|
