| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2A 광학 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

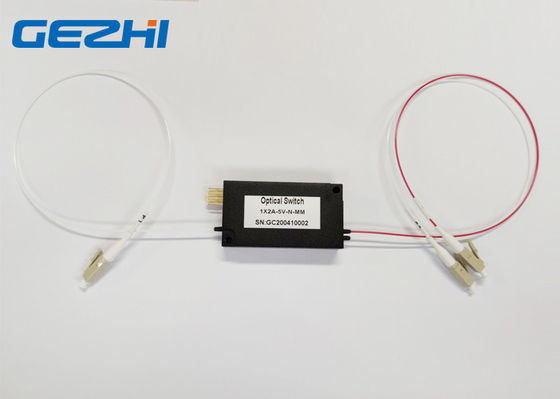

1x2A 소형 금속 상자를 가진 다 형태 850nm 광학 스위치 비 걸쇠를 거는 5V
GEZHI 1x2A 소형 금속 상자에 있는 다 형태 850nm 광학 스위치 패킹 및 4pins를 가진 통제. 품목은 LC/PC 연결관을 가진 전압 5V를 비 걸쇠를 걸고 있습니다. 주문을 받아서 만들어진 명세는 유효합니다.
특징
낮은 삽입 손실
빠른 스위칭 속도
소형
높은 작용 온도
신청
OADM
남자
시스템 모니터링
구성요소 테스트
명세
|
모수 |
GZ-FSW-1×2A | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 파장 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.5 최대: 1.0 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
|
전력 공급 |
V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | 0~+70 -40~+85 | |
| 저장 온도 | ℃ | -40~+85 | |
| 차원 | mm | (L) 55× (W) 30× (H) 12.8 | |
주: 1. 주문화는 유효합니다.
2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든.
광학적인 노선
| 제어 모델 | 전기 드라이브 | 상태 감지기 | 광학적인 경로 | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| 걸쇠를 걸기 | V+ | GND | 열려있는 | P1-P2 | |
| GND | V+ | 마지막 | P1-P3 | |
|
| 비 걸쇠를 걸기 | V+ | GND | 마지막 | P1-P3 | |
| GND | GND | 열려있는 | P1-P2 | |
|
| 명세 | 전압 | 현재 | 저항 |
| 5V 걸쇠를 걸기 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비 걸쇠를 걸기 | 4.5~5.5 | 25~31mA | 178Ω |
| 3V 걸쇠를 걸기 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비 걸쇠를 걸기 | 2.7~3.3 | 42~51mA | 65Ω |
1x2A 광학 스위치 순서 정보
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
비디오
|
|
