| Brand Name: | GEZHI or OEM |
| 모델 번호: | 2x2 광학적인 우회 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |
마이크로 2x2 광학적인 우회 스위치 싱글모드 1310/1550nm 파장을 걸쇠를 걸기
GEZHI 마이크로 2x2 광학적인 우회 스위치는 광학적인 네트워크 보호/회복에 있는 고도로 안정된 사용입니다. 힘이 켜져 있을 때, 우회 스위치의 가동 형태는 정상에 놓이고, 로컬 네트워킹 장치는 주요 네트워크도 연결됩니다. 정전이 일어날 때, 2x2 광학적인 우회 스위치는 신속하게 로컬 네트워킹 장치에서 mainnetwork를 고립시키기 위하여 형태를 우회하도록 놓입니다. 더구나, 마이크로 스위치는 유형을 걸쇠를 걸기의 이고 8ms의 가동 시간을 보냅니다.
특징
낮은 삽입 손실
걸쇠를 걸거나 비 걸쇠를 걸기
높은 채널 고립
에폭시 자유로운 광학적인 경로
고도로 안정된과 믿을 수 있는
신청
기계 사용
네트워크 시험 체계
광 신호 여정
구성 광학은 추가하고/하락
Netrwork 광학적인 보호/회복
전송기와 수신기 보호
순서 정보
GZ-2×2B-x-xx-x-x-x-xx-x-x
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
명세
| 모수 | GZ-FSW-2×2B | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.6 최대: 0.8 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0× (W) 12.0× (H) 8.2 주문화는 유효합니다. | |
핀
| 모수 | 핀 | 전기 드라이브 | 상태 감지기 | ||||||
| 2×2B | 광학적인 경로 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 비 걸쇠를 걸기 | P1-P3 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4, P2-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 걸쇠를 걸기 | P1-P3 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
광학적인 노선
| 상태 하나 | 상태 2 |
|
|
 |

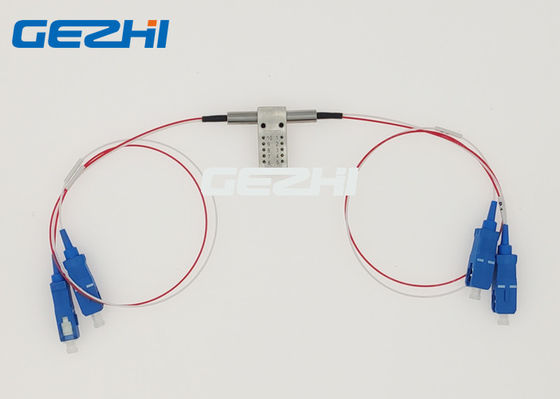

2x2 우회 광파이버 스위치 그림
비디오
|
|
| Brand Name: | GEZHI or OEM |
| 모델 번호: | 2x2 광학적인 우회 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |

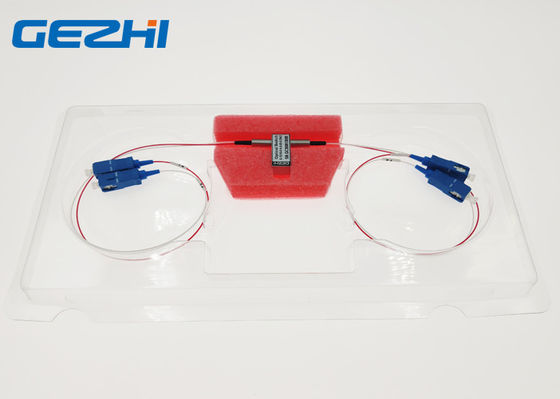

| 포장에 대한 세부 사항: | 플라스틱 상자를 가진 거품에 있는 2pcs |
