| Brand Name: | GEZHI or OEM |
| 모델 번호: | 2x2B 섬유 광학 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

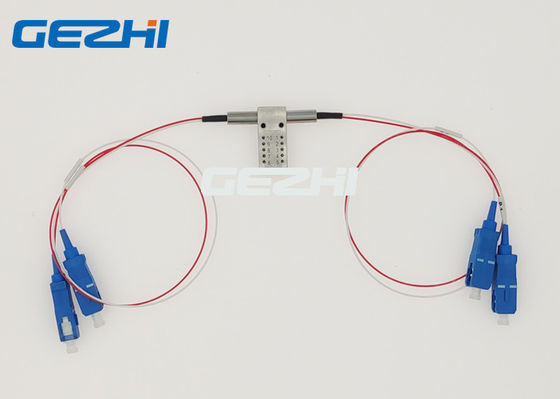

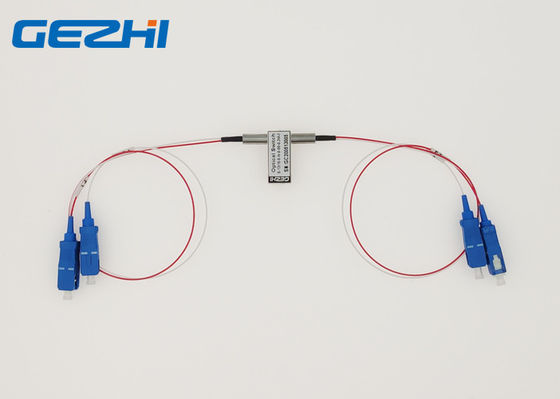

SM 섬유 1meter SC/UPC를 가진 2x2B 기계적인 섬유 광학 스위치 1310nm
GEZHI 2x2B 기계적인 섬유 광학 스위치는 섬유를 출력하기 위하여 선정된으로 들어오는 광 신호의 방향을 바꿔서 광학적인 수로를 연결합니다. 1310nm wavelenght를 그것의 사용 (유효한 1260~1650nm). 이것은 특허 출원 중 opto 기계적인 소유 윤곽을 사용하여 달성되고 전기 제어 신호를 통해 활성화됩니다. 2x2B 기계적인 섬유 광학 스위치는 극초단파 신뢰성 및 빠른 스위칭 속도 뿐 아니라 양지향성 성과를 제안합니다. 2x2B 기계적인 섬유 광학 스위치는 광학적인 네트워킹 신청을 위한 진실한 엇바꾸기 해결책입니다.
특징
Mountable PCB
소형
낮은 삽입 ‐ 손실
빠른 스위칭 속도
유효한 산업 유형
단일 모드/다 형태에서 유효한
신청
광학적인 네트워크 감시
광학적인 네트워크 회복 및 보호
구성 광학은 추가하고/하락
전송 장비 보호
연구와 개발
파장 대패
광학적인 netrwork 보호/회복의 reconfigurable 광 신호 여정을 위해 널리 이용되는 GEZHI 2x2B 기계적인 섬유 광학 스위치는 추가하고/하락 다중화기, 광학적인 교차 접속 (OXC), 광학적인 네트워크 감시, 광학적인 시험 장비, 등.
명세
| 모수 | GZ-FSW-2×2B | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.6 최대: 0.8 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0× (W) 12.0× (H) 8.2 주문화는 유효합니다. | |
광학적인 노선
| 상태 하나 | 상태 2 |
|
|
 |
핀
| 모수 | 핀 | 전기 드라이브 | 상태 감지기 | ||||||
| 2×2B | 광학적인 경로 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 비 걸쇠를 걸기 | P1-P3 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4, P2-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 걸쇠를 걸기 | P1-P3 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
순서 정보
GZ-2x2B-x-xx-x-x-x-xx-x-x
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
비디오
|
|
