| Brand Name: | GEZHI or OEM |
| 모델 번호: | 다중채널 1x8 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

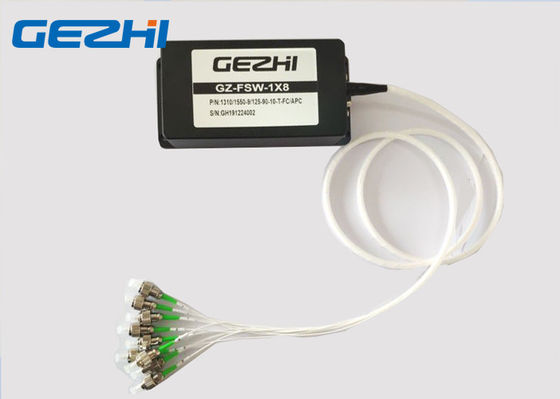

TTL 공용영역을 가진 다중채널 섬유 광학 스위치 1x8 SM 13/15 눈 Swtich
GEZHI 1×8 다 Channele 섬유 광학 스위치는 광학적인 노선 전환의 능력과 더불어 기능적 요소의 종류, 입니다. 광섬유 전달계에서는, 그것은 다 광원 발견자 선택, 다중채널 섬유 감시 및 광섬유 경로 보호 등을 위해 사용됩니다. 게다가, 그것은 또한 광섬유와 그것의 구성요소 시험, 옥외 케이블 시험 및 다 반점 광학적인 감지기 감시 체계를 위해 광섬유 시험 체계에서 사용됩니다.
특징
저손실과 높은 신뢰성
병렬 인터페이스 (TTL)
128 이상 수로
Modularized 디자인
광학적인 경로에 에폭시 자유로운
신청
링 통신망
광학적인 네트워크에 있는 원격 감시
섬유, 광학적인 성분의 테스트
명세
| 모수 | 단위 | GZ-FSWM-1×N | |||
| 삽입 손실 | dB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Typ: 0.8 최대: 1.0 | Typ: 1.2 최대: 1.5 | Typ: 1.5 최대: 1.8 | |||
| 파장 범위 | nm | 850±40/1300±40 | 1260년 ~ 1650년 | ||
| 파장을 시험하십시오 | nm | 850 / 1300년 | 1310 / 1550년 | ||
| 복귀 손실 | dB | ≥ MM ≥ 30 SM 50 | |||
| 누화 | dB | ≥ 55 | |||
| PDL | dB | ≤ 0.05 | |||
| WDL | dB | ≤ 0.25 | |||
| TDL | dB | ≤ 0.25 | |||
| 반복성 | dB | ≤ ±0.05 | |||
| 내구성 | 주기 | ≥ 천만 | |||
| 엇바꾸기 시간 | Ms | ≤ 10 (인접한 수로의 순서 스위치 시간) | |||
| 광학적인 힘 | MW | ≤500 | |||
| 작용 온도 | ℃ | -20 ~ +70 | |||
| 저장 온도 | ℃ | -40 ~ +85 | |||
| 상대 습도 | % | 5 ~ 95 | |||
| 차원 | mm | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
주: 1. 주문화는 유효합니다.
2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든.
주문 정보
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| 채널 | 섬유 유형 | 파장을 시험하십시오 | 관 유형 | 섬유 길이 | 연결관 |
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 x: 다른 사람 |
850: 850nm 1310년: 1310nm 1550년: 1550nm 13/15:1310/1550nm x: 다른 사람 |
90: 900um 20: 2.0mm 30: 3.0mm x: 다른 사람 |
05: 0.5m 10: 1.0m 15: 1.5m x: 다른 사람 |
OO: 아무도 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC x: 다른 사람 |
비디오
|
