| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2 광학 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

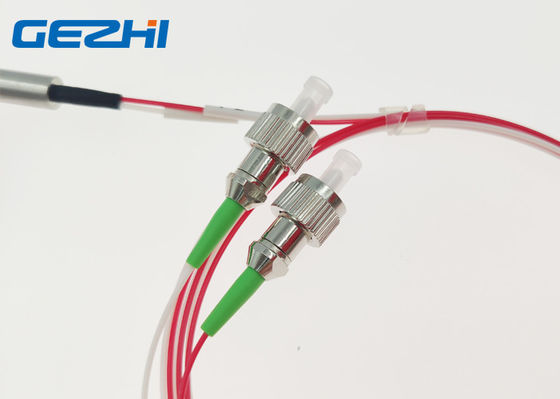

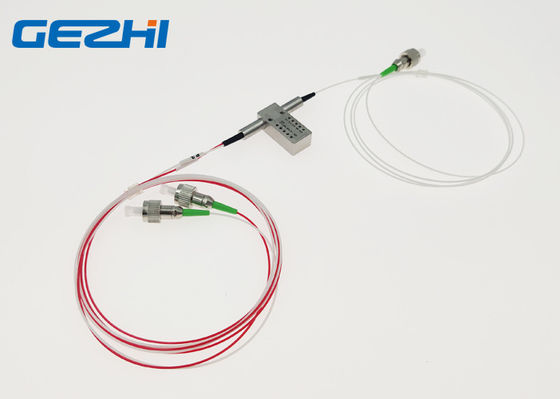

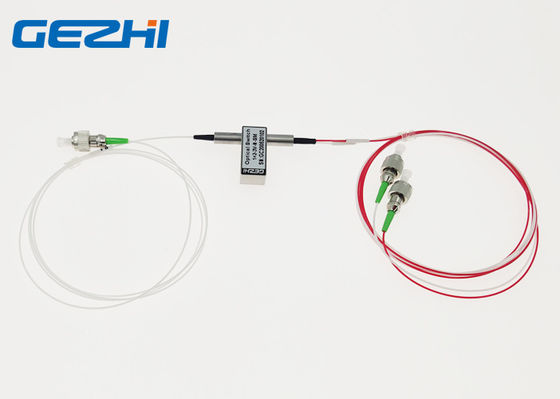

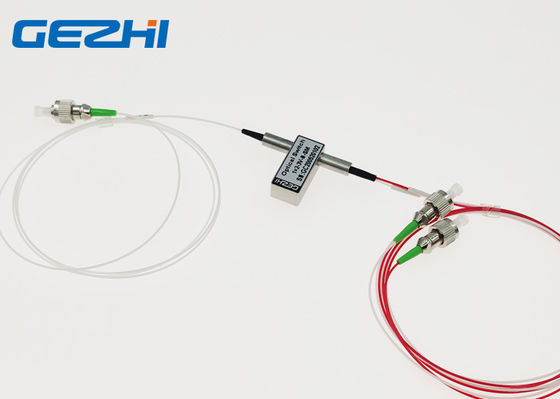

1260~1650nm 넓은 파장 1x2 광학 스위치 3V FC/APC 연결관
GEZHI 1260~1650nm 3개의 섬유 및 2개의 국가에 1x2 유형에 의하여 넓은 파장 광학 스위치 configurate. 그것은 FC/APC 녹색 연결관과 비 걸쇠를 건 3V도 전압 연결합니다. GEZHI 1260~1650nm 넓은 파장 1x2 광학 스위치는 섬유를 출력하기 위하여 선정된으로 들어오는 광 신호의 방향을 바꿔서 광학적인 수로를 연결합니다. 광학 스위치는 광학적인 네트워크 감시에 있는 apllication, 파장 대패이고 reconfigurable 추가하십시오/하락 다중화기.
특징
낮은 삽입 손실
소형
비 걸쇠를 건 유형 3V 전압
FC/APC 연결관
유효한 산업 유형
Mountable PCB
신청
광학적인 네트워크 보호 및 회복
연구와 개발
전송 장비 보호
1x2 광학 스위치 순서 정보
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
명세
|
모수 |
GZ-FSW-1×2 | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 파장 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.5 최대: 1.0 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
|
전력 공급 |
V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+80 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27× (W) 12.0× (H) 8.2 | |
주: 1. 주문화는 유효합니다.
2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든.
핀
| 유형 | Pin | 전기 드라이브 | 상태 감지기 | ||||||
| 1×2 | 수로 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 걸쇠를 걸기 | P1-P2 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 비 걸쇠를 걸기 | P1-P2 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
광학적인 노선
| 상태 하나 | 상태 2 |
|
|
 |
비디오
|
|
