| Brand Name: | GEZHI or OEM |
| 모델 번호: | D1x2 광학 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

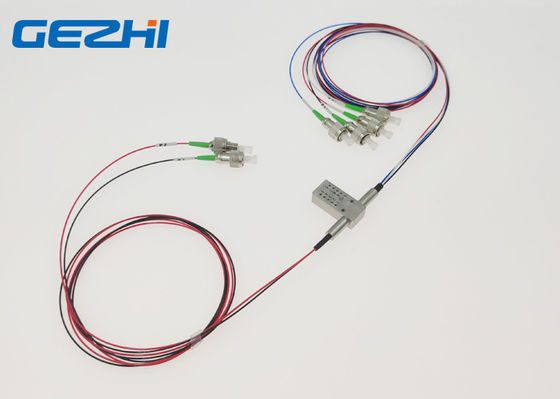

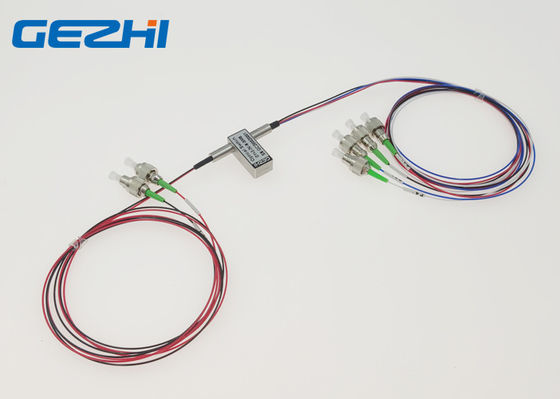

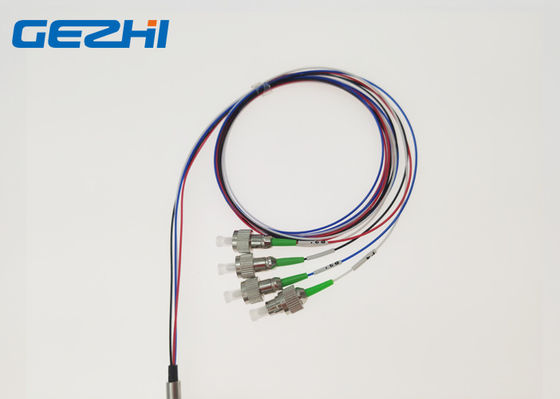

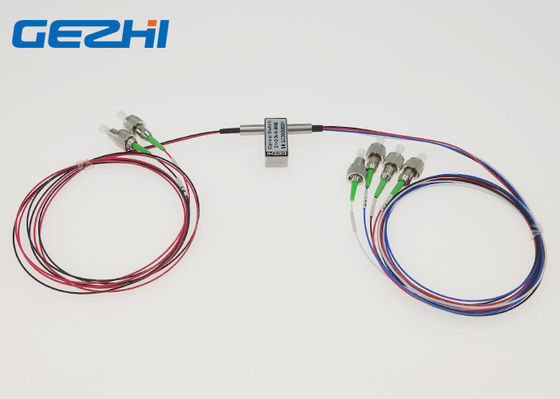

이중 1x2 광학 스위치 2x4 광섬유 스위치 1310&1550nm 1meter FC/APC
GEZHI는 1x2/2x4 6개의 섬유 및 2개의 국가에 의하여 광섬유 스위치 configurate 이중으로 합니다. 그것은 FC/APC 연결관과와 비 걸쇠를 건 3V 전압, moutable PCB도 연결합니다. GEZHI 이중 1x2/2x4 광섬유 스위치는 섬유를 출력하기 위하여 선정된으로 들어오는 광 신호의 방향을 바꿔서 광학적인 수로를 연결합니다. 2x2 광학 스위치는 실험실, 도시 지역 통신망 및 구성 OADM에 있는 연구 및 개발에 있는 apllication입니다.
특징
높은 안정성, 높은 신뢰성
낮은 삽입 손실
넓은 파장 범위
광학적인 경로에 에폭시 자유로운
신청
실험실에 있는 연구 및 개발
남자 (도시 지역 통신망)
시스템 모니터링
구성 OADM
명세
| 모형 | 단위 | GZ-FSW-D1x2 | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| 파장 | nm | 850&1300 | 1310&1550 |
| 삽입 손실 | dB | Typ: 0.7 최대: 1.0 | |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 교차하는 대화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전압 | V | 3.0 또는 5.0±0.5 | |
| 운영 생활 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 힘 취급 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 크기 | mm | 27.0×12×8.2 | |
| 주: 1 작용 온도와 SOP 안에. 2 연결관을 제외하고. | |||
주문화는 유효합니다.
광학적인 노선
핀
| 유형 | 국가 | Pin 정의 | 힘 | 조건 감시 | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 비 걸쇠를 걸기 | A | P1- P3, P2-P4 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| B | P1-P1, P2-P2 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 걸쇠를 걸기 | A | P1- P3, P2-P4 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| B | P1-P1, P2-P2 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
이중 1x2 광학 스위치 순서 정보
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
비디오
|
|
