| Brand Name: | GEZHI or OEM |
| 모델 번호: | FSW-1x4T |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

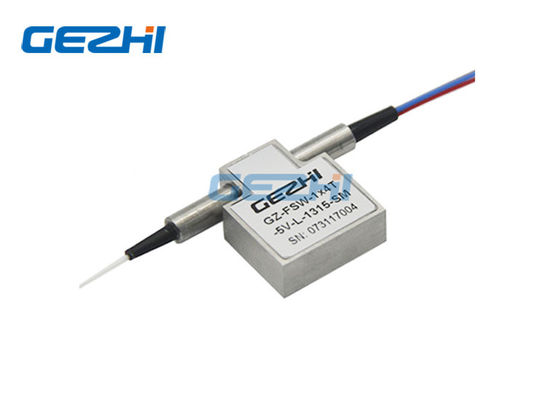

양지향성 FSW-1x4T 소형 Opto Machanical 광학 스위치
양지향성 GEZHI 시리즈 FSW-1x4T 소형 Opto Machanical 광학 스위치는 산출 섬유로 들어오는 광 신호를 지시하거나 막아서 광학적인 수로를 연결합니다. 이것은 특허 출원 중 opto 기계적인 윤곽을 사용하여 달성되고 전기 제어 신호를 통해 활성화됩니다. 걸쇠를 거는 버전은 힘이 제거될 때 비 걸쇠를 거는 버전이 열리는 닫히는 국가에 궐석하는 그러나 드라이브 신호가 제거된 후에 선정한 광학적인 경로를 보존합니다. 양지향성 FSW-1x4T 소형 Opto Machanical 광학 스위치는 전기 위치 감지기를 통합했습니다. 새로운 물자에 근거한 전진한 디자인은 두드러지게 unprecedentedhighstabilityas wellas unmatchedlowcost를 제안하는 이동 부분 위치 감도를 감소시킵니다.
|
특징 |
신청 |
|
|
명세
| 1x4 T 유형 스위치 | 단위 | 전형 |
| 가동 파장 | nm | 850nm 또는 1310/1490/1550nm |
| 삽입 손실 1 | dB | <0> |
| 파장 종 손실 | dB | <0> |
| 분극 종 손실 | dB | <0> |
| 복귀 손실 | dB | SM: >55 MM: >40 |
| 교차하는 대화 | dB | SM: >55 MM: >40 |
| 엇바꾸기 시간 | Ms | 전형: 4 최대: 10 |
| 반복성 | dB | <> |
| 내구성 | 주기 | >천만 |
| 엇바꾸기 유형 | /비 걸쇠를 거는 걸쇠를 걸기 | |
| 광학적인 힘 취급 | MW | <500mw> |
| 운영 전압 | VDC | 3V 또는 5V |
| 작용 온도 | ℃ | -5~+70 |
| 저장 온도 | ℃ | -40~+85 |
| 섬유 유형 | / | SM/MM 섬유 |
| 포장 차원 | mm | 27L x 23W x 8.2H |
주: 1. 주문화는 유효합니다.
2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든.
|
유형 |
Sta te |
광학적인 노선 |
전기 드라이브 | 상태 감지기 | ||||||||||||||
| 릴레이 1 (Pin) | 릴레이 2 (Pin) | 릴레이 1 (Pin) | 릴레이 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | COM-P1 검정 | - | - | GND | V+ | V+ | GND | - | - | 마지막 | 열려있는 | 열려있는 | 마지막 | 열려있는 | 마지막 | clsoe | 열려있는 |
|
래치 ing |
B | COM-P2 빨강 | V+ | GND | - | - | - | - | GND | V+ | 열려있는 | 마지막 | 마지막 | 열려있는 | 마지막 | 열려있는 | 열려있는 | 마지막 |
| C | COM-P3 파랑 | - | - | GND | V+ | - | - | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 | 마지막 | 열려있는 | 열려있는 | 마지막 | |
| D | COM-P4 백색 | V+ | GND | - | - | V+ | GND | - | - | 열려있는 | 마지막 | 마지막 | 열려있는 | 열려있는 | 마지막 | 마지막 | 열려있는 | |
|
Non- 래치 ing |
A | COM-P1 검정 | - | - | - | - | V+ | - | - | GND | 마지막 | 열려있는 | 열려있는 | 마지막 | 열려있는 | 마지막 | 마지막 | 열려있는 |
| B | COM-P2 빨강 | V+ | - | - | GND | - | - | - | - | 열려있는 | 마지막 | 마지막 | 열려있는 | 마지막 | 열려있는 | 열려있는 | 마지막 | |
| C | COM-P3 파랑 | - | - | - | - | - | - | - | - | 마지막 | 열려있는 | 열려있는 | 마지막 | 마지막 | 열려있는 | 열려있는 | 마지막 | |
| D | COM-P4 백색 | V+ | - | - | GND | V+ | - | - | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | 열려있는 | 마지막 | 마지막 | 열려있는 | |
주문 정보
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| x | XX | x | x | XX | XX | x |
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
광학적인 노선
차원
비디오
|
|
