| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-1x32 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
SM 광섬유 1x32 스위치
GEZHI 포토닉스 주식회사로부터의 SM 광섬유 1x32 스위치는 단일 입력과 엔 출력 섬유 사이에 채널 선택을 제공합니다.
출력 채널 갯수는 특정한 고객이고 그것이 1x8, 1x16, 1x32 또는 다른 사람일 수 있습니다. 그것은 옵니다와 함께 그 병렬되 인터페이스 (TTL)와 구동회로 고장 자기 검출 기능. 이 1x32 광 스위치는 OEM일 수 있습니다. 좋은 반복성, 저삽입 손실, 저비용과 고성능을 가지고 있는 우리의 진보적 섬유 광학 기술을 기반으로 하는 그것의 이스. 가동 파장은 단일모드 1260년부터 1650nm, 다중 모드 850±40 / 1300±40nm 또는 주문 제작된 사고 방식 까지일 수 있습니다.
|
특징 저손실 높은 신뢰도 모듈화된 디자인 |
애플리케이션 환형망 다중 광 근원 섬유, 광 부품의 테스트 |
GEZHI의 1x32 스텝 모터 광 스위치는 육체적으로 한 섬유를 다른 것 지적함으로써 작동하는 섬유 스위치 기술에 직접적 섬유입니다. 이것은 정확히 회전하기 위해 스텝 모터를 고해상도를 이용함으로써 이루어지고 일반 섬유를 선별적 출력 섬유에게 지적합니다.
SM 광섬유 1x32 스위치 사양
| 매개 변수 | 매개 변수 값 |
| 모델 | GZ-FSW-1X32 |
| 삽입 손실 | ≤0.8 dB |
| 파장 범위 | 1260~1650 별거 안 해 |
| 검사 파장 | 1310/1550 nm |
| 섬유형 | SM, 9/125 um(SMF-28) |
| 반사 특성 | ≥50 dB |
| 혼선 | ≥ 70 dB |
| PDL | ≤0.05 dB |
| 윈도우 드라이버 라이브러리 | ≤0.25 dB |
| 토쿄 디즈니랜드 | ≤0.25 dB |
| 반복성 | ≤0.02 dB |
| 수명 | > 107 |
| 교대 시간 | ≤8 부인 (인접채널) |
| 광학 전원 | ≤500 mW |
| 연결기 | FC / PC |
| 제어 모드 | TTL |
| 일한 전력 공급 | 5V/500 마 |
| 제품 스존 | 135 Ｘ 64 Ｘ 46 |
| 작동 온도 | +70 Ｃ에 대한 -20 Ｃ |
| 작동 온도 | +85 Ｃ에 대한 -40 Ｃ |
기록 : 1. 특화는 이용 가능합니다.
이 스위치의 양쪽 다중 모드와 단일모드 버전은 이용 가능합니다. 그들은 높은 수준을 특징으로 합니다의
성능은 R&D에서 그리고 제조환경에서 멀티유니트 시험을 요구했습니다. 그들은 또한 있습니다
통신과 제작과 테스트 환경에 적용하기 위해 대단히 적당하, 때문에
그들의 낮은 IL과 우수 반복 가능성. 이용 가능한 많은 표준 옵션 뿐 아니라 우리 또한
고객의 특정 필요를 충족시키기 위해 스위치를 특화하세요
SM 광섬유 1x32 스위치 핀 상술

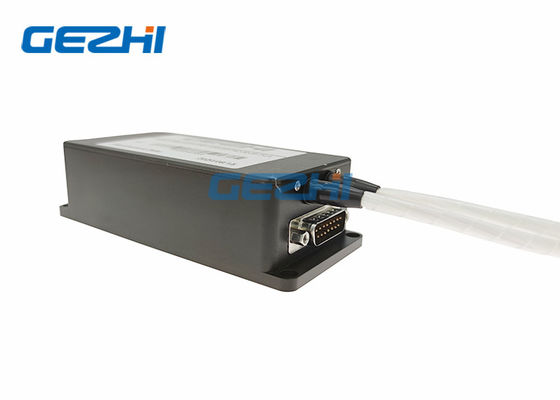

| DB-15 숫놈 커넥터 | |||
| 아니오 고정하세요. | 입출력 | 신호 | 기술 |
| 2 | 입력 | D0 |
D0~ D5는 채널 선택 Bit0~Bit5,D0이 낮다는 것 입니다, D5가 높습니다 |
| 3 | 입력 | D1 | |
| 4 | 입력 | D2 | |
| 5 | 입력 | D3 | |
| 6 | 입력 | D4 | |
|
11 |
입력 |
리셋 |
TTL, 낮은 수준은 채널 0으로 리셋했습니다. 높은 수준은 채널 선택 비트가 효과적이라는 것을 의미합니다. |
| 7 | 아웃 | 준비 | 준비된 (High=Not 준비, Low=Ready) TTL |
| 8 | 아웃 | 에러 | TTL, 실수 OR 실패, (Low=No 실수인 High=Error) |
| 1,9 | 힘 | 국민 총수요 | 땅 |
| 12 | 힘 | VCC1 | 5.0±5% VDC 모터 전력 공급 (최대 500mA) |
| 15 | 힘 | VCC2 | 5.0±5% VDC 회로 전력 공급기 (최대 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | 공백 |

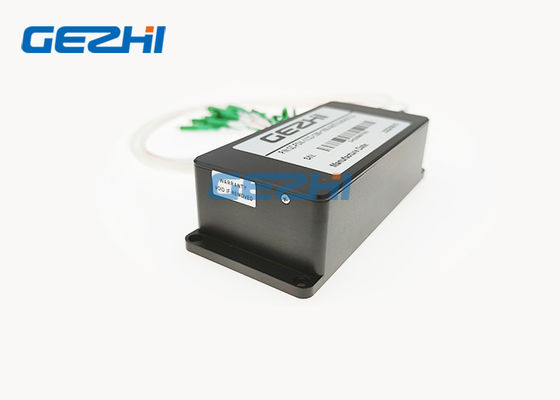

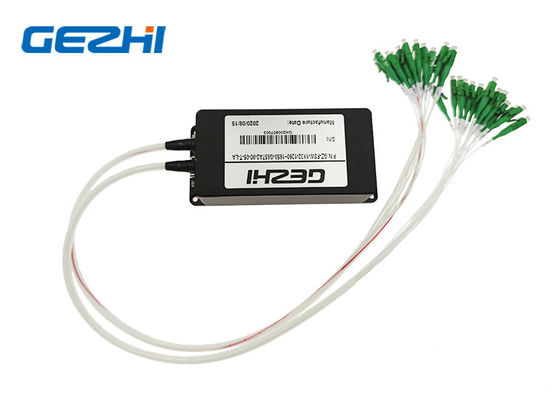

SM 광섬유 1x32 스위치 그림
비디오
|
