| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-D2x2-I |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

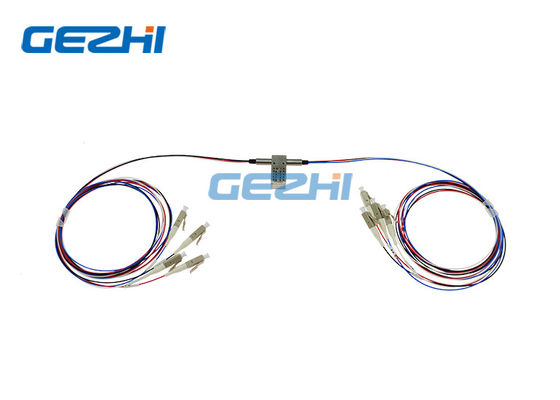

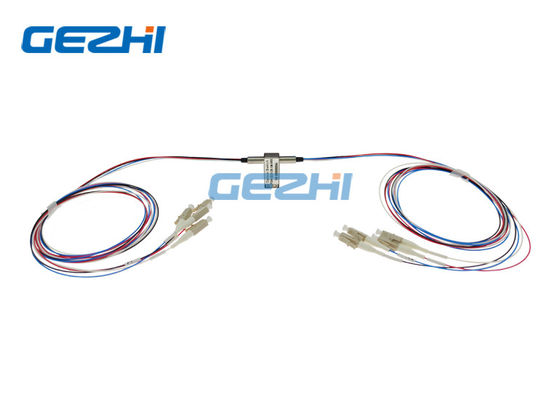

4x4 공업형 기계적 광학섬유 스위치
GEZHI 포토닉스 주식회사의 4x4 공업형 기계적 광섬유 스위치는 극단적 저손실과 혼선을 달성하기 위해 섬유-대-섬유 기술을 활용합니다. 그것은 10 /1Gbps 섬유 기가비트 이더넷 네트워크를 위한 성분입니다. 그것은 모든 양방향이 보호 절체 애플리케이션에 적합합니다 . 4x4 산업적 광학섬유 스위치는 당신의 네트워크와 가능성에 대한 우수한 성능에게 소형이고 경쟁적인 비용의 우위를 제공합니다.
|
특징 저삽입 손실 우수 반복 가능성 |
애플리케이션 이중화 절체 광분기-결합 장치 광 전송망의 재구성과 회복 |
상술
| 모델 | 유닛 | GZ-FSW-D2x2 | ||
| 오퍼레이팅웨이브렁스 | 별거 안 해 | 850±40/1300±40 | 1260~1620 | |
| 사고 방식 | 별거 안 해 | 850&1300 | 1310&1550 | |
| 삽입 손실 | dB | Typ :1.2 맥스 :1.7 | ||
| 반사 특성 | dB | MM≥30 SM≥50 | ||
| 혼선 | dB | MM≥35 SM≥55 | ||
| PDL | dB | ≤0.05 | ||
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | ||
| 토쿄 디즈니랜드 | dB | ≤0.25 | ||
| 반복성 | dB | ≤±0.02 | ||
| 전압 | Ｖ | 3.0 또는 5.0±0.5 | ||
| 작동 수명 | 타임즈 지 | ≥107 | ||
| 스위치 시간 | 부인 | ≤8 | ||
| 파워 핸들링 | mW | ≤500 | ||
| 작동 온도 | Ｃ | -40~+85 | ||
| 저장 온도 | Ｃ | -40~+85 | ||
| 사이즈 | 밀리미터 | 27.0×12×8.2 | 28.5×12.6×8.7 | |
| 기록 : 작동 온도와 SOP 이내에 1. 2 배제하는 연결기. | ||||
핀
| 타입 | 주 | 광학 경로 | 전기 구동 | 상태 센서 | ||||||
| D2×2 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | ||
| 래칭 | A | P1-P2,P3-P4 | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| P1'-P2',P3'-P4' | ||||||||||
| 비 | P1-P4,P3-P2 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 | |
| P1'-P4',P3'-P2' | ||||||||||
| 비래칭 | A | P1-P2,P3-P4 | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P1'-P2',P3'-P4' | ||||||||||
| 비 | P1-P4,P3-P2 | |||||||||
순서 정보
GZ-D2x2-x-xx-x-x-x-xx-x-xx
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
비디오
|
|
