| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-2x2F |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

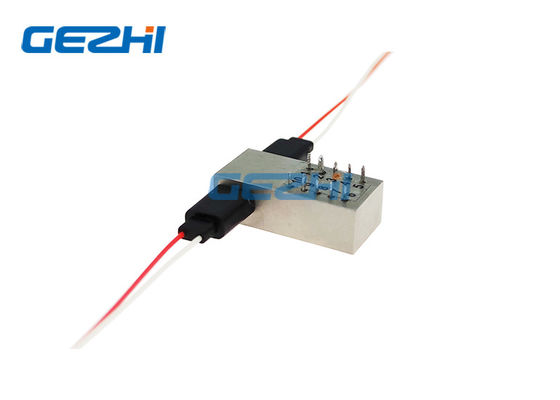

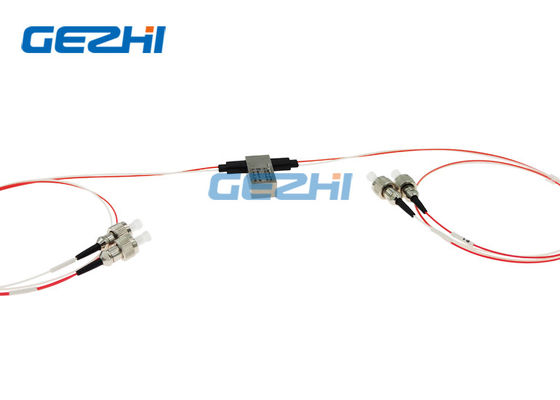

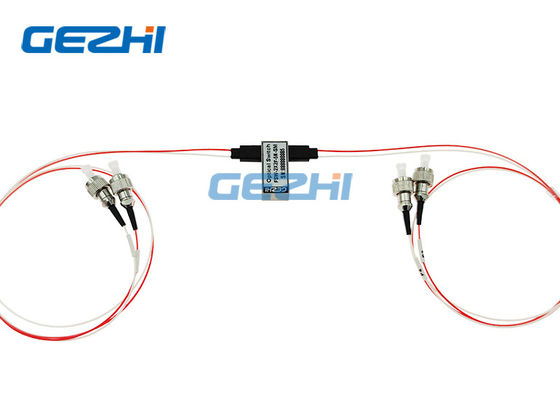

통과하여 & 광학적인 교차하는 금지되지 않은 전체 2x2는 전환합니다
철저하고 교차하는 광학 상태와 GEZHI 포토닉스 주식회사의 가득 찬 2x2 광 스위치. 국제 산업별 조합 서기국은 낮은 광의 왜곡과 높은 신뢰도로 채널 블로킹, 구성 에드 / 점적 용액에 사용했습니다.
특징
상대가 없는 저비용
낮은 광의 왜곡
애플리케이션
채널 블로킹
상술
| 매개 변수 | 상술 | 유닛 |
| 작동 파장 | 1260~1620(SM) | 별거 안 해 |
| 삽입 손실 | ≤1.0 | dB |
| 파장 의존 손실 | ≤0.25 | dB |
| 편광 의존 손실량 | ≤0.05 | dB |
| 온도 의존 손실 | ≤0.20 | dB |
| 반사 특성 | SM≥50 | dB |
| 혼선 | SM≥55 | dB |
| 스위치 시간 | ≤8 | 부인 |
| 반복성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 시간 |
| 동작 전압 | 3 또는 5 | Ｖ |
| 스위치 유형 | 비래칭 / 래칭 | |
| 작동 온도 | -20~+70 | Ｃ |
| 저장 온도 | -40~+85 | Ｃ |
| 광학력 | ≤500 | mW |
| 차원 | 27.0L×12.5W×8.4H | 밀리미터 |
핀
| 타입 | 광학 경로 | 전기 구동 | 상태 센서 | ||||||
| 매우 2×2 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 래칭 | P1-P4,P2-P3 | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| P1-P3,P2-P4 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 | |
| 비래칭 | P1-P4,P2-P3 | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P1-P3,P2-P4 | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
광학 경로
기계적인 도면
순서 정보
GZ-FSW-2×2F
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
비디오
|
|
